共(发)射极接法的单管交流放大电路是三极管放大电路的基本形式。

一、放大电路中各元件的作用

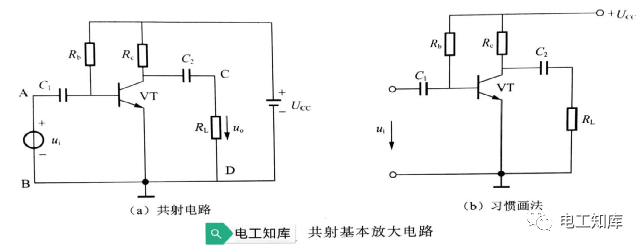

上图为共(发)射极接法的基本放大电路。需要放大的交流信号从输入端AB送入，放大以后的信号从输出端CD输出。发射极是输入回路和输出回路的公共端，故该电路称为共射放大电路。电路中各元件的作用如下：

1、VT

NPN型三极管，起放大作用，是整个放大电路的核心元件。

2、UCC

直流电源，其作用有两个方面：一是为放大电路提供能量;二是保证三极管处于放大状态。

3、Rb

基极偏流电阻，电源可通过Rb给三极管发射结加以正向偏置电压。另外,当Ucc一定时，通过改变Rb可给基极提供一个合适的基极电流IB，这个电流通常称为偏置电流，简称偏流。只有具备合适的偏流，输出电压才不会失真。

4、RC

集电极电阻，它将集电极电流iC的变化转换成集电极-发射极之间电压uCE的变化，以实现电压放大。

5、C1、C2

C1、C2分别称为输入端耦合电容和输出端耦合电容。利用电容对直流阻抗无穷大、对交流阻抗很小的特点，通过C1把交流信号耦合到三极管，同时隔断电路与信号源之间的直流通路;通过C2从三极管集电极把交变输出信号送给负载，同时隔离集电极与负载之间的直流通路。所以，C1、C2的作用是隔离直流，通过交流。

在实际应用中为了简化上图(a)所示的电路，在画图时往往省略电源符号，只画出电源电压的端点并标以UCC，这样就得到了上图(b)。

二、放大电路中的电流波形

从以上元件介绍中，可以初步了解到在放大电路中既有直流又有交流。交流就是需要放大的变化信号，直流就是为放大建立条件。

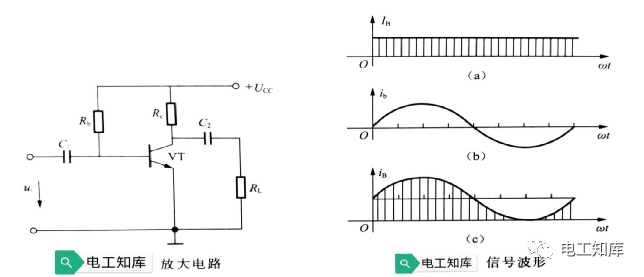

当交流信号ui作用于左下图放大电路时，以基极电流为例,说明在电路中电流电压的波形及表示符号。

1、直流分量

如右上图(a)所示的波形，是基极直流电流，用IB表示。

2、交流分量

如右上图(b)所示的波形，是基极交流电流，用ib表示。

3、总变化量

如右上图(c)所示的波形，是交流电流和直流电流叠加后形成的，用iB表示基极总电流，即iB=IB+ib。

三、放大电路的工作状态

1、放大电路没有信号输入的情况

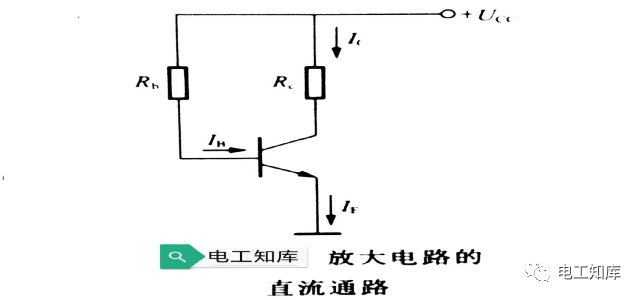

放大电路无信号输入时，电路中各处只有直流电流和电压存在。这些直流电流和电压IB、IC、IE、UBE、UCE，如下图所示。

其直流电流、电压的波形和信号波形图(a)所示波形相同。

2、放大电路有输入信号的情况

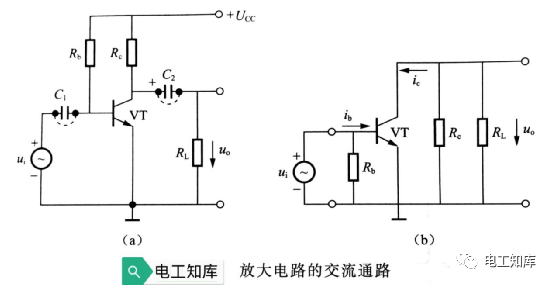

当放大电路输入端有交流信号输入时，如下图所示。

此时电路各处有交流电流分量ib、iC、ie通过。若输入信号电压为ui=Umsin(ωt)时，电路中各处的交流波形和信号波形图(b)所示的相同。这些交流分量分别和没有信号输入时的直流分量电流叠加，即放大电路图中的UBE、ib、iC、uCE等。这些合成后的实际电流波形和信号波形图(c)中所示的相同，是单向脉动电流。
