NPN与PNP三极管的导通条件

时间:2024-01-20 17:05来源:未知 作者:admin 点击:
从事于 电子 电路设计 的朋友们都知道,在电子电路设计中,三极管是一种很常见的 电子元器件 ,并且价格十分低廉,因此被广泛运用于各类电子电路中。 三极管有两种类型和三种工
从事于电子电路设计的朋友们都知道,在电子电路设计中,三极管是一种很常见的电子元器件,并且价格十分低廉,因此被广泛运用于各类电子电路中。

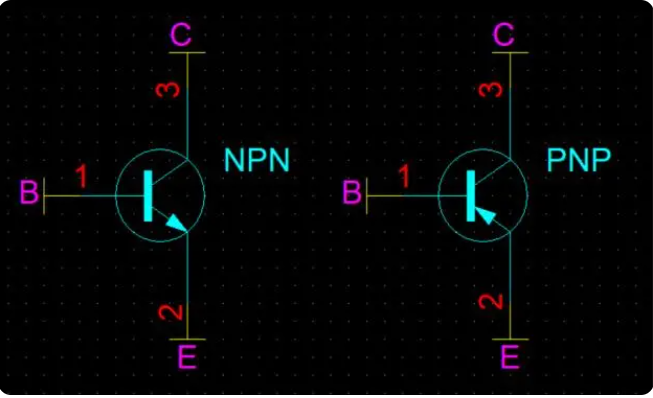

三极管有两种类型和三种工作状态。两种类型:NPN型和PNP型,三种工作状态:截止状态、放大状态和饱和状态。
不同类型的三极管在不同的工作状态,其导通条件也是不同的,下面笔主就为大家详细介绍一下。
1、NPN型三极管导通条件
截止状态:UB < UE且UB < UC(或者UBE < 0且UBC < 0)
放大状态:UB > UE且UB < UC(或者UBE > 0且UBC < 0)
饱和状态:UB > UE且UB > UC(或者UBE > 0且UBC > 0)
2、PNP型三极管导通条件
截止状态:UB > UE且UB > UC(或者UBE > 0且UBC > 0)
放大状态:UB < UE且UB > UC(或者UBE < 0且UBC > 0)
饱和状态:UB < UE且UB < UC(或者UBE < 0且UBC < 0)
(备注:三极管的导通与截止,其实质是其内部PN结的单向导通与截止。)
