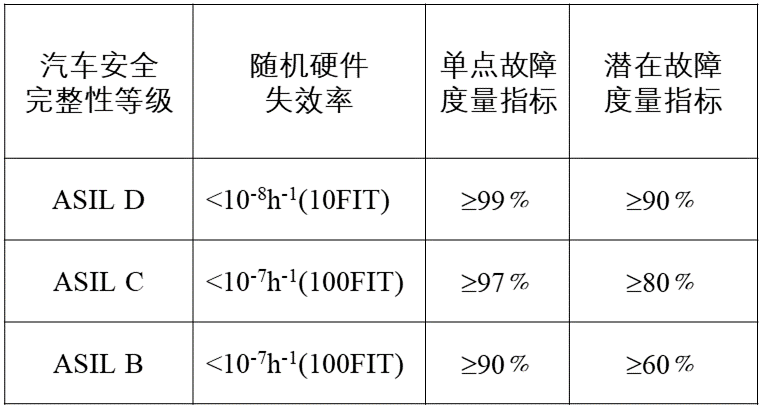

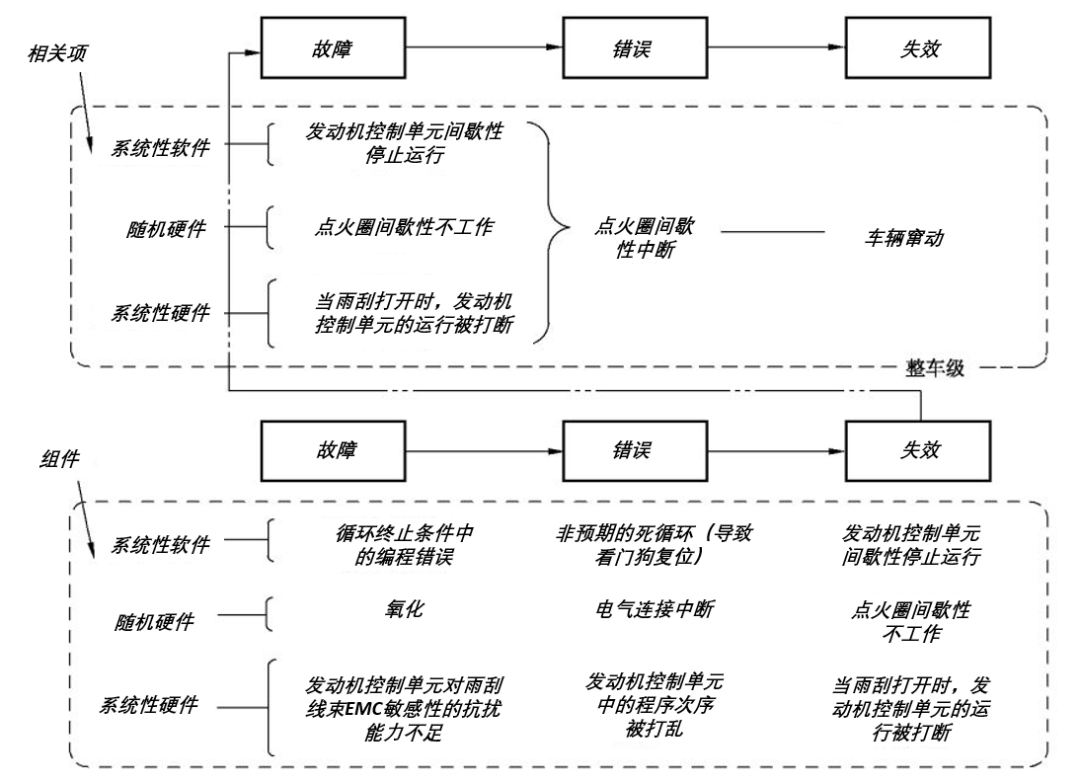

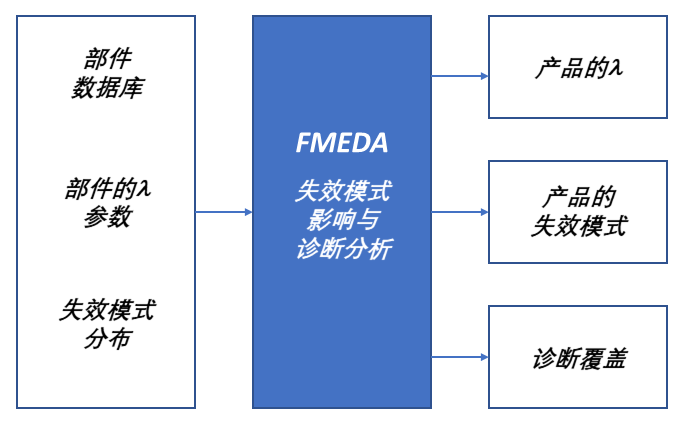

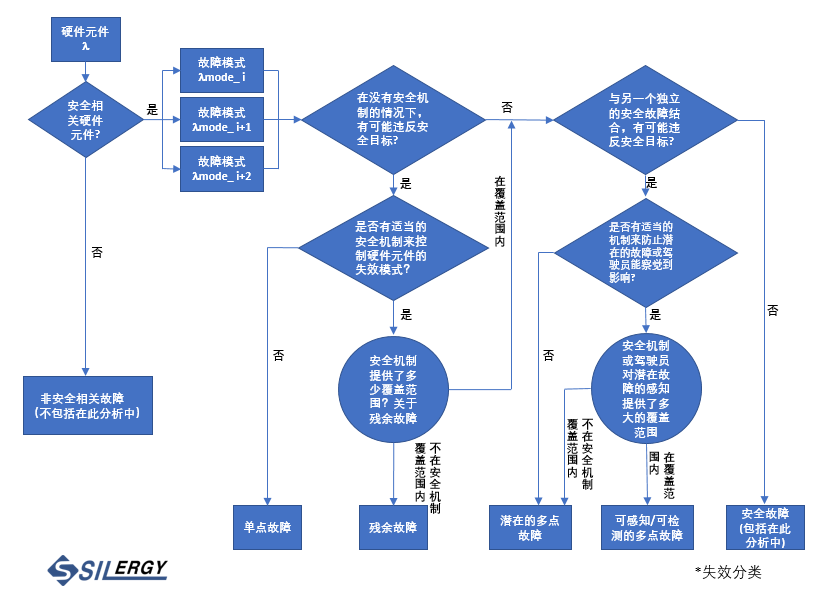

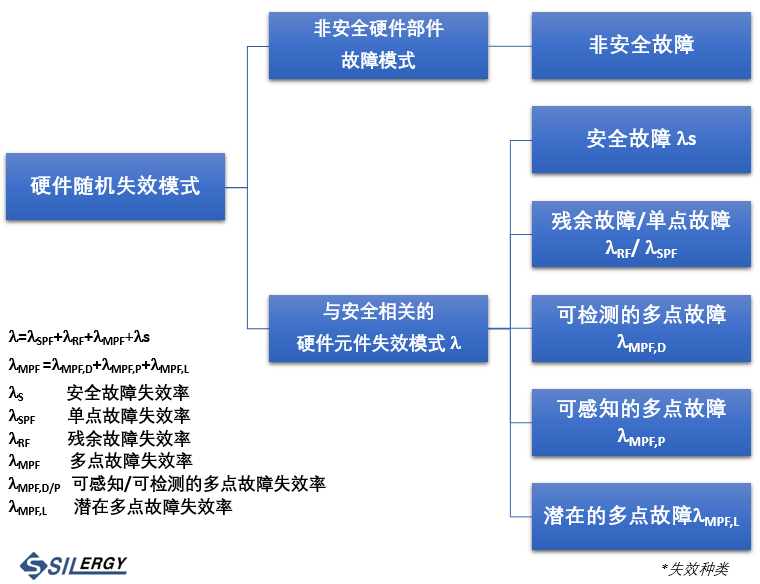

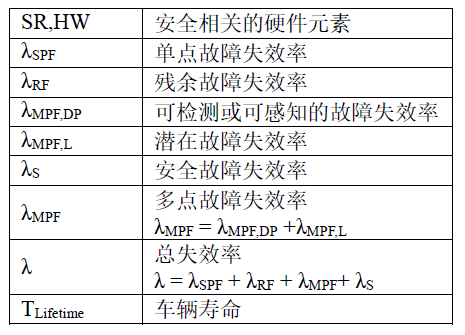

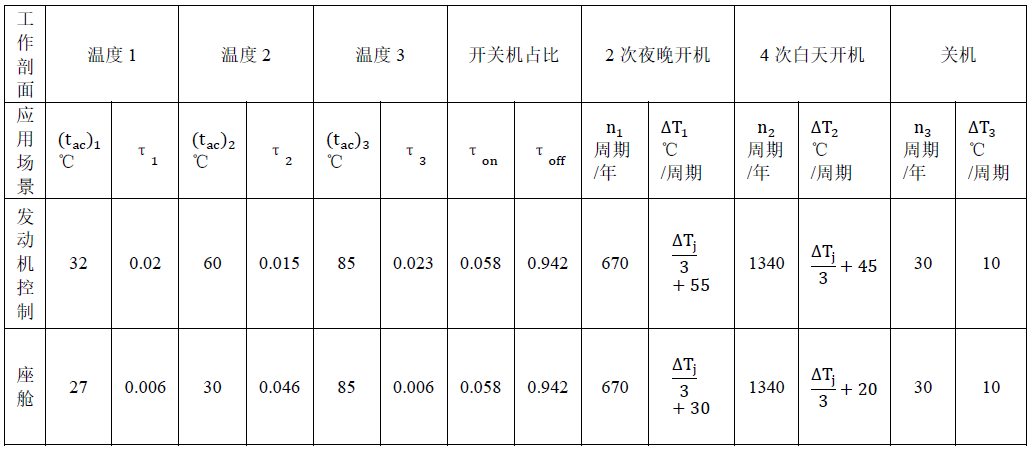

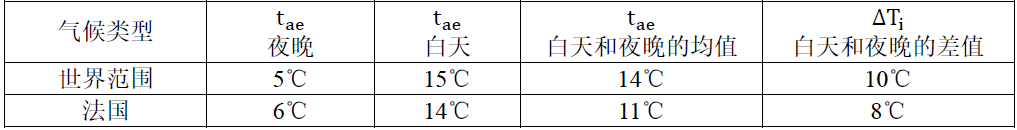

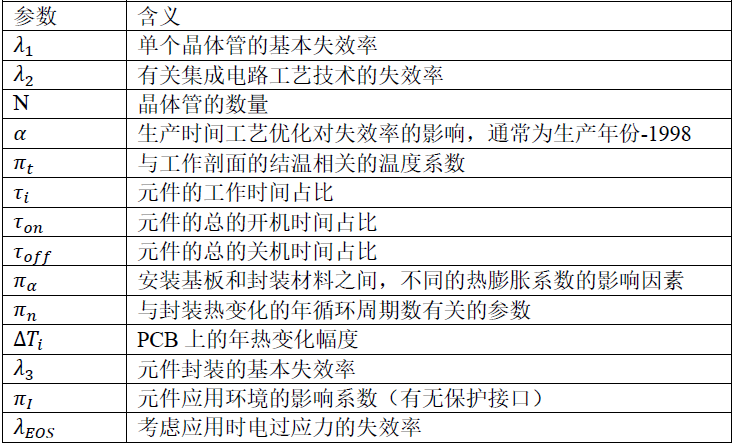

失效模式与FMEDA - 第88期 - PART 01 首先,何谓失效? ISO 26262中对“故障”、“错误”、“失效”的定义如下: 故障(Fault): 可引起要素或相关项失效的异常情况。 错误(Error): 计算的、观测的、测量的值或条件与真实的、规定的、理论上正确的值或条件之间的差异。 失效(Failure):要素按要求执行功能的能力的终止。 同一个层级中,故障是失效的原因,失效是故障的结果;错误是故障的表现形式。 不同层级间,组件层级的失效最终会引发系统层级的故障。 如上图故障分为三类: 系统性软件故障 系统性硬件故障 随机硬件故障 这里我们重点讨论随机硬件故障。一块ECU由数以万计的元器件组成,每个元器件都有发生随机失效的可能,但并不是所有元器件的失效都会导致违背安全目标;有些元器件的失效会直接导致违背安全目标;而有些元器件需要与另一个元器件同时发生失效才会违背安全目标。因此,我们将随机硬件故障类型进行进一步的细分为:单点故障、 残余故障、 可探测的双点故障、可感知的双点故障、 潜伏的双点故障和安全故障等。 1.单点故障 直接导致违背安全目标; 硬件要素故障,对于该硬件要素,没有任何安全机制预防其某些故障违背安全目标。 2.残余故障 可直接导致违背安全目标 硬件要素的故障,对于该硬件要素,有至少一个安全机制预防其某些违背安全目标的故障。 3.可探测的双点故障 仅与另一个(双点故障有关的)独立硬件故障联合才能导致安全目标的违背。 被防止其潜伏的安全机制所探测。 4.可感知的双点故障 仅与另一个(双点故障有关的)独立硬件故障联合才能导致安全目标的违背 在规定的时间内被驾驶员所感知(有或无安全机制探测)。 5.潜伏的双点故障 仅与另一个(双点故障有关的)独立硬件故障联合才能导致安全目标的违背。 不被安全机制所探测也不被驾驶员感知。直到第二个独立故障发生前,系统始终可以运行且驾驶员也不知道发生了故障。 6.安全故障 指某个故障,它不会显著地增加违反安全目标的概率。 PART 02 FMEDA 什么是FMEDA? FMEDA-失效模式影响与诊断分析(Failure Mode Effect and Diagnostic Analysis)是产品设计定量分析的基础,可以用来分析整个系统也可以用来分析系统的某个模块单元。 系统失效的过程往往是从单元(器件)的异常情况(故障)开始导致测量值与规定值不符(误差),最终使系统或单元失去执行某项功能的能力(失效)。失效率指系统或零件在单位时间内失效的概率,其单位通常用FIT表示,1FIT=10-9 /h。 产品设计过程中, FMEDA可以同时分析以上三个指标,度量产品的硬件设计是否符合相应的安全要求。产品设计的过程中SPFM 和LFM 可以用来验证硬件构架设计应对随机失效的鲁棒性,PMHF用来评估随机硬件失效率导致违反安全目标的风险已经足够小。 FMEDA计算公式: 1.单点故障度量指标SPFM: 2.潜在故障度量指标LFM: 3.随机硬件失效率PMHF: 上式中各个符号的含义如下: 下面的公式为IEC TR 62380中关于半导体的可靠性数学预测模型: 其中各个参数含义如下: 裸片失效率λdie: 对于某一种器件工艺类型,λ1和λ2均可以通过查表法获得,N可以通过芯片设计EDA工具统计得到,器件工艺类型的温度系数: 参数πt是器件工艺类型在对应的芯片结温tj下获得的,芯片的结温tj可以通过以下公式计算得到: 其中,tac即为工作剖面中的参数,Rja为封装的热阻,P为芯片的功耗。 其中各项参数都和工作剖面有关,即产品在完成规定任务这段时间内所经历的时间和环境的时序描述。芯片在工作时环境温度是在不停变化的,同时也存在运行状态和非运行状态。 IEC TR 62380中列举了如下表的2种典型的工作剖面,带入工作剖面前半部分的各项参数,即可获得对应的温度系数。 裸片中往往混合着多种工艺类型的器件,可以通过叠加求和的方式得到整个裸片的失效率。其中由于λ2是有关集成电路工艺技术的失效率,和晶体管数量无关,因此λ2推荐在叠加求和的时候要根据各个工艺器件的晶体管数N进行加权平均得到。因此对于混合工艺的裸片的失效率计算公式如下: 封装失效率λpackage: 对于某一特定封装,πα和λ3均可以通过查表法简单计算获得,而温度循环系数: 其中的各项参数也都和工作剖面后半部分的参数有关,根据IEC TR 62380: ni表示的为1年内的循环次数,每年不使用车辆的天数为30天,则使用的天数为335天,进而夜晚启动的次数为每年670次,相应的白天启动的次数为每年1340次,则: 其中,(tac)i取工作剖面中的加权平均值计算得到(tac)i=60℃,(tae)i则根据下表给出: 可见,通过“世界范围”方式计算出的结果和在工作剖面中直接给出的公式是一致的。 另外,λpackage是包括了封装内部的失效率(框架连接和焊盘)和封装外部与PCB的焊点失效率,作为芯片开发者,FMEDA只要在计算的时候考虑其中占比80%的封装内部的失效率即可。 电过应力失效率λoverstress: 由于λEOS电子过应力属于系统性失效,因此在FMEDA时,这部分不应该被计算在内。 由于不同的产品应用导致的危害不同,ISO26262引入了安全等级和量化指标。FMEDA作为定量分析的核心技术得到从业者越来越多的关注。 全文完 (责任编辑:admin) |
