关于“静电保护元器件”这个话题，东沃电子DOWOSEMI科普过很多次了，尤其是那些热销、畅销型的物料型号。接下来，东沃电子要科普的也是一颗热门的静电保护元器件：SD05CL。科普SD05CL这颗物料之前，先来看看这段描述：The SDxxCL Series are ultra-low capacitance transient voltage suppressor arrays, designed toprotect applications such as portable electronics and smart phones. This series is availablebidirectional configurations and is rated at 300 Watts for an 8/20us waveshape. At higher operatingfrequencies or faster edge rates, insertion loss and signal integrity are a major concern. This seriesoffers a ultra-low capacitance and low leakage current in a miniature SOD-323 package.

从上述文中可知，SDxxCL系列ESD静电保护二极管是低结电容、300W功率、SOD-323封装，具体参数详情，查阅东沃电子DOWOSEMI“ESD-SDxxCL Datasheet”产品手册可知：

1）SDxxCL系列静电保护元器件特性

√ IEC 61000-4-2等级4静电防护：±15kV接触放电和±15kV空气放电

√ IEC 61000-4-4 EFT保护：40 A(5/50ns)

√ 双向

√ 低钳位电压

√ 符合ROHS

√ 保护一个电源或I/O

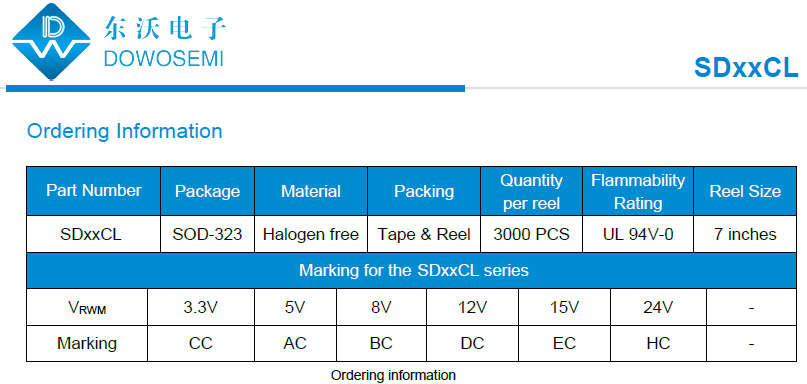

2）SDxxCL系列静电保护元器件型号

SD03CL（丝印CC）、SD05CL（丝印AC）、SD08CL（丝印BC）、SD12CL（丝印DC）、SD15CL（丝印EC）、SD24CL（丝印HC）。

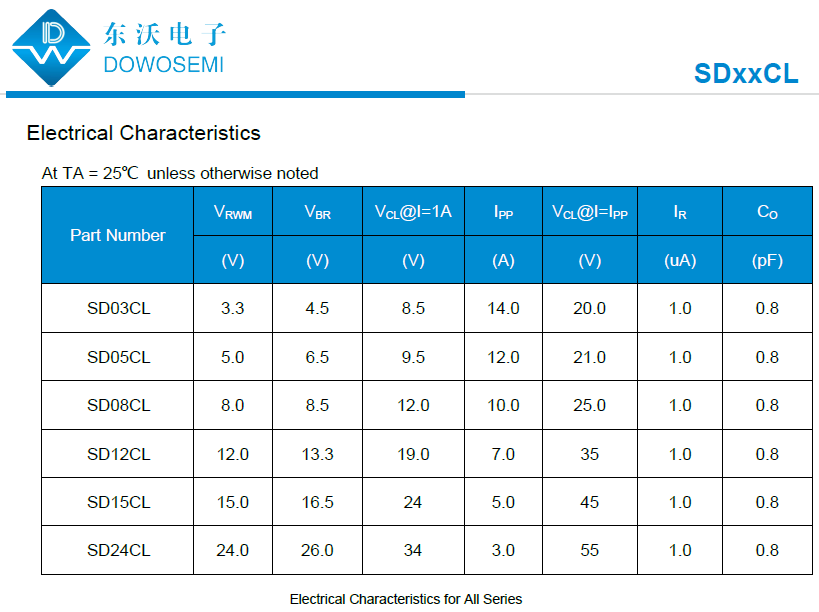

3）SD05CL静电保护元器件参数

·工作电压：5V

·击穿电压：6.5V

·钳位电压：9.5V

·峰值脉冲功率：300W

·峰值脉冲电流：12A

·漏电流：1uA

·结电容：0.8pF

·封装形式：SOD-323

4）SDxxCL系列静电保护元器件典型应用

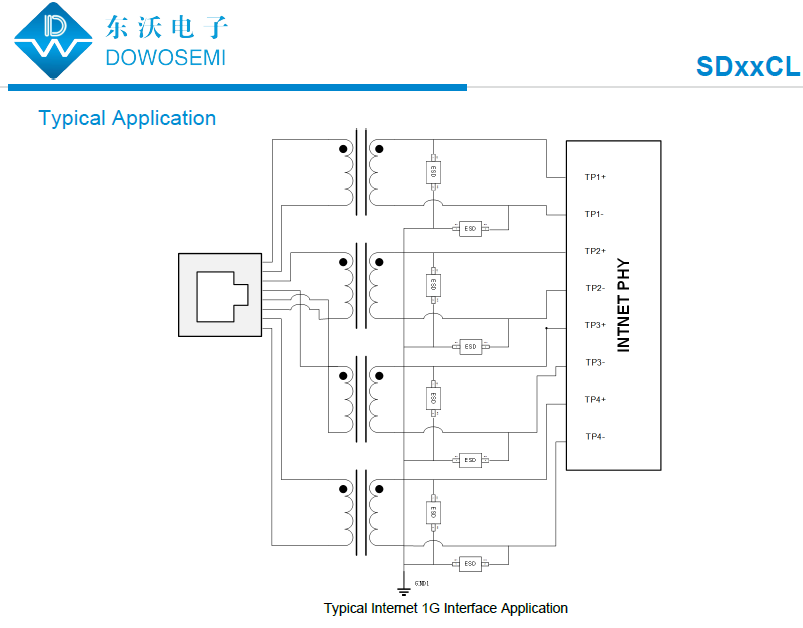

SDxxCL系列静电保护元器件在1G以太网接口的典型应用保护方案设计图如下所示：

想了解更多有关SDxxCL系列（SD03CL、SD05CL、SD08CL、SD12CL、SD15CL、SD24CL）静电保护元器件参数、应用、价格、交期、样品等方面的信息，可直接咨询东沃电子产品工程师！
