4A/3A/2A版BD9S400MUF-C/BD9S300MUF-C/BD9S200MUF-C的特点

4A/3A/2A的BD9S400MUF-C/BD9S300MUF-C/BD9S200MUF-C是内置的输出端功率MOSFET的高边和低边都由Nch组成的型号。这些产品的特点汇总如下。加粗字体是仅限BD9S400MUF-C/BD9S300MUF-C/BD9S200MUF-C的特点。





・Nch+Nch同步整流型降压DC/DC转换器





3×3mm 可润湿侧翼
QFN封装・SLLM控制或强制PWM模式・开关频率外部同步功能・灵活的外部相位补偿・可润湿侧翼QFN封装・符合AEC-Q100 Grade1标准・2.2MHz PWM电流模式工作・可调软启动功能：仅通过1个电容器即可设置・Power Good输出（Nch开漏输出）・使能控制・各种保护功能：低输入电压误动作防止功能（UVLO）、负载短路保护功能（SCP）、输出过电压保护功能（OVP）、过电流保护功能（OCP）、过热保护功能（TSD）

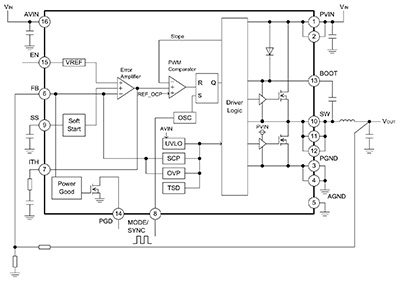

BD9S400MUF-C的方框图（点击放大）

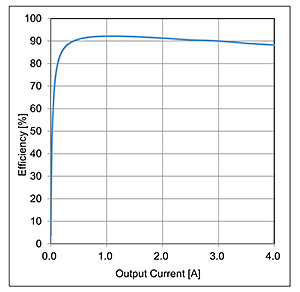

BD9S400MUF-C　5Vin/3.3Vout的效率曲线示例

■SLLM控制
SLLM（Simple Light Load Mode）是ROHM独有的用来保持轻负载时高效率的功能，已经应用于很多机型。
轻负载时可从固定频率PWM模式工作自动切换为PFM模式工作。另外，还可以通过MODE/SYNC引脚设置为不切换到SLLM的强制PWM模式。

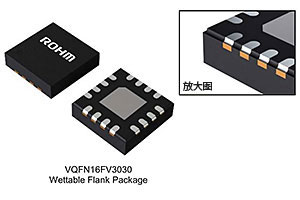

■可润湿侧翼封装
可润湿侧翼封装是一种可目视确认焊接状态的封装，针对以往很难从外观确认焊接状态的QFN等无引线封装，增强了目视确认焊接状态的程度。由于车载设备要求100%目视检查焊接状态，使这种封装形式越来越受到关注。

关于Pch＋Nch结构、2×2mm封装、1A/0.6A的BD9S100NUX-C/BD9S000NUX-C，将在另一篇文章中进行介绍。

审核编辑 黄宇

(责任编辑：admin)

ROHM最近面向ADAS（高级驾驶辅助系统）的传感器、摄像头及雷达等要求小型化、节能化和高可靠性的汽车安全驾驶辅助模块，开发出二次降压DC/DC转换器“BD9S系列”。 “BD9S系列”是小型高效的单通道同步整流降压型DC/DC转换器，具有Power Good功能和可调软启动功能，作为车载产品，已通过AEC-Q100 Grade 1标准认证。Power Good功能可以输出图表，显示输出电压是否在设置容差值范围内，从而提高系统稳定性与可靠性。可调软启动可以通过单个电容器进行设置，灵活性更好，能够防止启动时的浪涌电流等，可确保安全启动。开关频率采用2.2MHz，不会干扰无线电AM频段，同时，还可以使用小型电感，并采用小型封装，非常有助于实现电源电路的小型化。 现已推出内置功率MOSFET、采用Nch＋Nch结构和3×3mm可润湿侧翼QFN封装的4A输出的BD9S400MUF-C、3A的BD9S300MUF-C、2A的BD9S200MUF-C，以及采用Pch＋Nch结构、2×2mm封装的1A的BD9S100NUX-C、0.6A的BD9S000NUX-C的两种系列。这些都是可变输出型的产品。固定输出型的产品目前正在开发中。下表为产品系列一览表。 BD9S400MUF-C0.8V～Vin×0.8V4.0AVQFN16FV3030 3.0×3.0×1.0mm・输入电压范围2.7V～5.5V ・输出电压精度：±1.5% ・开关频率：  2.2MHz±0.2MHz ・工作温度范围：-40℃～125℃BD9S300MUF-C3.0ABD9S200MUF-C2.0ABD9S100NUX-C0.8V～Vin1.0AVSON008X2020 2.0×2.0×0.6mmBD9S000NUX-C0.6A**BD9S110NUX-C1.2V1.0A同上**BD9S111NUX-C1.8V1.0A	产品型号	输出电压	最大 输出 电流	封装	通用规格
