01.前言

在开发指南(五)中，我们简单介绍了RTC实时时钟功能的使用，本章我们结合LBT模块和内部OPA、OPB两路运放介绍一下DAC的相关功能，详细寄存器资料参考应用手册第11章节和第26章节。

02.LBT(低压检测)结构框图

我们首先来看一下LBT的结构框图，如下图1：

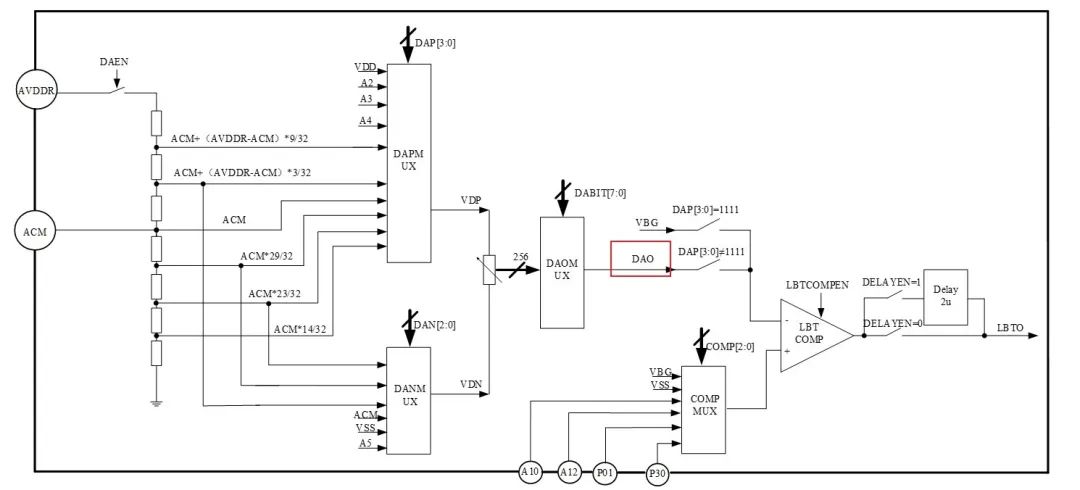

图1.LBT结构框图从应用手册中我们可以得知，LBT电路包括一个8 bit的电阻DAC，DAC输出就是框图中的DAO，而DAO = VDN + ( VDP – VDN ) * DABIT[7:0] / 255，VDP和VDN又有多种组合选择，所以DAC的输出电压可以通过芯片内部或外部输入的多种不同电压进行控制。

03.DAC初始化

接下来我们对照图2简单了解下DAC的初始化配置，DAEN位是控制以AVDDR的分压信号作为VDP输出电压的开关，关闭后相关通道就没有信号了，我们再配置DAP[3:0]位选择VDP电压为AVDDR≈2.4V，DAN[2:0]位选择VDN电压为VSS，最后将8bit DAC数据信号写为0x80，则DAC输出电压DAO=VSS+ (AVDDR-VSS) *128/255≈1.204V。

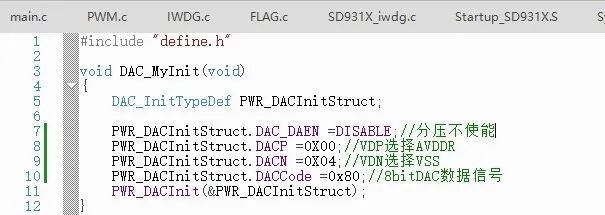

图2.DAC初始化函数

04.OP等效电路

在配置好DAC输出后，我们还是无法直接测量到其输出结果，通过图3可知DAO可以分别选择作为OPA和OPB的正端输入，负端输入分别选择A7/A8和P17，连接成BUFFER形式即可将DAC电压信号从A7/A8和P17输出。

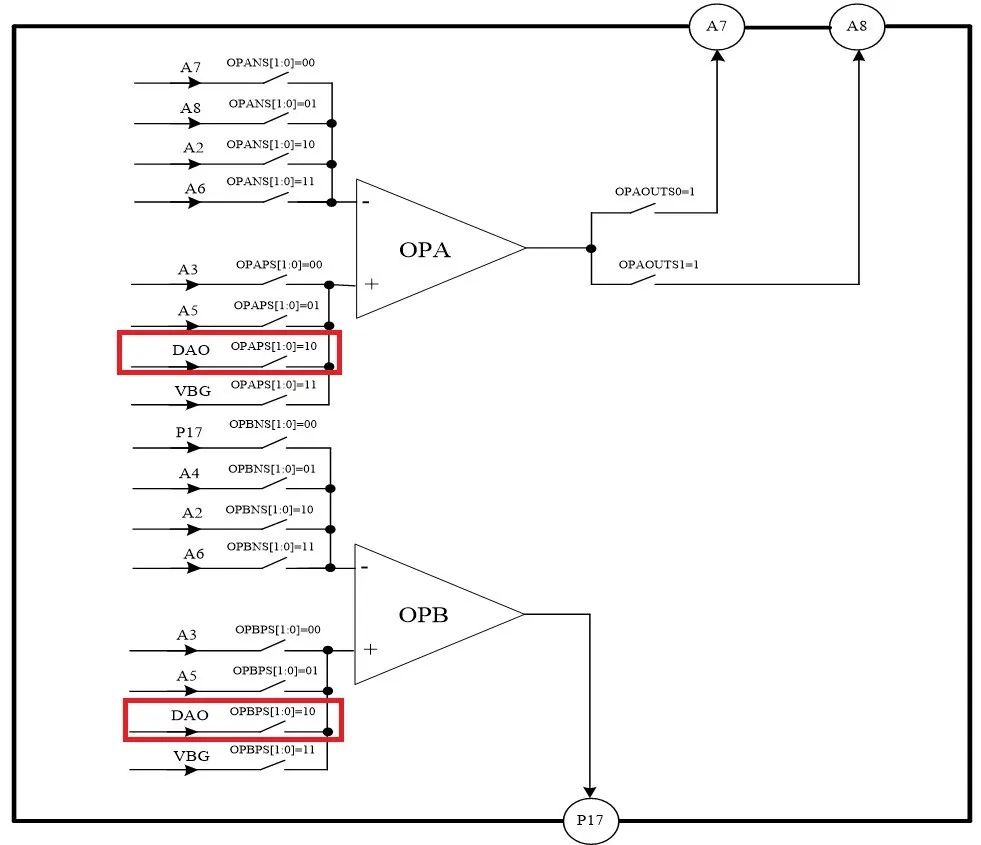

图3.OPA/OPB独立运放等效电路

05.OP初始化

从等效电路上了解了如何控制DAC电压输出后，我们再了解一下软件上如何实现这一过程。OP的控制信号包括OP正端输入选择、负端输入选择、相位选择、输出选择和使能位控制。图4中我们直接调用库函数按照等效电路的描述，将OPB负端输入选择P17连成BUFFER形式，正端输入选择DAO，相位默认，最后打开使能。

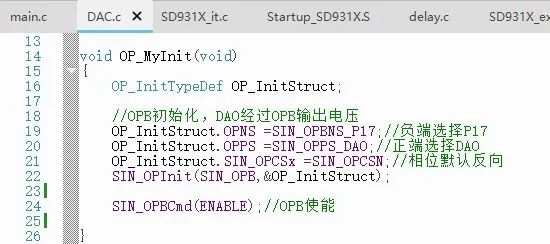

图4.OP初始化函数

06.DAC电压输出结果验证

按照上述DAC初始化和OP初始化配置后，我们用万用表测量一下DAC的输出电压是否正确，实测AVDDR电压为2.46525V(见图5)，则理论DAC输出电压为1.23745V，而实测DAC电压为1.23868V(见图6)，说明DAC已按照设置正确输出电压结果。

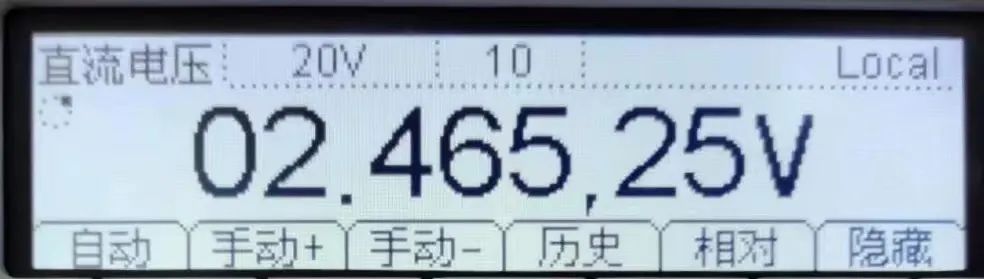

图5.实测AVDDR电压

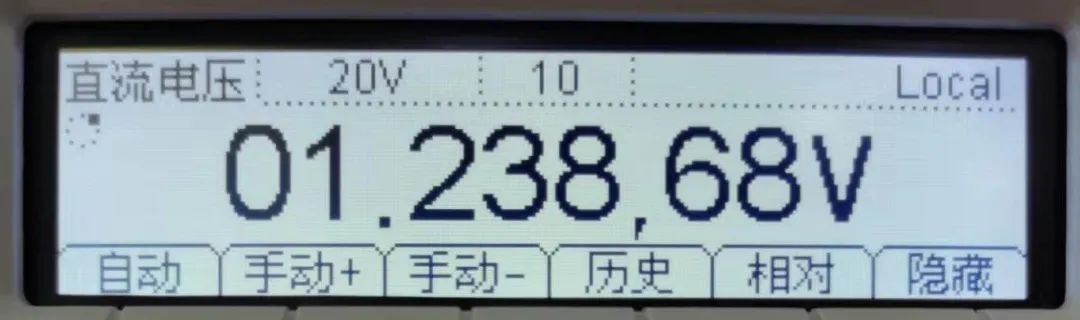

图6. 实测P17电压最后我们写一个简单的测试程序，将8Bit DAC的所有输出点间隔2S自加一次进行扫描，并将DAC数据码值显示出来，来观察DAC输出的线性情况，如图7。

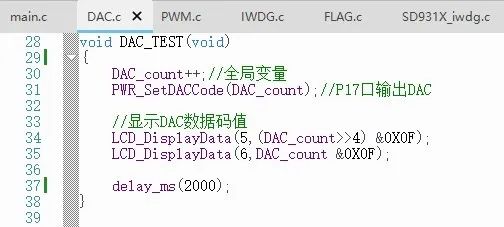

图7.DAC测试程序

07.开发问题简析

注意分压设置和OP连接即可输出预设的电压结果。

08.总结

DAC电压信号除了通过OP输出，还可以通过ACM引脚进行输出，也能作为ADC的输入信号，开发过程中可以进行灵活的应用。

附件

示例程序：SD93F115-JBS_TEST.zip
