ttl电路由什么组成

TTL（Transistor-Transistor Logic）电路主要由晶体管和二极管组成。下面是TTL电路的主要组成部分：

1. 晶体管（Transistor）：TTL电路中使用的晶体管通常是双极型的NPN和PNP晶体管。这些晶体管用于在电路中开关和放大信号。

2. 二极管（Diode）：TTL电路中使用的二极管通常是硅二极管。二极管主要用于电路的截止和导通，以确保正确的信号传输和逻辑操作。

3. 电阻（Resistor）：电阻在TTL电路中用于限制电流和调整电压分压。电阻可用于设置输入和输出电平的标准，以及为晶体管提供正确的工作条件。

4. 电容（Capacitor）：电容在TTL电路中用于滤波、延时和电压稳定。它们可以用于去除噪声、优化信号传输并提高电路性能。

除了以上的基本部件外，TTL电路中还可能包括其他辅助元件，如电感、集成电路（IC）和其他被动元件，用于特定的功能和应用。

随着技术的发展，TTL电路已经逐渐被更先进的逻辑家族（如CMOS）所取代。尽管如此，TTL电路仍然具有一定的应用和实践意义。

ttl电路输出状态有哪几种

TTL（Transistor-Transistor Logic，晶体管-晶体管逻辑）电路的输出状态可以分为以下几种：

1. 逻辑高（High）：表示为逻辑1，通常对应于输出电压高于输出高电平（VOH）阈值。在标准TTL电路中，VOH为2.4V至5V之间。

2. 逻辑低（Low）：表示为逻辑0，通常对应于输出电压低于输出低电平（VOL）阈值。在标准TTL电路中，VOL为0.4V以下。

3. 浮空（Float）：表示为未定义的状态，输出引脚没有明确的驱动电平。这可能是因为输出端未连接到负载或者输出端处于高阻抗状态。

TTL电路的输出状态受到输入信号、负载条件和电源电压等因素的影响。因此，在实际应用中，需要根据具体的电路和规格参数来判断输出状态，并确保电路的可靠性和正确操作。

怎么判断ttl门电路输出状态

要判断TTL（Transistor-Transistor Logic，晶体管-晶体管逻辑）门电路的输出状态，可以通过测量输出引脚的电压来确定。

在TTL门电路中，输出状态通常由输出电平来表示。当输出电压低于输出低电平（通常为0.4V）时，被视为逻辑低（0）；当输出电压高于输出高电平（通常为2.4V至5V之间）时，被视为逻辑高（1）。

要判断输出状态，可以使用示波器或逻辑分析仪来测量输出引脚的电压。根据测量结果，如果输出电压低于输出低电平，则表明输出状态为逻辑低；如果输出电压高于输出高电平，则表明输出状态为逻辑高。

TTL门电路的输出电平通常受到输入电平和负载电流的影响，因此在实际应用中，需要考虑这些因素来确保正确判断输出状态，并确保电路的可靠性和正确操作。

TTL电路输入端电位分析

TTL（Transistor-Transistor Logic）电路是一种常见的数字逻辑电路，它由晶体管和二极管组成。在TTL电路中，输入端电位的分析主要涉及输入电平的标准和逻辑门的工作原理。

TTL电路中的输入端电位通常分为两种状态：高电平（高逻辑1）和低电平（低逻辑0）。以下是关于TTL输入端电位的详细分析：

1. 高电平（高逻辑1）：TTL电路中，一般规定高电平范围为2.0V至5.5V之间。当输入信号的电压高于2.0V时，逻辑门认为是高电平输入。在高电平状态下，晶体管通，二极管截止，逻辑门以有效的高电平信号进行工作。

2. 低电平（低逻辑0）：TTL电路中，一般规定低电平范围为0.0V至0.8V之间。当输入信号的电压低于0.8V时，逻辑门认为是低电平输入。在低电平状态下，晶体管截止，二极管通，逻辑门以有效的低电平信号进行工作。

需要注意的是，TTL电路对于输入电平的要求比较严格，电压超出规定范围可能引起不可预测的结果。此外，TTL电路中的输入电平标准可能有所差异，具体的数值应根据所使用的器件的规格书或数据手册来确定。

TTL 的特性是扇入和扇出、功耗、噪声容限和传播延迟。

扇入和扇出：连接到栅极的输入和输出的数量，在不影响整体性能的情况下不会降低电压。TTL 扇出10。

噪声容限：这是输入端允许的噪声电压，不应影响输出。TTL 的噪声容限为 0.4 V。

传播延迟：指电路从施加输入到产生输出所花费的时间。

功耗：设备必须的。

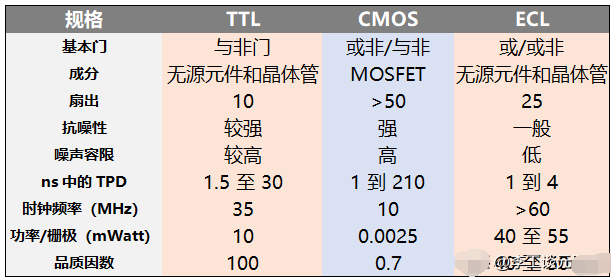

TTL 与其他逻辑系列的比较

下面为TTL 与其他逻辑系列的比较：

TTL 与其他逻辑系列的比较
