LED 通常用于电子电路中，因为它们耗电量少、易于使用且使用寿命长。在本教程中，我们将学习如何使用555 定时器 IC和BC557构建 LED ON 和 OFF 电路。

所需组件

在我们开始之前，让我们了解一下我们将在这个电路中使用的组件。

555定时器IC

BC557 三极管

电阻-1k*6,56k,47k,200k,100k

电容-16V 470uF, 16V 10uF

发光二极管

电源 12V

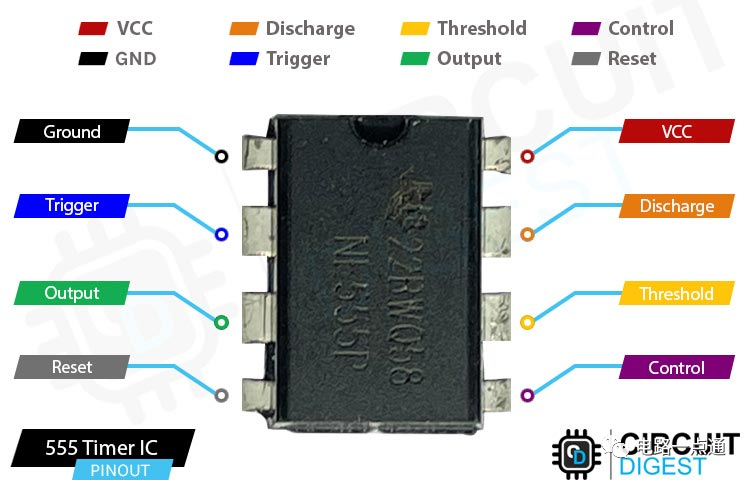

555 定时器 IC 引出线

555定时器IC是我们在很多电子项目中都会用到的电子元器件。之所以称为定时器，是因为它可以用来控制电子设备开启或关闭的时间。

555定时器IC有8个引脚，编号从1到8。这些引脚具有不同的功能，我们将它们连接到电路的不同部分，使定时器按照我们想要的方式工作。

这是每个引脚的作用：

GND- 此引脚接地，即电源的负极。它有助于稳定 IC 并使其保持在稳定的电压。

Trigger- 这是触发器输入引脚。它用于在施加电压时启动定时器。当此引脚上的电压降至电源电压的三分之一以下时，定时器被触发。

Output- 这是输出引脚。它在定时器被触发时发出一个电压信号，这个电压信号可以用来打开或关闭其他电子设备。

Control- 这是复位引脚。它用于重置计时器并停止其运行。

Control- 这是控制电压输入引脚。用于调整555定时器IC的时序。

Threshold- 这是阈值输入引脚。用于控制555定时器IC的定时。

Discharge- 这是放电针。它连接到一个电容器，用于控制 555 定时器 IC 的定时。

VCC- 这是电源引脚。它连接到电源的正极。

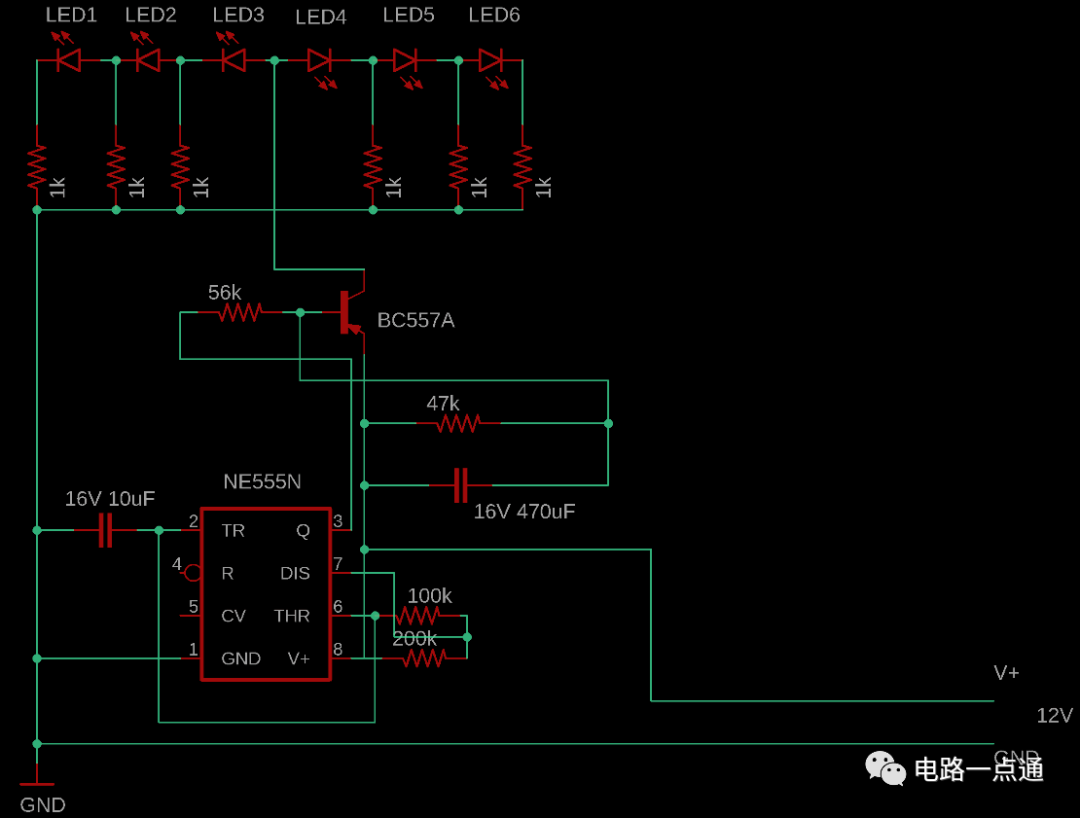

电路图 - 基于 555 定时器 IC 的 LED ON 和 OFF 电路

定时器555 IC的1脚为地脚，与电路中所有的地相连

定时器555 IC的Pin2是触发脚，连接一个16V10uF的电容，然后连接到地脚

引脚 2 还连接到定时器 555 IC 的阈值引脚（引脚编号 6）

引脚 3 是输出引脚。它向 bc557 的基极提供信号以驱动 LED 电路。bc557的基极和定时器555 IC的输出引脚之间连接一个56k的电阻

Pin 4 和 5 为悬空引脚，不要连接

引脚 6 连接到一个 100-k 电阻器，该电阻器并联连接到一个 200k 电阻器，最终连接到引脚 8 (V+)

Pin 7分别接在pin6和pin8的100k和200k电阻之间

8脚（V+）也接bc557的发射极和12v电源的正端

12v电源的gnd端接定时器555 ic的gnd

一个 47k 电阻和一个 16v 470uF 电容器也并联连接到 V+ 引脚（第 8 个引脚），这些并联连接的输出在 56k 电阻之后进入定时器 555 ic 的基极

bc557的集电极端给led阵列信号使其点亮

555定时器IC led ON和OFF电路的工作

采用555定时器IC和BC557的led ON和OFF电路是根据多谐振荡器电路的原理工作的。多谐振荡器电路是产生方波输出的电子电路。

在该电路中，555 定时器 IC 配置为非稳态多谐振荡器，这意味着它会产生具有固定频率和占空比的连续方波输出。可以通过改变连接到 IC 的电阻器和电容器的值来调整输出波形的频率和占空比。

555 定时器 IC 的输出连接到 BC557 三极管的基极，起到开关的作用。当 555 定时器 IC 的输出为高电平时，晶体管导通，允许电流流过 LED。当 555 定时器 IC 的输出为低电平时，晶体管关闭，切断流过 LED 的电流。

LED按顺序连接，每个LED通过电阻连接到BC557三极管的集电极。电阻器限制流过 LED 的电流，防止它们因电流过大而烧毁。

电路上电时，555定时器IC产生连续的方波输出，经BC557三极管放大。放大的输出驱动 LED，产生开和关效果。LED 依次点亮，给人一种运动的错觉。

输出波形的频率决定了ON和OFF效果的快慢，而波形的占空比决定了LED的亮度。通过改变连接到555定时器IC的电阻和电容的值，可以调节输出波形的频率和占空比，从而改变LED的速度和亮度。

555 LED开关电路测试

这就是 led ON 和 OFF 使用 ic555 的工作方式。

结论

恭喜！您已经使用 NE555N 和 BC557 成功构建了 LED ON 和 OFF 电路。 电路上电时，555定时器IC产生脉冲信号，经BC557三极管放大。放大信号驱动 LED，产生开和关效果。 总之，LED ON 和 OFF 电路是使用 555 定时器 IC 和 BC557 为您的电子项目添加视觉效果的绝佳方式。
