一、概述

先楫半导体的hpm_sdk，对于习惯用keil的开发者可能不太习惯，但是从开发角度上看，是比较灵活的，可以给开发者一定的发挥空间。该sdk支持cmake构建，可以在多个支持cmake的平台构建，比如vscode，clion等平台，构建的同时也会生成segger的IDESEGGER Embedded Studio for RISC-V。对于习惯IDE开发的，也可以直接上手segger这个SEGGER Embedded Studio，先楫官方也给予免费授权，完全不用担心商业授权问题。

如果不习惯segger这个IDE，那么如果有点cmake基础(当然也可以没有)，习惯用了vscode编辑代码，那么我想，这篇文章，可以一步到位，使用vscode进行一套开发，包括构建，编译，烧录，调试。本文也是基于此步骤进行说明。

二、开发流程

（一）构建

hpm_sdk是基于cmake构建开发的，每个sample都带一个CMakelist.txt，可以理解为：每个sample都是一个工程。也可以在hpm_sdk外面的路径进行新建一个 cmake工程进行开发。

安装python，起码python3.7，最好python3.9以上。在构建的时候可能会遇到一些module没有安装，请自行根据报错进行安装。

例如：需要安装jinja2，yaml。

安装CMAKE：

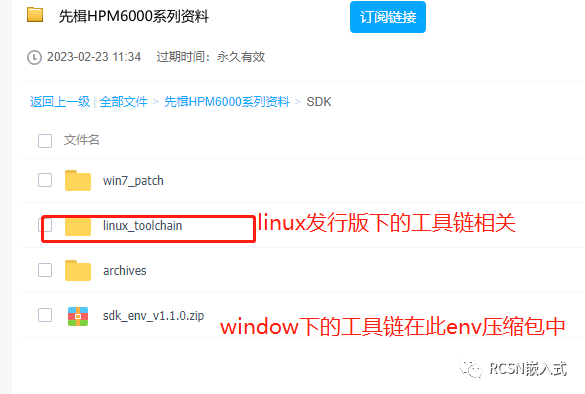

window系统下的相关构建和编译烧录相关的，都可以在官方百度网盘（https://pan.baidu.com/s/1RaYHOD7xk7fnotmgLpoAlA?pwd=xk2n#list/path=%2F，提取码为xk2n）下载，本文截至发布日期，目前的sdk版本为sdk_v1.1.0。

hpm_sdk要求的cmake版本不低于3.13，当然官方也提供了安装包，可以自己指向路径到环境变量当中

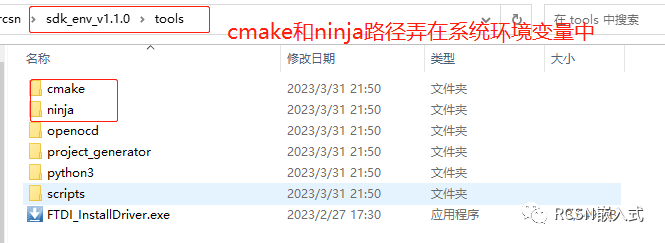

下载sdk_env_v1.1.0.zip，解压后，进入tools文件夹，cmake工具下的版本为3.24.0

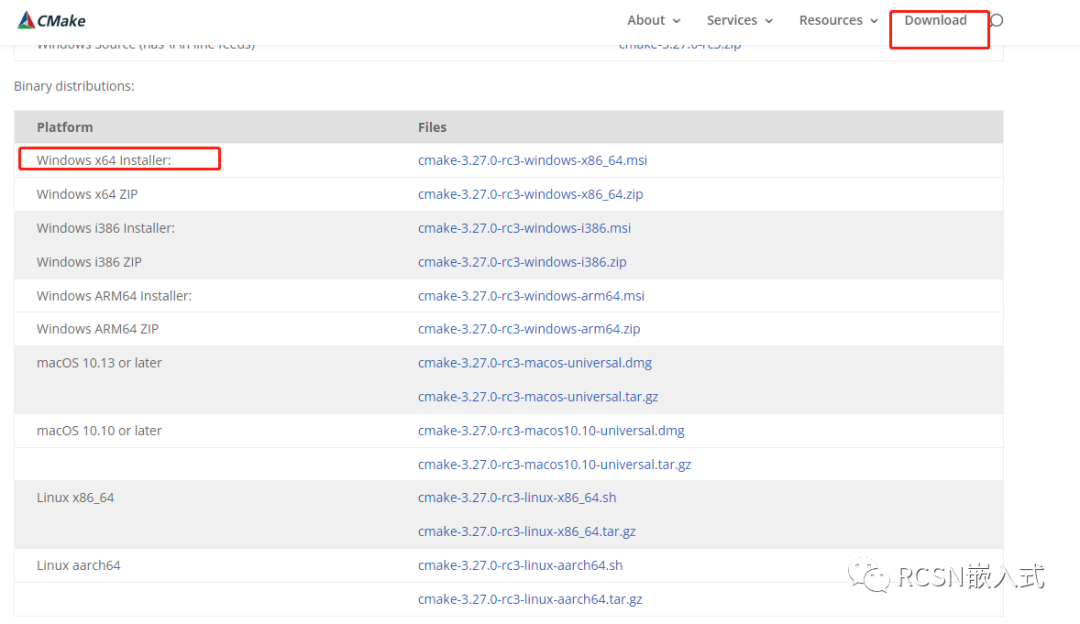

如果想升级更高的cmake版本，网络搜索cmake，进入cmake官网（https://cmake.org），点击download，可以下载最新的，也可以下载开发者自己喜欢的不低于3.13版本。

安装cmake之后会提示是否加入环境变量，请选择加入环境变量。

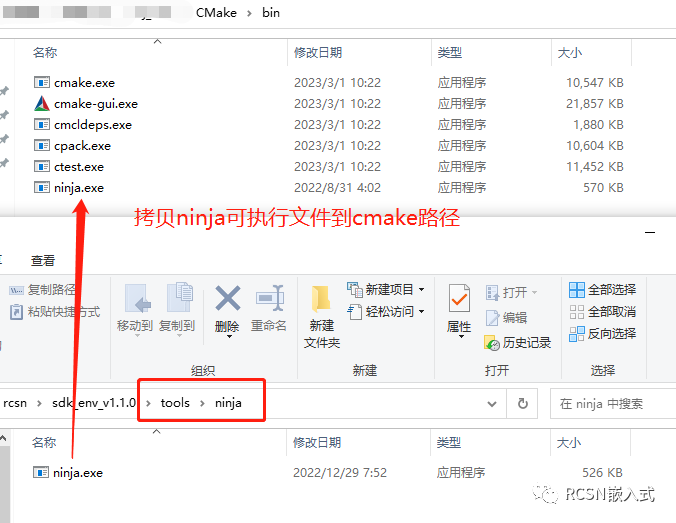

另外构建需要Ninja，官方网盘也同样提供了ninja可执行文件，拷贝此文件，可以存放在本地任意路径，前提是需要将该可执行文件路径加入到环境变量中。本文为了方便，直接把ninja拷贝到cmake安装目录上。

1. 设置全局环境变量

在构建之前，需要添加几个环境变量到系统当中：GNURISCV_TOOLCHAIN_PATH 和HPM_SDK_BASE

① GNURISCV_TOOLCHAIN_PATH：表示是hpm_sdk所依赖的编译器的绝对路径，也就是开发者本地路径。另外也需要将此路径加入系统环境变量中。

② HPM_SDK_BASE：表示是hpm_sdk的绝对路径，也就是开发者的本地Hpm_sdk开发路径。

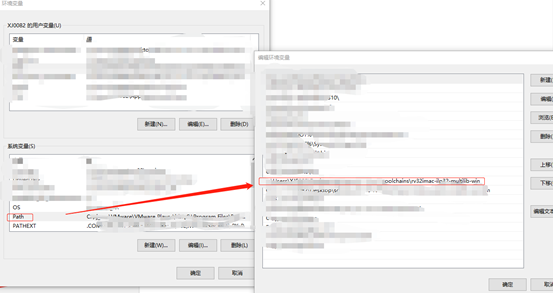

另外，也需要将编译链路径放入到环境变量当中。方便vscode搜索到编译器。

③ Cmake安装

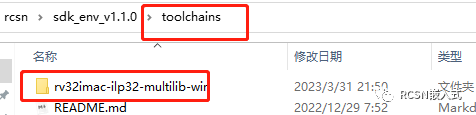

从sdk_env_v1.1.0.文件夹进入到toolchains文件夹中，找到rv32imac-ilp32-multilib-win就是编译链工具

2. vscode下cmake插件

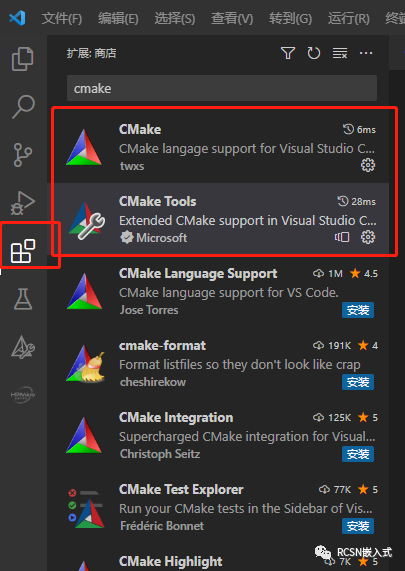

在扩展商店搜索cmake，安装cmake和cmake Tools

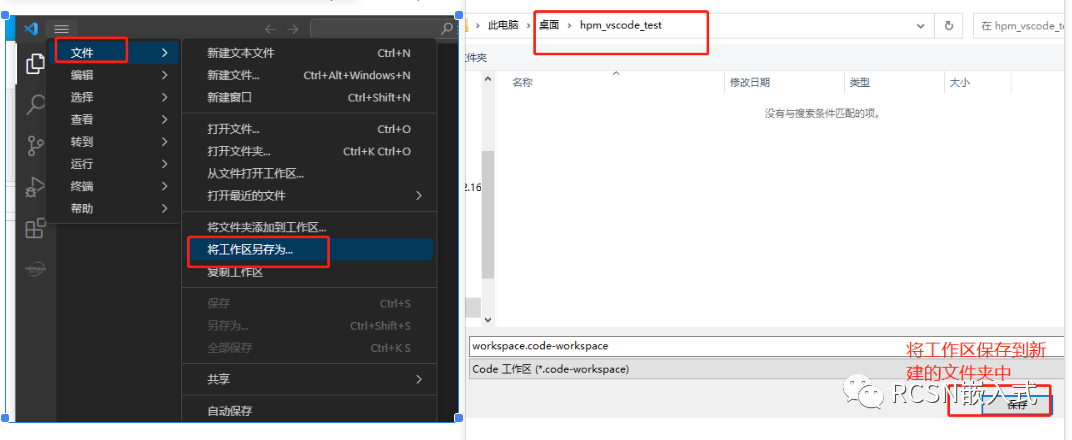

① 在开发者本地上，根据自己喜欢新建一个文件夹(用来开发所需)，然后打开vscode,打开应为干净的工作区，即是没有任何文件夹。点击“文件”选择“将工作区另存为”，将工作区保存到新建的文件夹中。

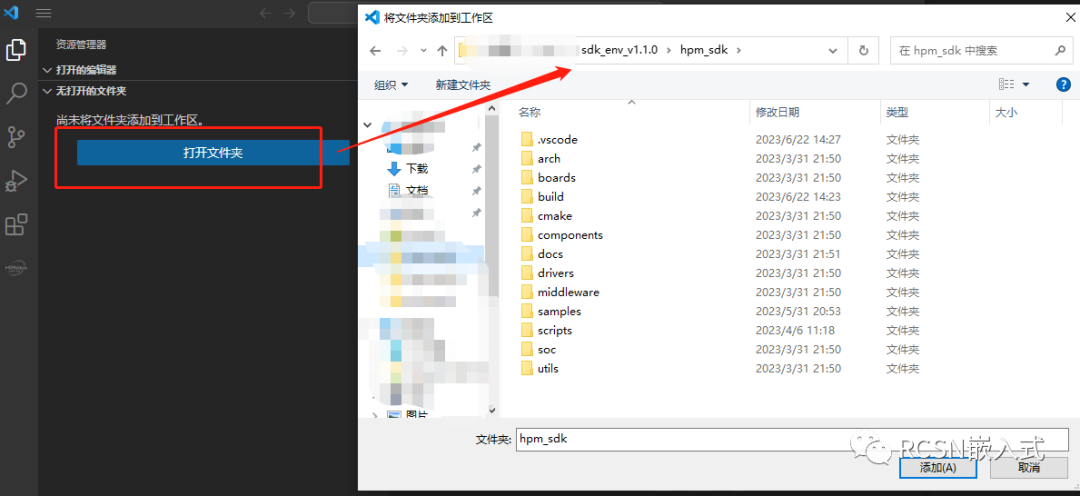

② 点击"打开文件夹"，为了让vscode能方便全局搜索hpm_sdk相关源文件（当然也可以用json文件包含），把hpm_sdk文件夹包含进来。

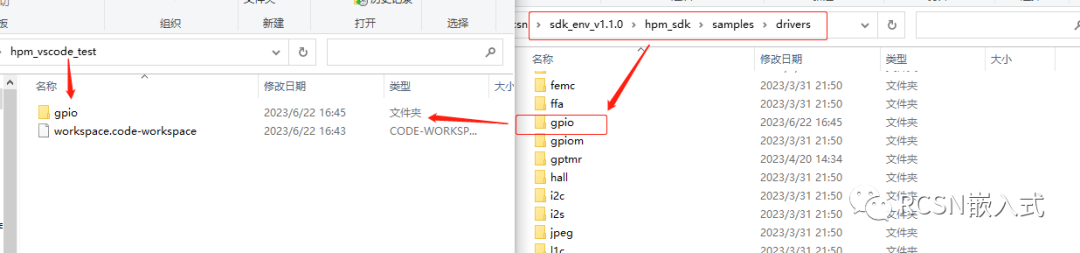

③ 在新建的开发文件夹中，我们可以新建一个cmake工程，这里为了方便，我们直接拷贝hpm_sdk的sample的文件工程，比如drivers/gpio 文件。

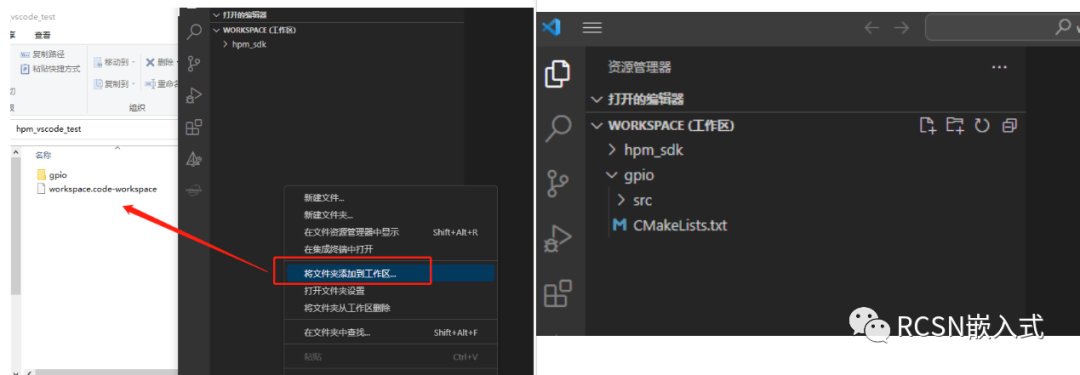

④ 再把拷贝的gpio工程，点击vscode右键添加到工作区当中

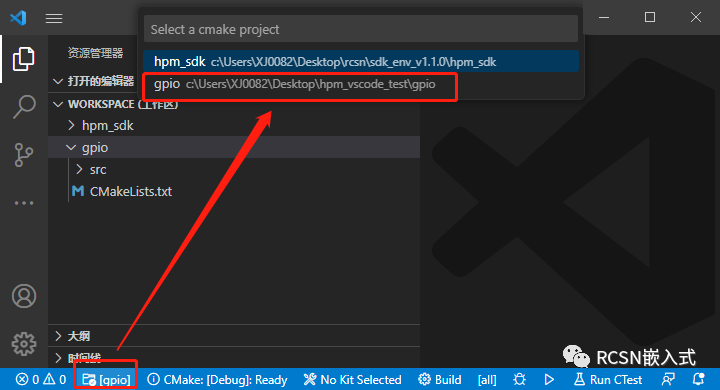

⑤ 添加完毕后，cmake工具栏下，会出现两个文件夹目录，我们切换到gpio这个文件夹

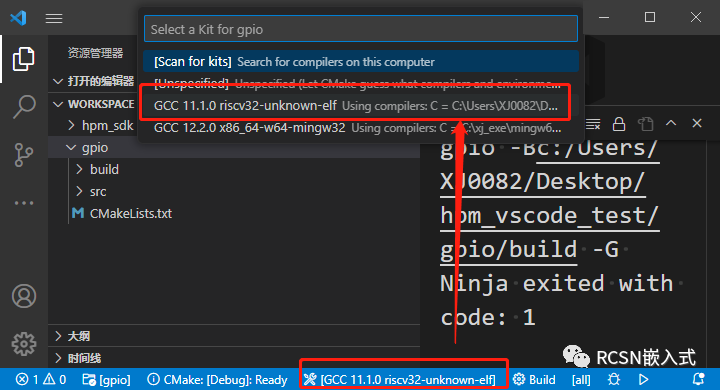

⑥如上图所示，kit工具链提示需要选择，这里我们选择上述所说的工具链(前提已经设置为全局环境变量)

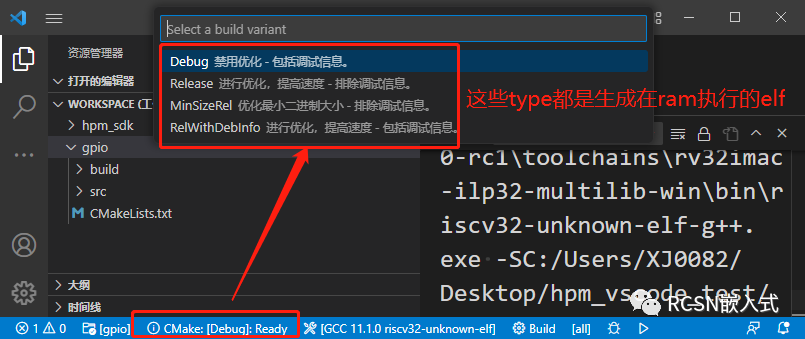

⑦ cmake构建的是用常规的构建type，比如Debug, release等构建，这些在hpm_sdk认为都是在RAM执行。所以有必要自定义个type.

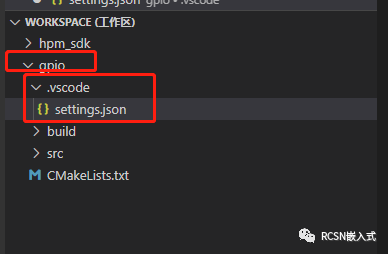

在gpio文件夹中，我们可以新建一个.vscode文件，并在里面新建一个settings.json，这个主要用来配置vscode以及相关插件的配置文件。

构建时候需要需要选择cmake build type,还需要选择board type，因为hpm_sdk包含了先楫目前发布的官方评估板，需要开发者自己去指定，所以我们可以通过加入cmake的构建参数指定Board.本文所选的是hpm6200evk。

本文需要生成编译在flash执行的固件，根据hpm_sdk的构建类型，我们可以选择flash_xip这个类型来进行构建。当然也可以按照以下照葫芦画瓢构建其他hpm支持的构建类型

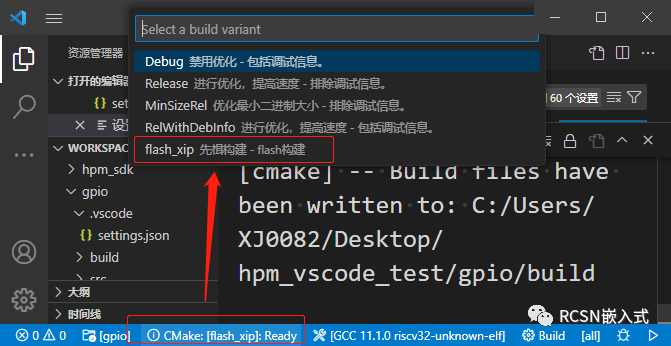

如此再次点击cmake 构建的时候，就出现以上我们添加的构建类型。

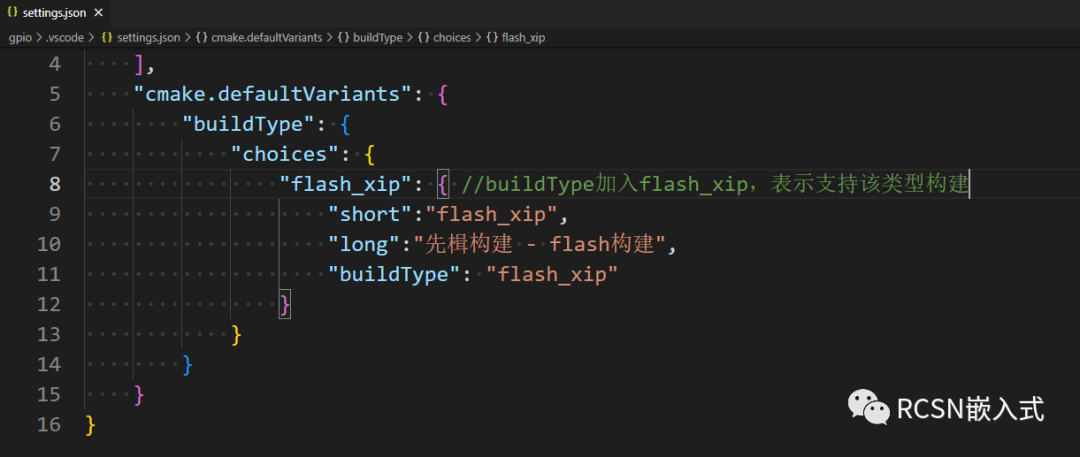

settings.json文件如下：

{ "cmake.configureArgs": [ "-DBOARD=hpm6200evk" //传递给cmake的配置参数，表明选择的board ], "cmake.defaultVariants": { "buildType": { "choices": { "flash_xip": { //buildType加入flash_xip，表示支持该类型构建 "short":"flash_xip", "long":"先楫构建 - flash构建", "buildType": "flash_xip" } } } }}

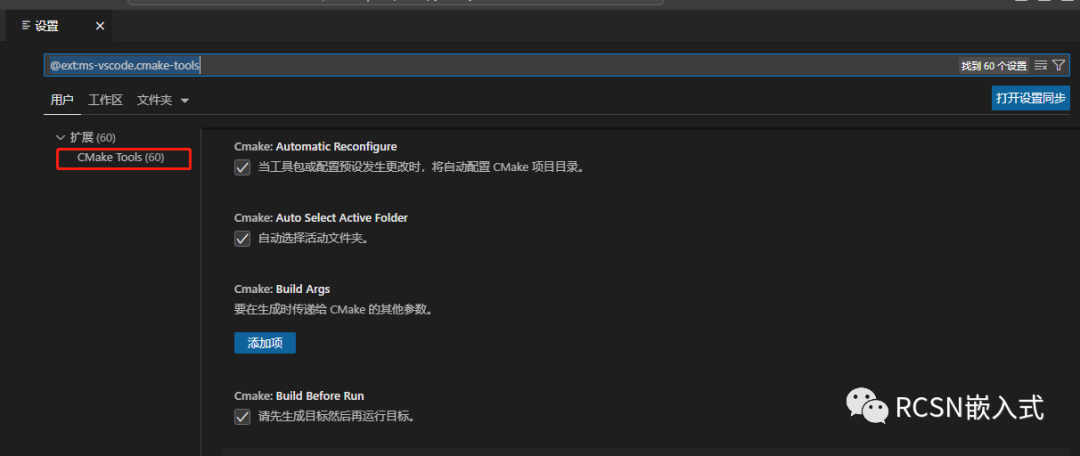

其他cmake插件参数具体可以看插件说明以及系统的settings.json文件。

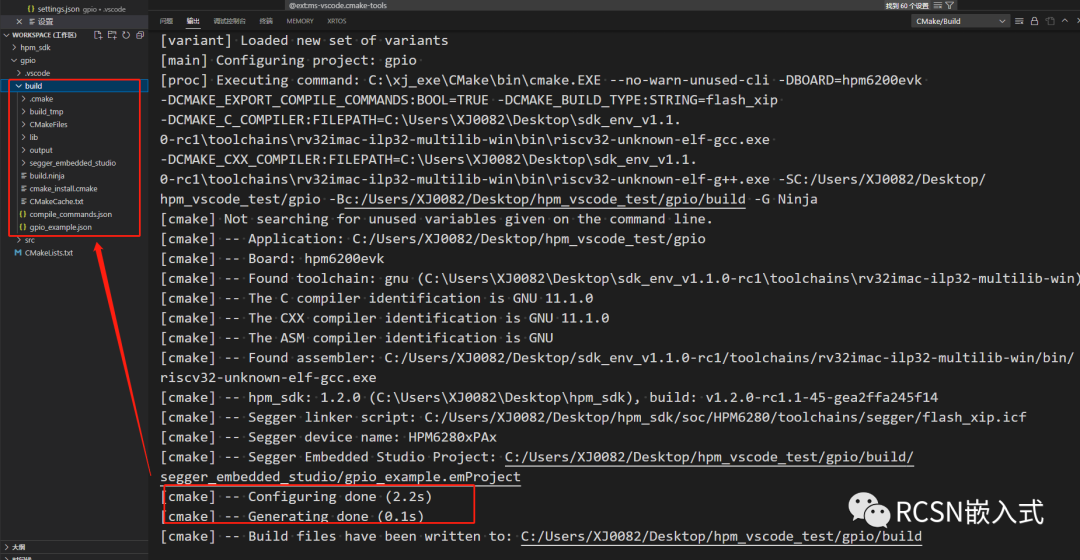

如此，我们新建的cmake gpio工程就此构建完成

（二 ）编译

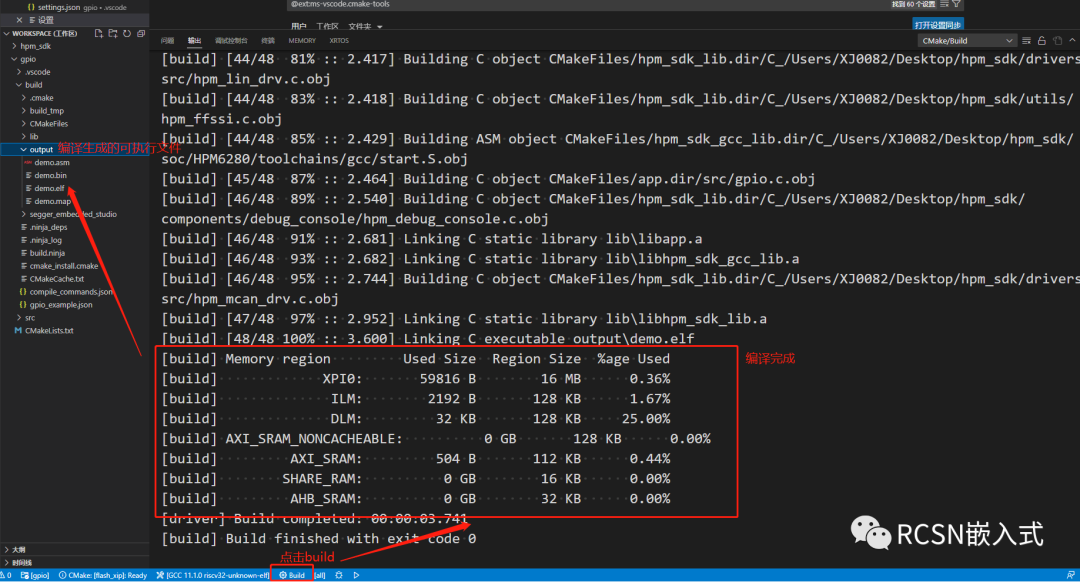

有了上面构建的基础，我们直接在cmake工具栏上点击build，直接就可以编译了。

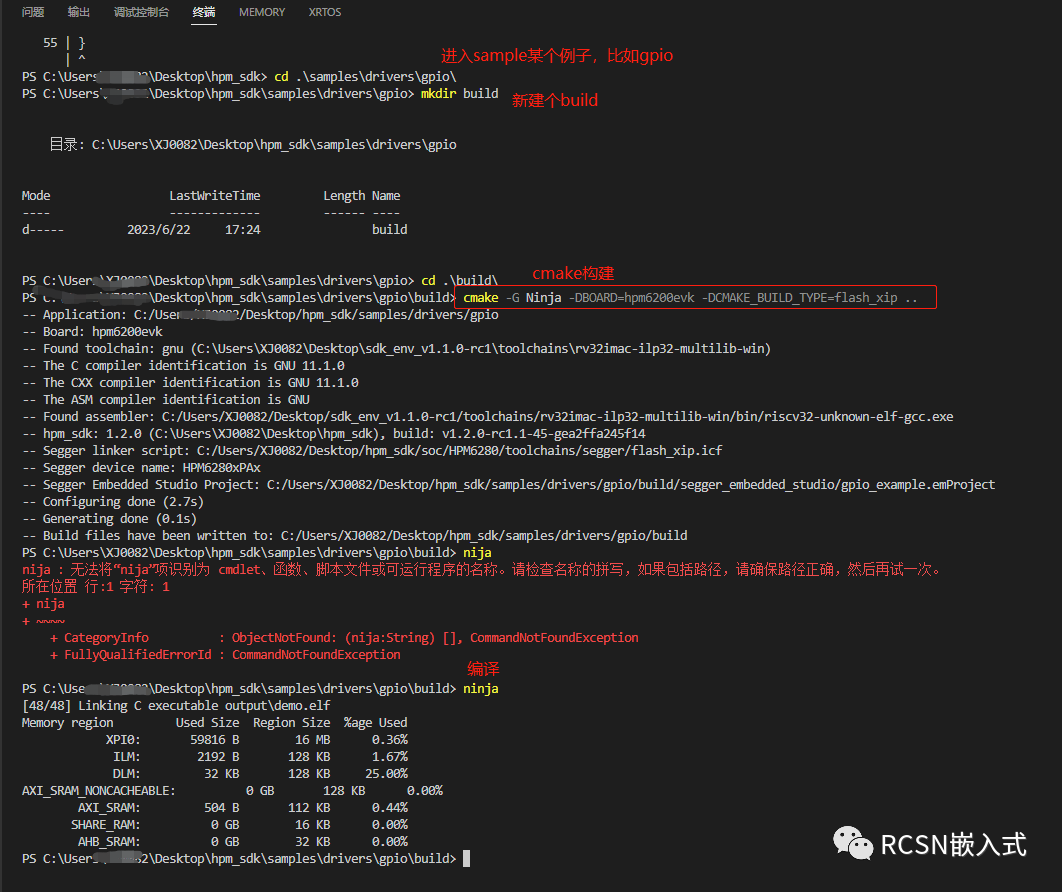

另外：如果不想用cmake插件工具，我们可以在任意终端窗口进行构建编译，比如powershell。

(三) 烧录调试

vscode下的烧录调试，使用的是cortex_debug插件，这个跟是不是arm没什么关系，只要设置好相关gdb相关路径即可。

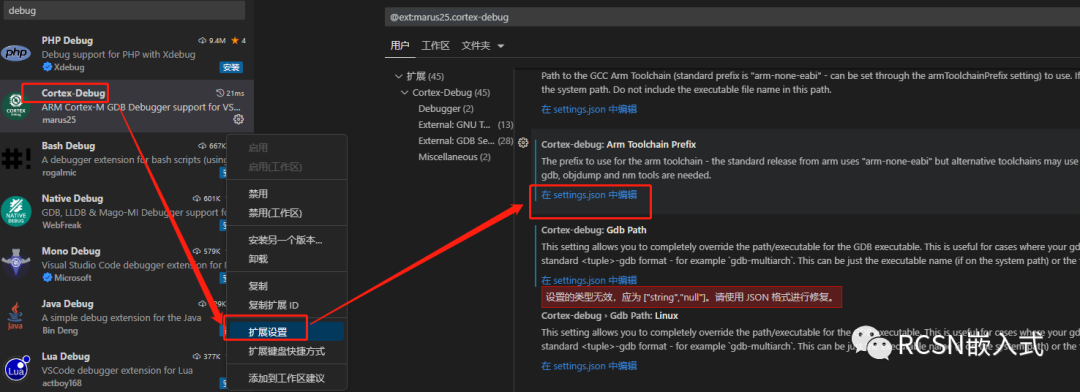

1、安装Cortex_Debug插件，打开扩展设置，点击在"settings.json 中编辑"。

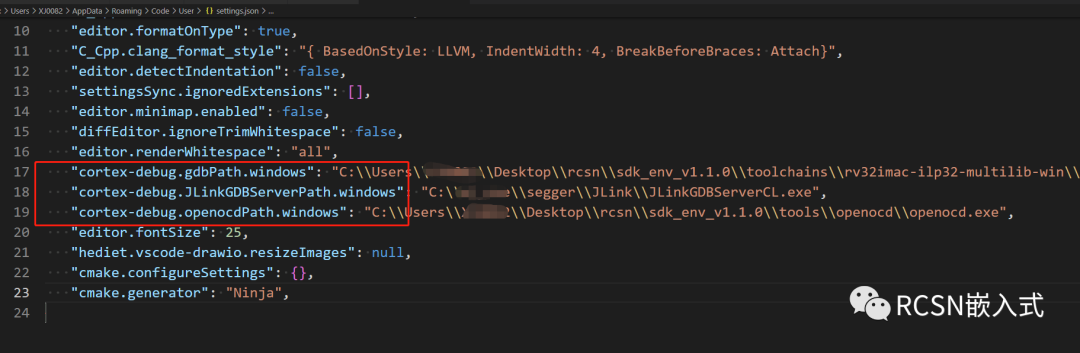

2、编辑以下三个参数，也就是gdb的路径，jlinkGdb路径（用于jlink调试），openocd路径(用于openocd调试)

参数如下:

"cortex-debug.gdbPath.windows":"yourpath\\sdk_env_v1.1.0\\toolchains\\rv32imac-ilp32-multilib-win\\bin\\riscv32-unknown-elf-gdb.exe","cortex-debug.JLinkGDBServerPath.windows":"yourpath\segger\\JLink\\JLinkGDBServerCL.exe","cortex-debug.openocdPath.windows":"yourpath\sdk_env_v1.1.0\\tools\\openocd\\openocd.exe",

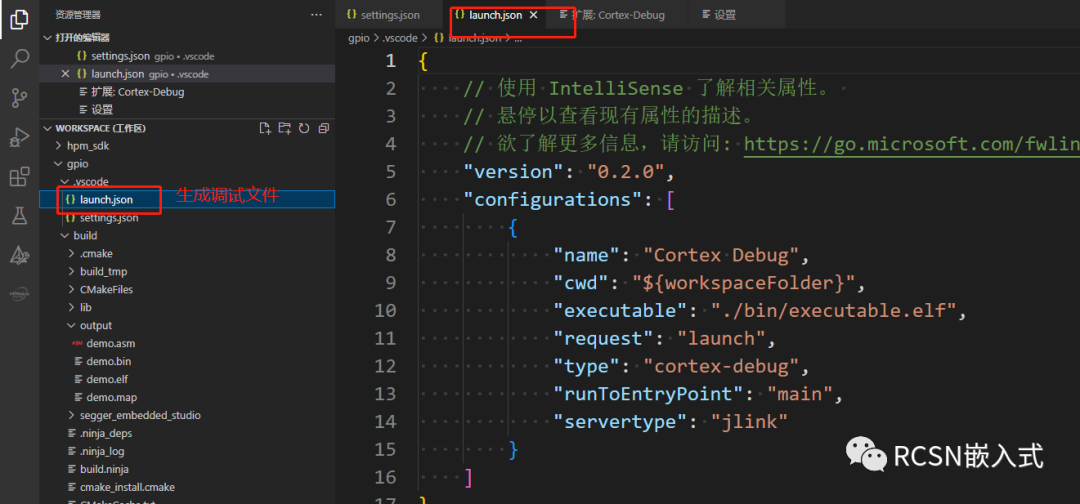

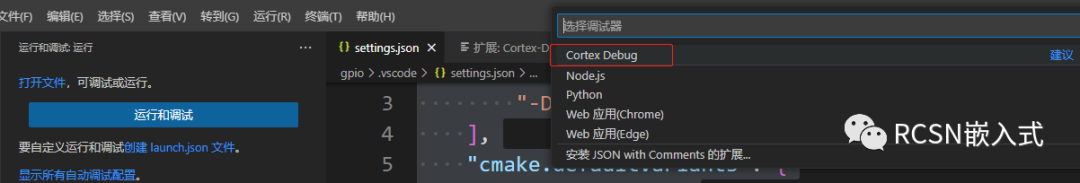

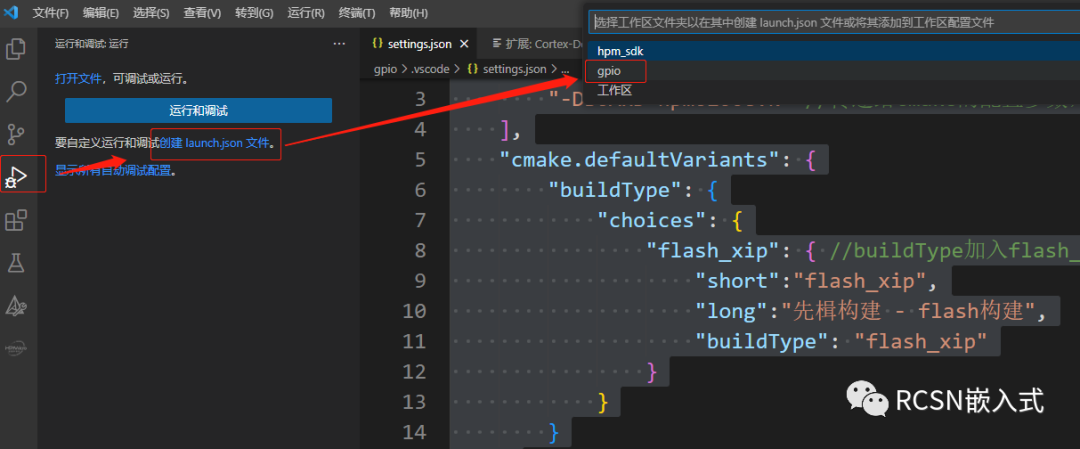

3、完成之后，点击vscode左边工具栏的"运行与调试" ，点击创建launch,json文件。选择gpio这个工程文件夹，后选择cortex_debug，就会在对应的文件夹中生成launch,json文件

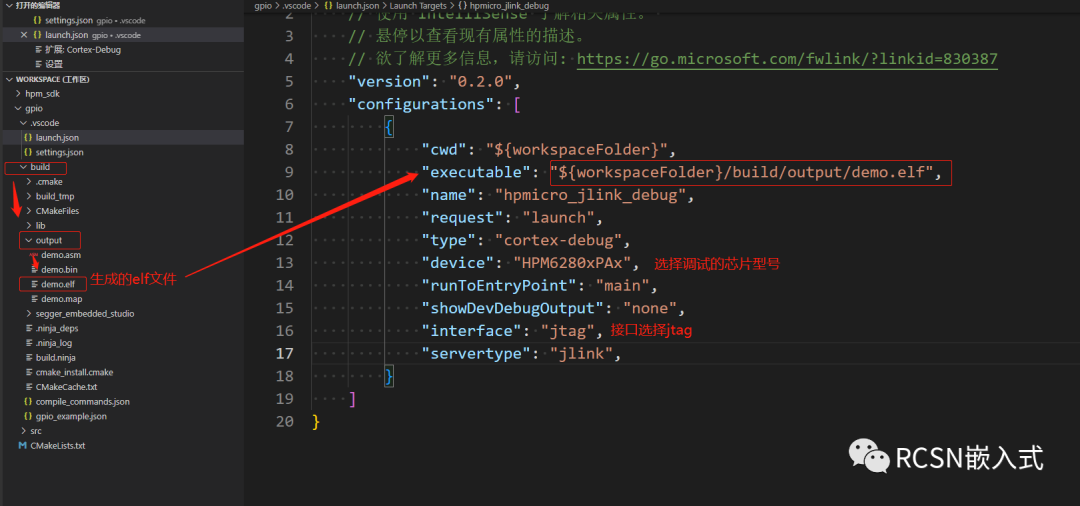

4、对于jlink配置。需要指定elf文件路径，以及选择的芯片型号，接口。

配置：

{ // 使用 IntelliSense 了解相关属性。 // 悬停以查看现有属性的描述。 // 欲了解更多信息，请访问: https://go.microsoft.com/fwlink/?linkid=830387 "version": "0.2.0", "configurations": [ { "cwd": "${workspaceFolder}", "executable": "${workspaceFolder}/build/output/demo.elf", "name": "hpmicro_jlink_debug", "request": "launch", "type": "cortex-debug", "device": "HPM6280xPAx", "runToEntryPoint": "main", "showDevDebugOutput": "none", "interface": "jtag", "servertype": "jlink", } ]}

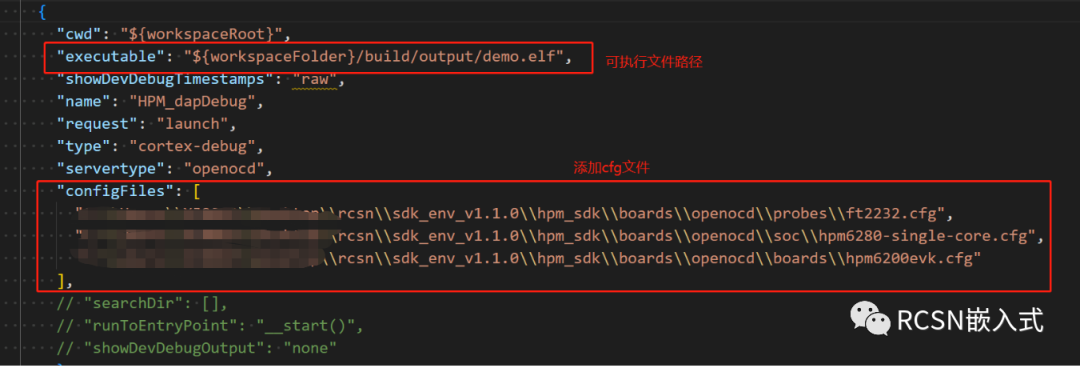

5、对于openocd配置如下：需要指定openocd的配置文件路径，比如probes、soc、boards的cfg文件

配置：

{ // 使用 IntelliSense 了解相关属性。 // 悬停以查看现有属性的描述。 // 欲了解更多信息，请访问: https://go.microsoft.com/fwlink/?linkid=830387 "version": "0.2.0", "configurations": [ { "cwd": "${workspaceRoot}", "executable": "${workspaceFolder}/build/output/demo.elf", "showDevDebugTimestamps": "raw", "name": "HPM_dapDebug", "request": "launch", "type": "cortex-debug", "servertype": "openocd", "configFiles": [ "your path\\sdk_env_v1.1.0\\hpm_sdk\\boards\\openocd\\probes\\ft2232.cfg", "your path\\sdk_env_v1.1.0\\hpm_sdk\\boards\\openocd\\soc\\hpm6280-single-core.cfg", "your path\\sdk_env_v1.1.0\\hpm_sdk\\boards\\openocd\\boards\\hpm6200evk.cfg" ], // "searchDir": [], // "runToEntryPoint": "__start()", // "showDevDebugOutput": "none" } ]}

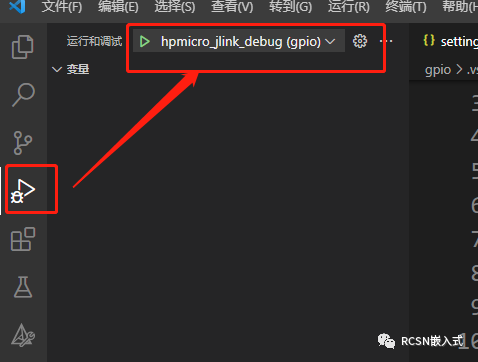

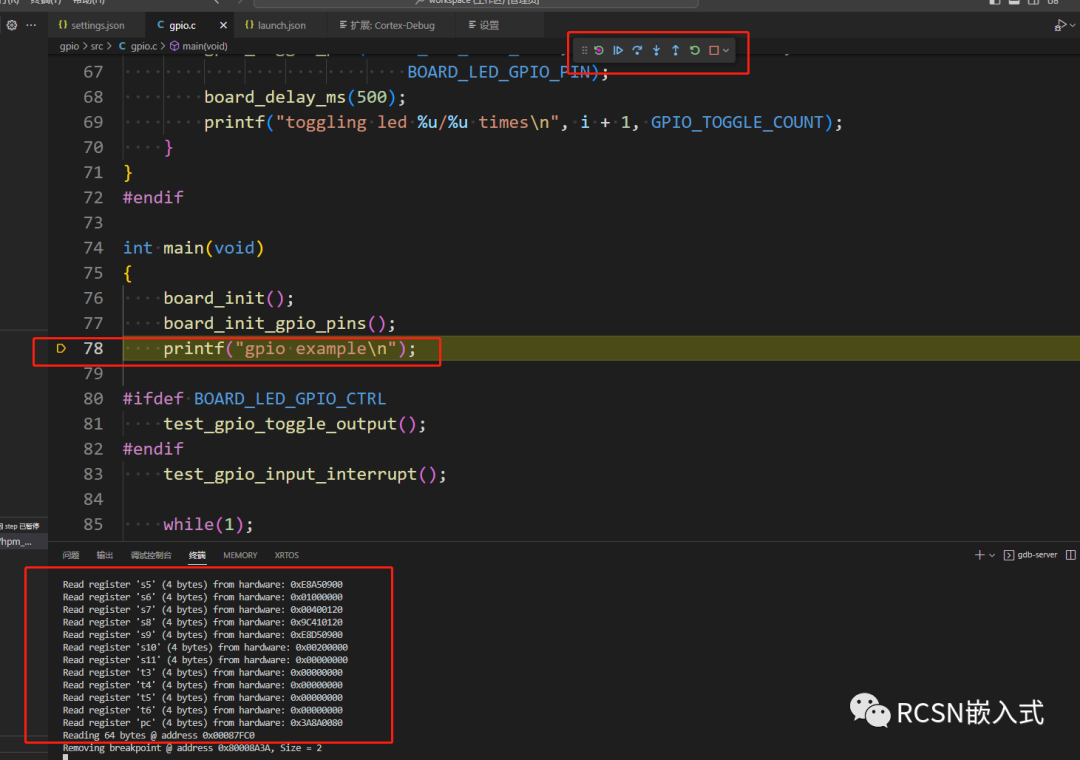

6、配置完毕之后，点击调试按钮，即可下载调试。
