在实际电路中，如图所示，在直流输入时，由于电源环境的变化，有时会发生一些瞬态脉冲。消除瞬时脉冲损坏器件的最佳方法是将瞬时电流从敏感器件带到地面。通常，TVS与电路板上的受保护电路并联连接。

因此，当瞬时电压超过电路的正常工作电压时，TVS将雪崩击穿，从而为瞬时电流提供超低阻抗路径。因此，瞬时电流通过TVS短路至GND，以避免受保护设备。当瞬时脉冲结束时，TVS二极管自动恢复到高阻抗状态，整个电路恢复到正常电压状态。

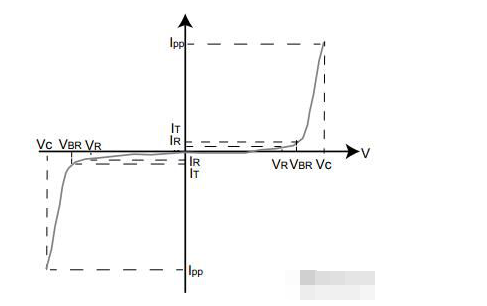

智能电表行业一般采用RS-485通信。下图显示了RS-485通信接口的典型应用。在保护RS-485接口形式静电或浪涌损坏时，通常采用SMBJ5.0CA来做接口保护，如图3所示。当静电或浪涌电压高于5V时，SMBJ5.0CA将开始将电压箝位在低电平。如果电流超过峰值电流IPP，则最终电压被箝位至9V左右，从而保护后期免受损坏。

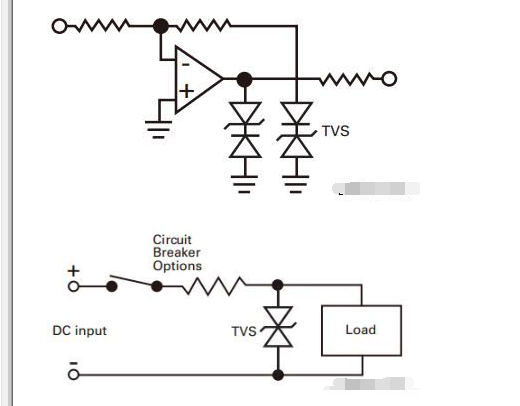

集成运算放大器对外部电气应力非常敏感。因此，在运算放大器工作过程中，由于操作不正确或工作条件异常，经常会出现电压或电流过大，特别是浪涌和静电脉冲，从而容易损坏运算放大器或发生故障。一个5V输出的直流电源，其稳压器输出采用SMBJ5.0CA，既可以保护设备使用电源，又可以吸收晶体管集电极中的电路，以发射出峰值电压来保护晶体管。

因此，建议在每个稳压源的输出端增加一个SMBJ5.0CA管，这样可以大大提高整机的可靠性。

浪涌保护器可分为限压设备，例如气体放电避雷器、金属氧化物压敏电阻、抑制二极管、三端双向可控硅、直径和开关或限流设备，例如保险丝、断路器和热断路器。让我们来看看电压保护，因为这与耀斑保护更相关。
