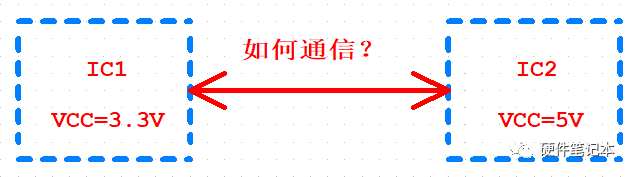

一、什么是电平转换 比如两个芯片之间的供电电压不一样，一个是5V，另一个是3.3V，那么在两者之间进行通讯建立连接关系时，就需要进行电平转换。

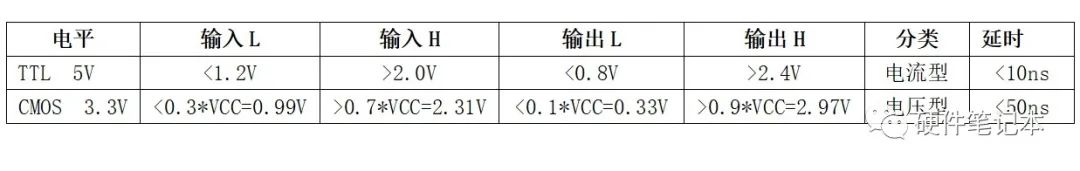

以TTL 5V和CMOS 3.3V为例，他们的高低电平范围不一样，如果不进行电平转换，逻辑则是混乱的。

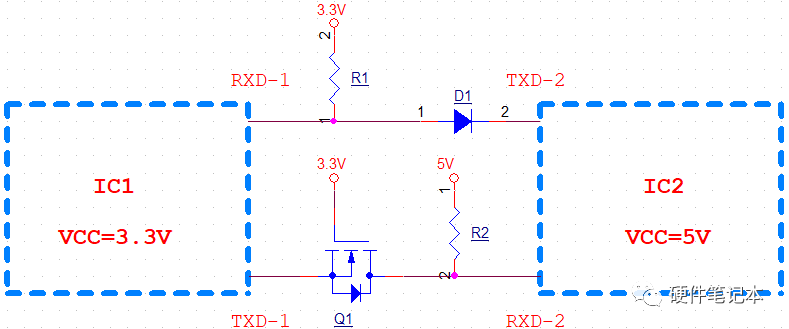

二、电平转换电路举例 2.1、单向电平转换电路

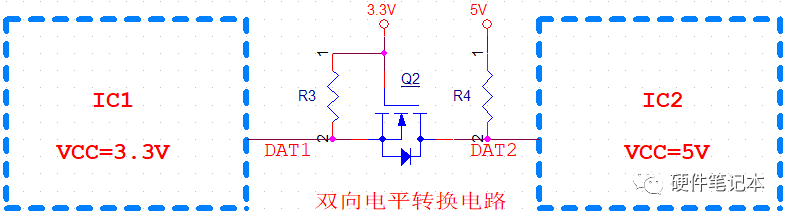

上面数据传输方向是从右到左，即TXD-2传到RXD-1 ①当TXD-2为低电平时，D1导通，RXD-1被拉低； ②当TXD-2为高电平5V时，D1截止，RXD-1被拉高到3.3V高电平； 下面数据传输方向是从左到右，即TXD-1传到RXD-2 ③当TXD-1为低电平时，Q1导通，RXD-2被拉低； ④当TXD-1为高电平3.3V时，Q1截止，RXD-2被拉高到5V高电平。 2.2、双向电平转换电路
①当DAT1为高电平3.3V时，Q2截止，DAT2被上拉到5V高电平； ②当DAT1为低电平时，Q2导通，DAT2被拉低； ③当DAT2为高电平5V时，Q2不通，DAT1被上拉到3.3V高电平； ④当DAT2为低电平时，MOS管里的体二极管把DAT1拉低到低电平，此时Vgs约等于3.3V，Q2导通，进一步拉低了DA1的电压。 三、注意事项 ①上拉电阻的取值 上拉就是要把VCC的电压上拉给I/O口使用，同时起到限流的作用。一般取值为10K、5.1K、4.7K。 阻值越小，可以提供更大的电流驱动能力，速率越高，但功耗也越高。在满足电路性能的前提下，用阻值更大的电阻，功耗更低。 ②MOS选型 Vgs(th)阈值电压。MOS管Vgs电压过高会导致MOS管烧坏，过低也会导致MOS管打不开。实际使用时为保证完全导通，设计上要多预留余量。 MOS管常用2N7002，便宜可靠。 小结： 二极管，三极管和MOS管组成的电平转换电路，优点是价格便宜，缺点是要求使用在信号频率较低的条件下。选型时，尽量选用结电容小、开关速率高的管子。 集成IC组成的电平转换电路，优点是速率高，通常可以用在几十MHz信号的电平转换中。缺点是成本较高。在成本控制严格的产品中综合考虑性能与价格进行选型。
|
