在很多系统设计中，有时候并没有DAC模块，但系统中又需要一个模拟量，如果加入DAC模块，成本上又有所浪费，本文介绍两种常用的简易模拟量输出方法。

1.PWM输出法

可以运用单片机的定时器/PWM输出接口，输出一个PWM波形，如果MCU无此功能，也可以用IO口模拟，PWM不同的占空比就代表不同的电压值，PWM后面跟一个RC滤波电路，为使得后级电路不受影响，一般建议再跟一个运放跟随电路，这样一个简单的模拟量输出就有了。

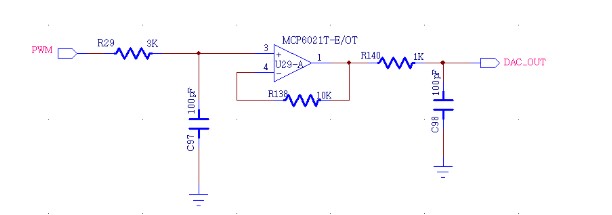

电路设计如下：

Multisim仿真验证如下：

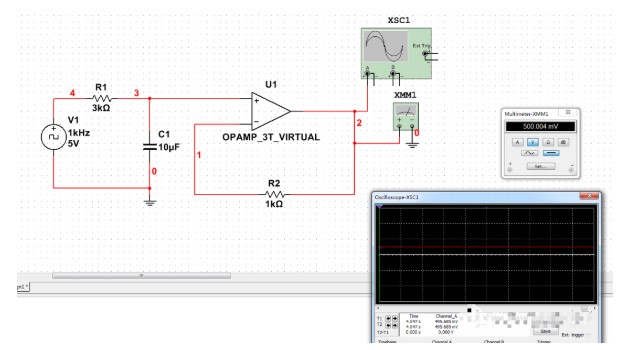

1khz 10%占空比

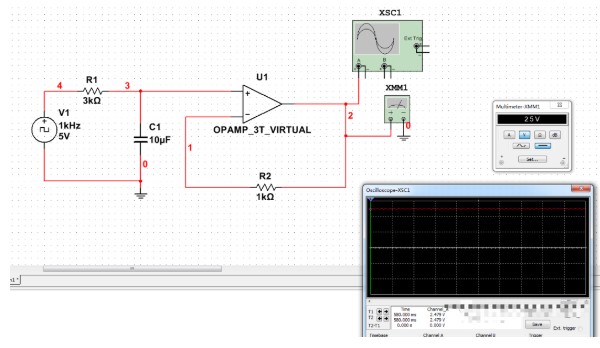

1khz 50%占空比

2. 利用基尔霍夫定律设计法

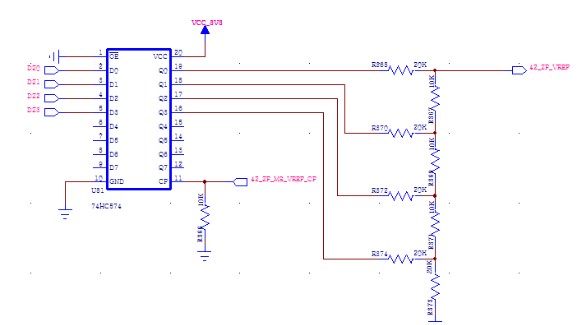

利用4位总线一般为提高驱动会跟一个buffer，buffer的输出串上电阻，此电路是常用的设计，根据基尔霍夫定律，电路的输出就根据4位IO的状态而不同，因此电路有16种输出，根据查表法就可以得到具体的模拟值，电路设计如下：

multisim 验证如下：(步距312mv)有兴趣的同学，可以自己利用电压定律算一下

0000-------输出0mv

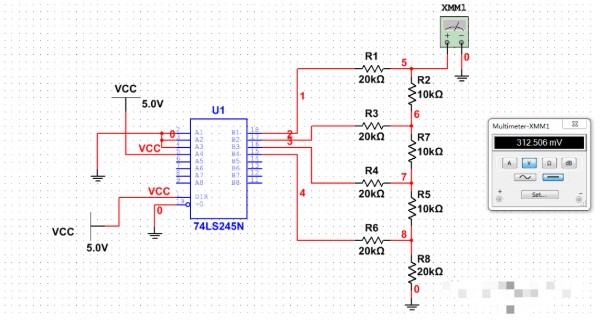

0001-------输出312mv

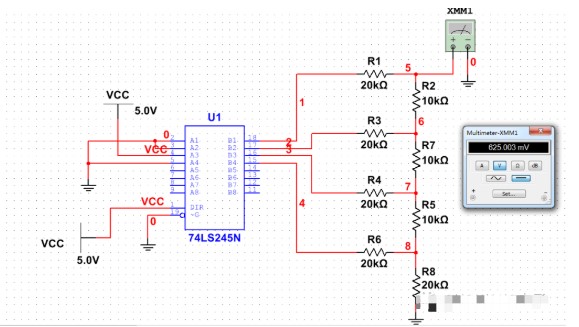

0010-------输出625mv
