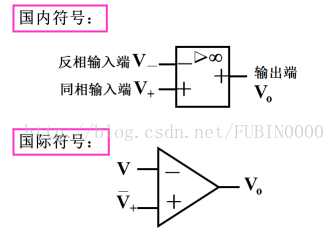

1、运放的符号表示

2、集成运算放大器的技术指标

(1) 开环差模电压放大倍数(开环增益)大

Ao(Ad)=Vo/(V+-V-)=107-1012倍;

(2) 共模抑制比高

KCMRR=100db以上;

(3) 输入电阻大

ri>1MW, 有的可达100MW以上;

(4) 输出电阻小

ro =几W-几十W

3、集成运放分析方法（V+=V-虚短，ib-=ib+=0虚断）

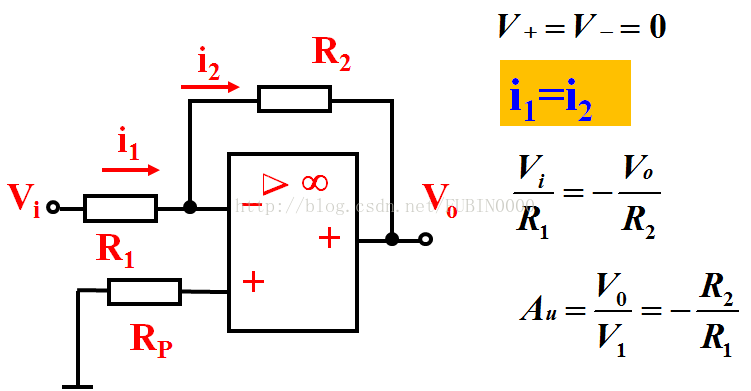

（1）反向比例运算放大器

Rp是平衡电阻，使输入端对地的静态电阻相等，Rp=R1//R2。

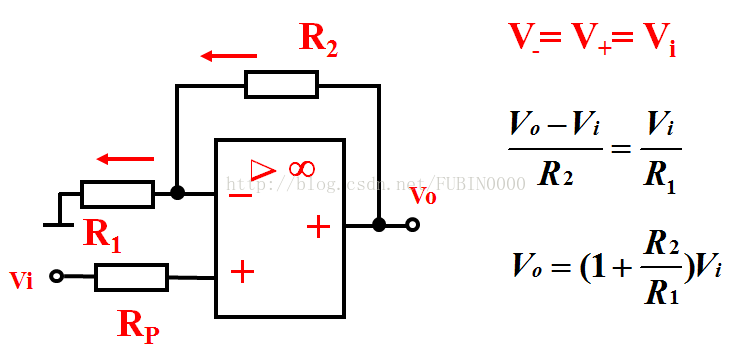

（2）同向比例运算放大器

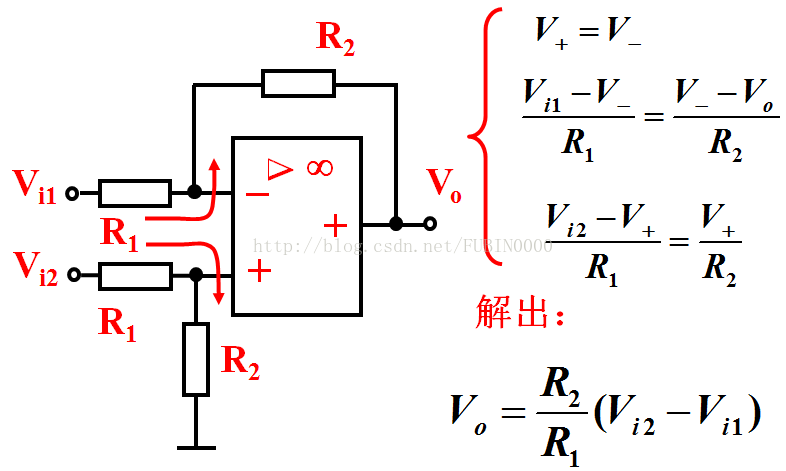

（3）差动放大器

差动放大器放大了两个信号的差，但是它的输入信号不高为2R1。

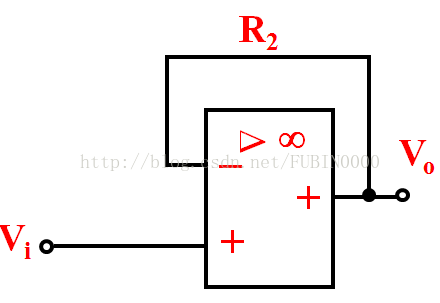

（4）、电压跟随器

此电路是电压串联负反馈，输入电阻大，输出电阻小，在电路中作用与分

立元件的射极输出器相同，但是电压跟随性能好。

以上电路总结：

1、引入电压负反馈，输出电阻都比较小

2、反向输入的输入电阻小，同向输入的输入电阻高

3、同向输入的共模电压高，反向输入的共模电压小

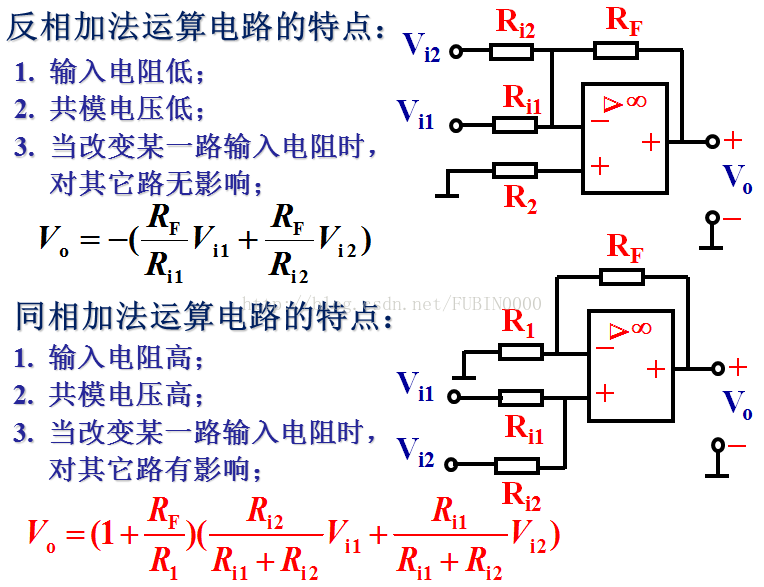

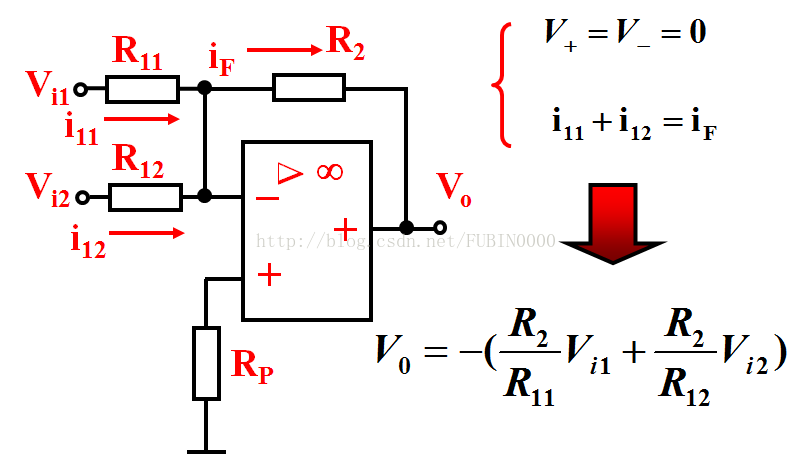

（5）、反相求和运算

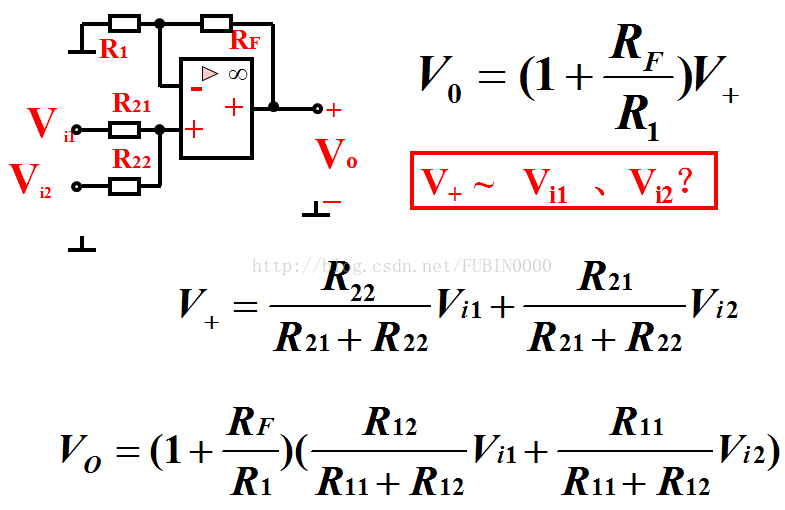

（6）、同相求和运算

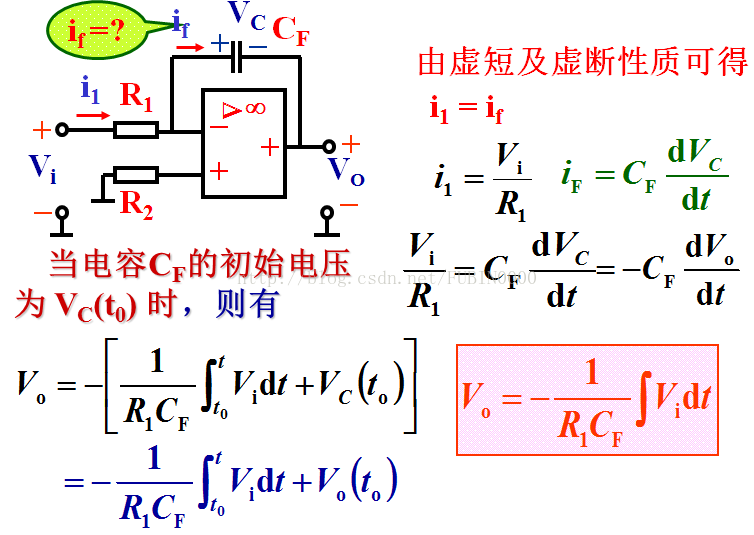

（7）、积分运算电路

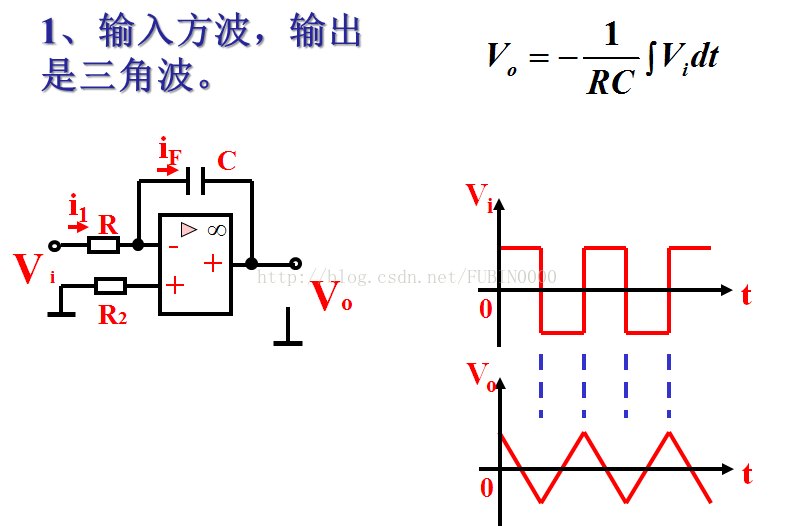

积分运算电路的举例：

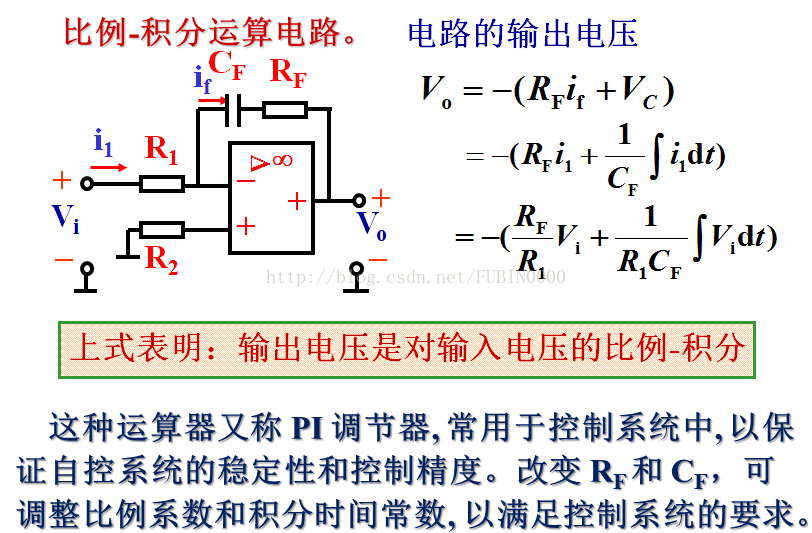

（8）、比例、积分运算电路

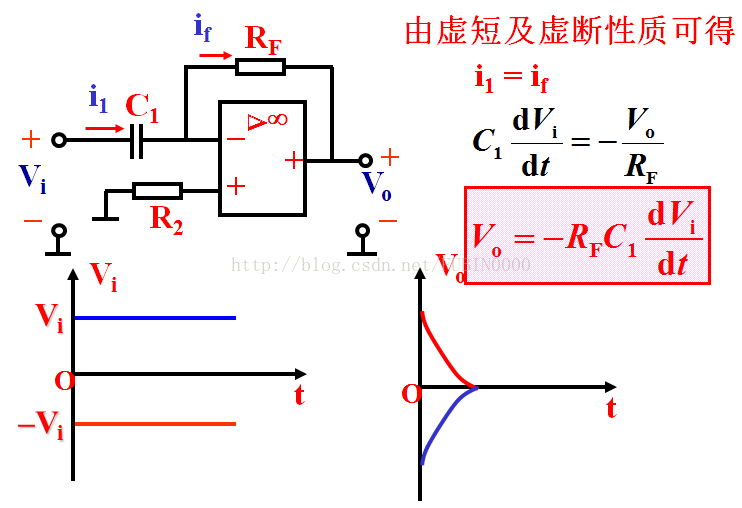

（9）、微分运算电路
