方便，当然还是方便。面包板是进行一些电子线路实验构建电路方便的平台。多用于普通数字电路和模拟电路。一旦涉及到高频电路，面面包就有很多方面不太适合了。

那么，到底哪方面不适合？对于高频信号在面包板上的表现形式到底如何？下面，通过一些简单的测试来回答这个问题。

实验器材包括有以下几个方面：

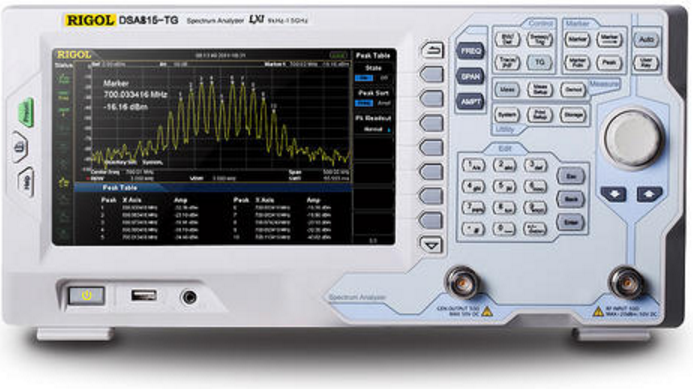

这里使用了一台DSA815频谱仪，它具有“Trace”功能，可以用于测量一些系统的频率特性。

DSA815还有具有联网功能，可以通过网络读取它的数据，这样便于分析。比如下面就是从DSA815读取的数据通过Python绘制的频谱图。

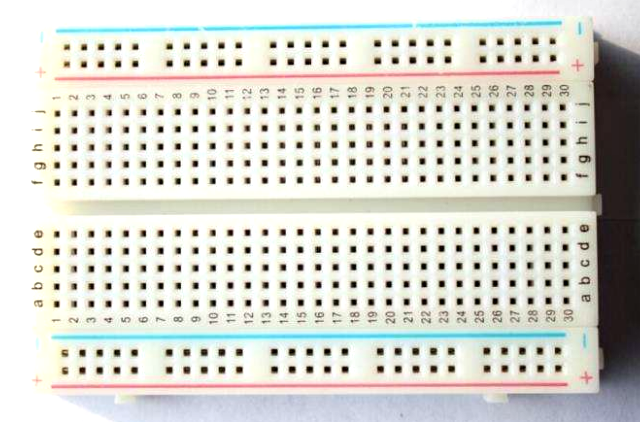

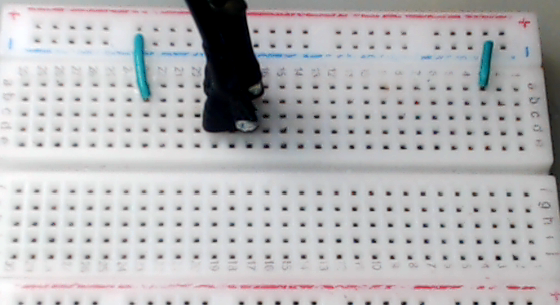

测试的面包板就是下面这种普通的使用所使用的面包板。

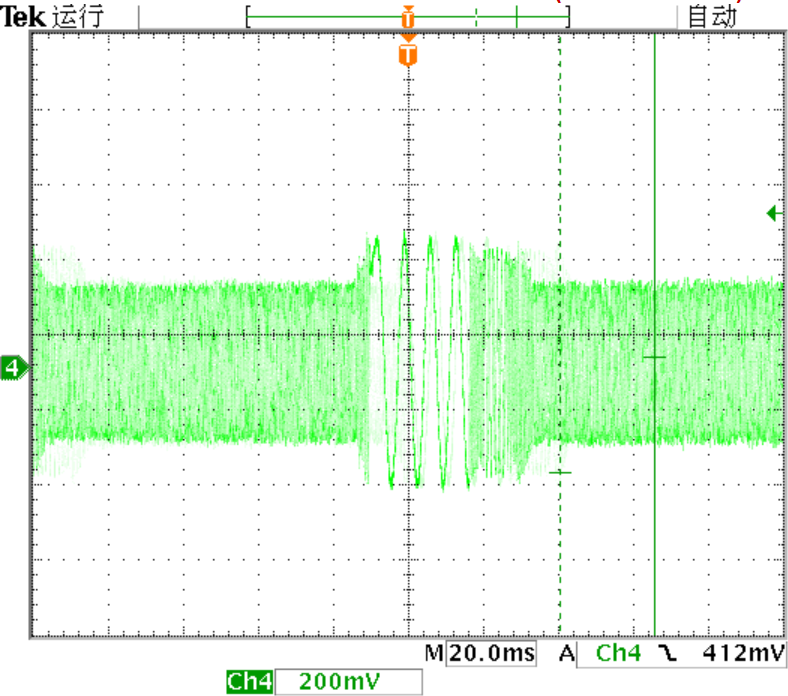

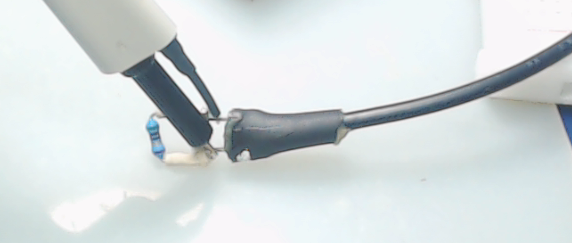

设置DSA815 TG输出0dbm信号。在它的TG输出端口增加50Ω的电阻负载。使用示波器测量50Ω上的波形。此时设置频率范围是：10~150MHz。

输出波形的峰峰值（指的是中间高频部分，不包括非常低频的那部分的突出峰值）为532mV。

根据信号的峰峰值Vpp=0.532V，可以算出此时的其他参数：

将DSA815的TG输出如输入端口通过直插线在面包板上相连，看一下他们之间的耦合信号的情况。

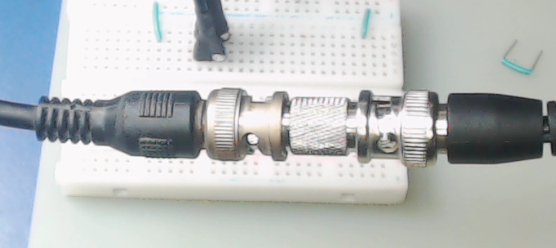

（1）通过同轴电缆连接器直接相连

这种情况反映了DSA815本身在TG输出信号的频谱。

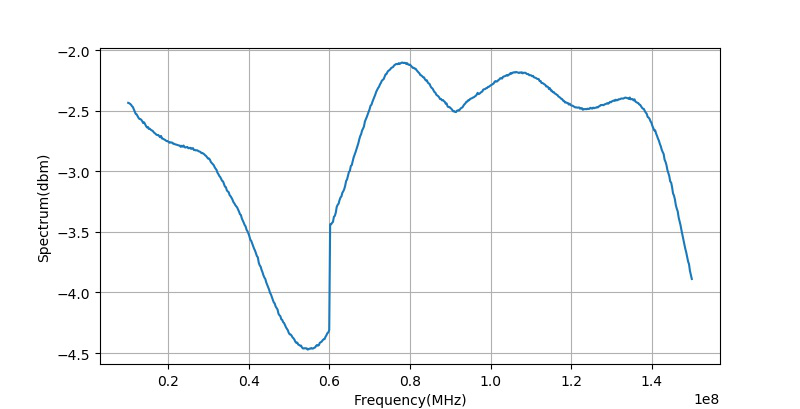

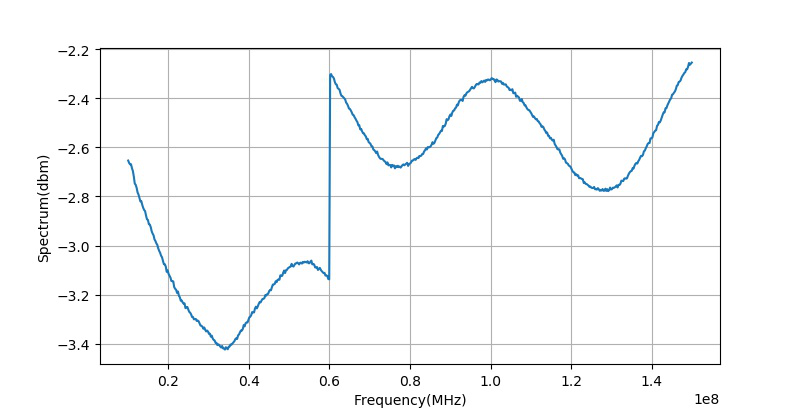

▲ 输出与输出通过同轴电缆连接器直接相连的频谱

通过连接线将射频信号在面包板上相连。两个插针相距200mil（即两排插孔）。

此时对应的DSA815测量的频谱特性为：

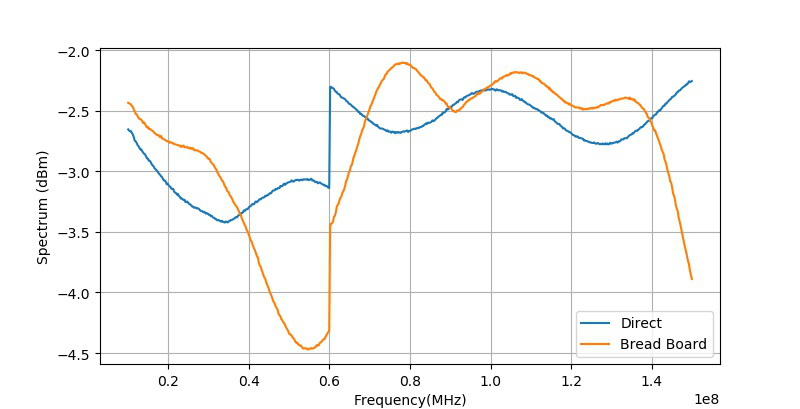

下面将两个曲线对比，会发现他们有区别但相差不超过2.5dBm.

两个接头仅仅是底线相连，信号线左右分开。

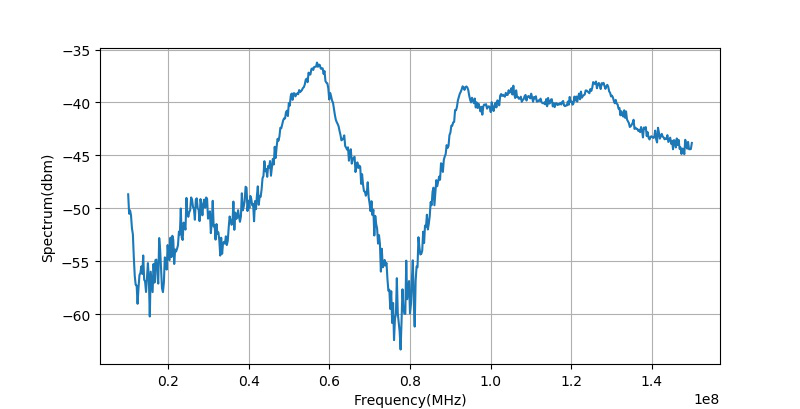

下面的曲线表明，面包板上对于输入信号线在仅仅底线相连情况下，仍然有近-37dBm的功率耦合。

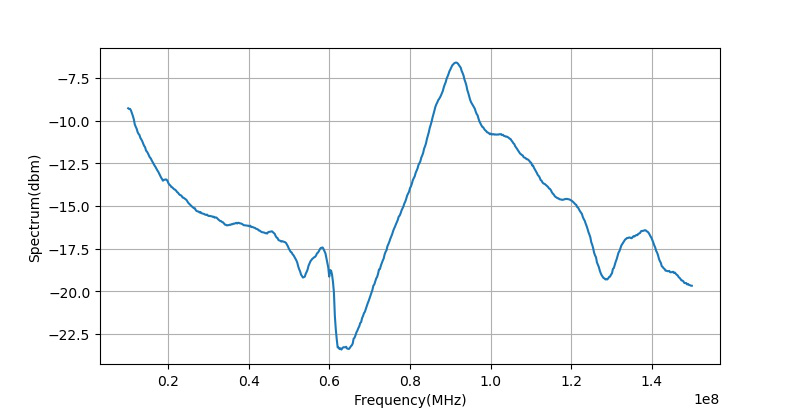

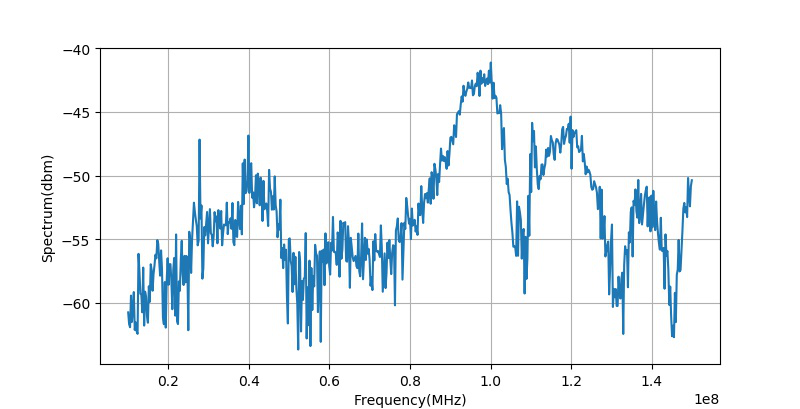

仅仅将同轴电缆中的相连，底线分开。对应的信号功率频谱如下：

将输入信号与输出信号在面包板上相距一定位置，测量他们之间的耦合关系。

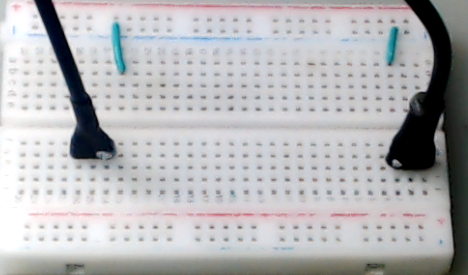

下图是DSA815的输出与输出在面包板上相距21格是对应的位置。

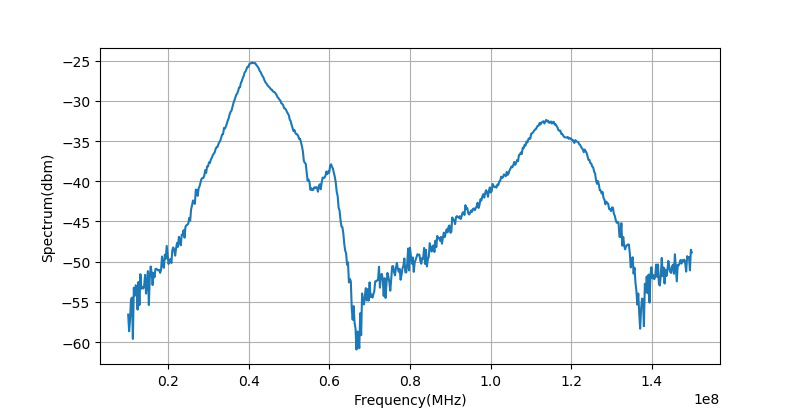

测量输入输出之间的耦合关系如下图所示。可以看出。面包板在不同的频率范围内对具有不同的耦合关系。在40MHz, 115MHz左右出现了两个峰值。而对于20MHz以内， 65MHz~90MHz,大于135MHz的频谱耦合强度就弱了。

由此可见，对于普通低于20MHz之内的电路实验，面包板还是可以提供非常优良的隔离绝缘环境的。

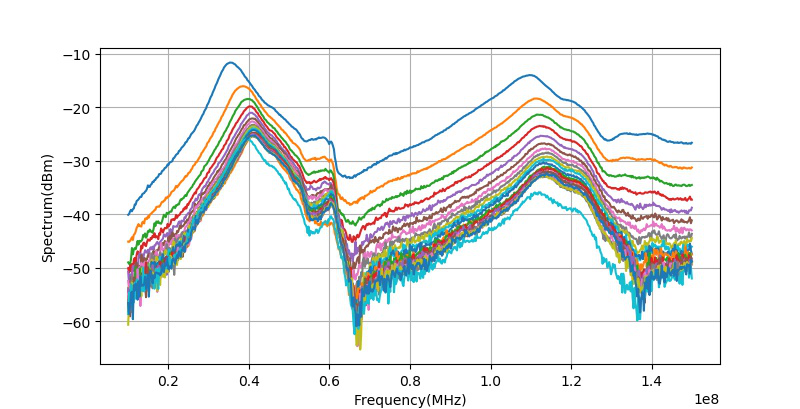

下面是测量输入输出之间相距的距离（100mil为单位），每相差一格测量所对应的频谱曲线。从1到21 。距离越远，面包板的的信号耦合强度月底。

对于在面包上所做的高频电路实验，需要克服的是面板版内的信号耦合问题。对于低于20MHzy以下的信号。在相距一格之内的射频耦合强度小于40dB。这对于大多数的数字和模拟线路实验都是允许的。
