锂电池保护板的保护电压可调吗？

锂电池保护板的保护电压通常是可调的。保护电压的设定可以通过相应的配置或调节来实现。不同型号和设计的锂电池保护板可能具有不同的调节方式和范围，但大多数保护板都提供了调整保护电压的选项。用户可以根据具体需求和电池规格，在合理的范围内进行调节，以适应不同的使用场景和要求。

12V锂电池保护板电路图-锂电池保护板工作原理及短路

12V锂电池保护板，16串磷酸铁锂电池保护板，18650电池保护板，线路板厂在双面线路板设计时都会优先考虑锂电池保护板工作原理，电池之都带大家看一个单节电芯的锂电池保护板原理，希望能起到举一反三的作用。锂电池保护板根据使用IC，电压等不同而电路及参数有所不同，下面以DW01 配MOS管8205A进行分布，其中包括其锂电池保护板的正常工作行为。

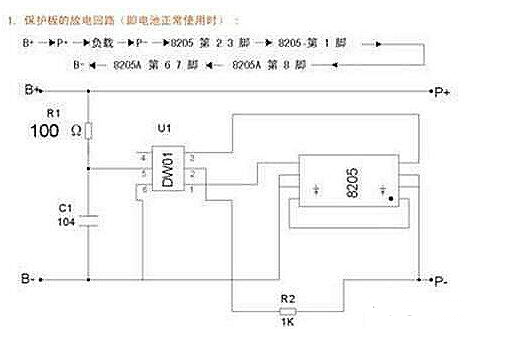

锂电池保护板工作原理

当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平（等于供电电压），第二脚电压为0V。此时DW01 的第1脚 、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。

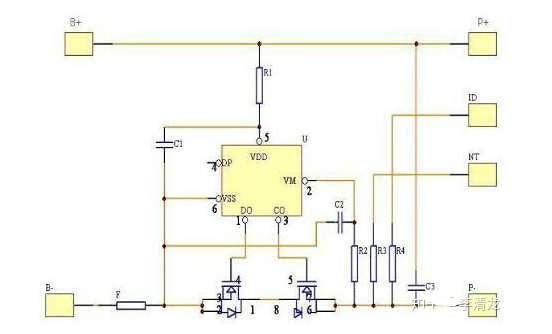

保护板短路保护控制原理

12V锂电池保护板图在保护板对外放电的过程中，8205A内的两个电子开关并不完全等效于两个机械开关，而是等效于两个电阻很小的电阻，并称为8205A的导通内阻， 每个开关的导通内阻约为30mU 03a9共约为60mU 03a9，加在G极上的电压实际上是直接控制每个开关管的导通电阻的大小当G极电压大于1V时，开关管的导通内阻很小（几十毫欧），相当于开关闭合，当G极电压小于0.7V以下时，开关管的导通内阻很大（几MΩ），相当于开关断开。电压UA就是8205A的导通内阻与放电电流产生的电压，负载电流增大则UA必然增大，因UA0.006L&TImes;IUA又称为8205A的管压降，UA可以简接表明放电电流的大小。上升到0.2V时便认为负载电流到达了极限值，于是停止第1脚的输出电压，使第1脚电压变为0V、8205A内的放电控制管关闭，切断电芯的放电回路，将关断放电控制管。换言之DW01 允许输出的最大电流是3.3A，实现了过电流保护。

12v锂电池保护板怎么接线

12V锂电池保护板的接线方式通常遵循以下步骤：

首先，确保你已经了解了保护板的具体型号和规格，并且明白它所提供的功能和特性。

根据保护板上的标记或说明书，找到VIN（充电输入）、VOUT（负载输出）、BAT+（电池正极）和BAT-（电池负极）等引脚。

将充电器的正极连接到VIN引脚上，将充电器的负极连接到GND引脚上，以进行电池的充电。

将负载（如电机、LED灯等）的正极连接到VOUT引脚上，将负载的负极连接到GND引脚上，以从电池中获取电力并驱动负载。

确保连接正确无误后，仔细检查一遍所有的接线，确保没有短路或错误的连接。

不同的保护板可能会有不同的接线方式，请按照相应的说明书或标记进行操作。
