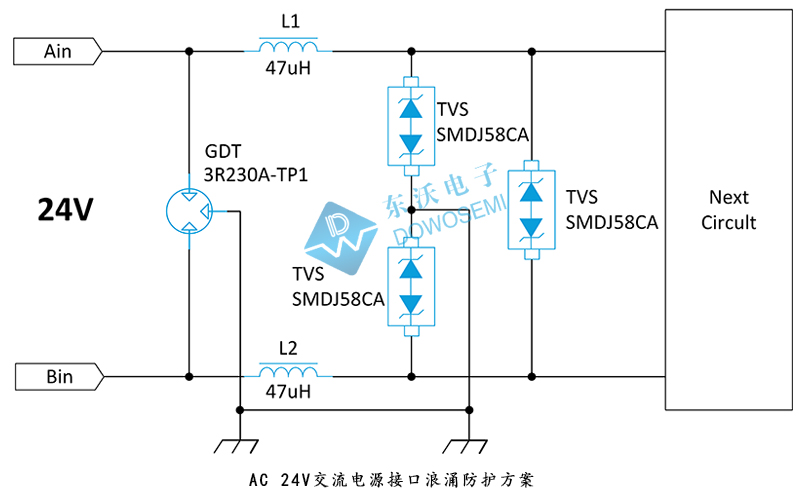

常有客户向东沃电子DOWOSEMI咨询AC 24V交流电源接口浪涌保护方案及如何选用合适的电路保护器件为AC 24V交流电源接口安全护航。针对AC 24V交流电源接口浪涌保护，专业高品质电路保护器件厂商及保护方案服务商东沃电子设计了一个方案图，如下图所示：

AC 24V交流电源接口浪涌保护方案详解

1、测试等级

1.2/50μs差模（2Ω）: 3KV共模（12Ω）: 6KV

2、方案说明

根据东沃AC 24V交流电源接口浪涌保护图可知，在电路设计上，东沃电子技术推荐选用陶瓷气体放电管3R230A-TP1作为一级防护，中间使用共模电感进行退耦，后级增加双向TVS二极管做二级保护，选用三颗SMDJ58CA分别作差模、共模保护。

3、器件参数

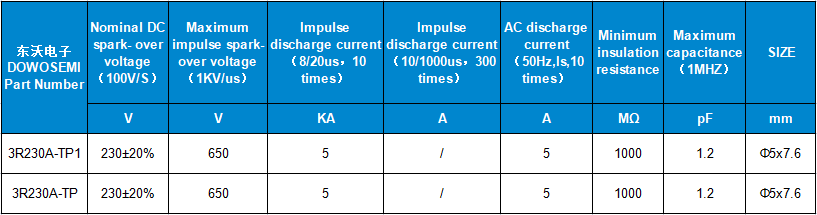

1） 东沃3R230A-TP1陶瓷气体放电管：

>> 标称直流击穿电压：184V-276V

>> 最大冲击击穿电压（1KV/us）：650V

>> 耐冲击电流（短波，8/20us）：5KA

>> 绝缘电阻：1GΩ

>> 最大极间电容：1.2pF

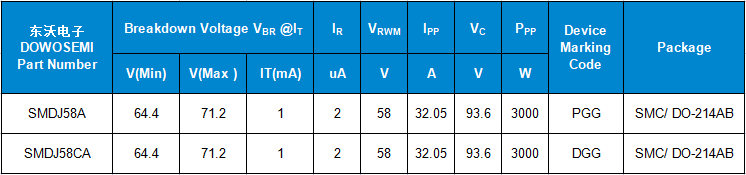

2）东沃SMDJ58CA双向TVS二极管

>> 工作电压：58V

>> 最小击穿电压：64.40V

>> 最大击穿电压：71.20V

>> 钳位电压：93.6V

>> 峰值脉冲电流：32.05A

>> 峰值脉冲功率：3000W

>> 漏电流：2uA

>> 丝印代码：DGG

>> 封装形式：SMC

以上是常用设计方案，如有特殊需求，欢迎前来探讨，东沃电子产品做精做细。浪涌静电防护方案，咨询东沃电子DOWOSEMI，电路保护不迷路！东沃电子推出的3R230A-TP1陶瓷气体放电管、SMDJ58CA双向TVS二极管现已全面量产、品质稳定、高可靠性、交期迅速、厂家价格、免费样品、免费EMC测试、免费器件选型！
