本期我们通过看图来直观的了解神奇的电子世界，看看电子世界的奇观，微中见原理。

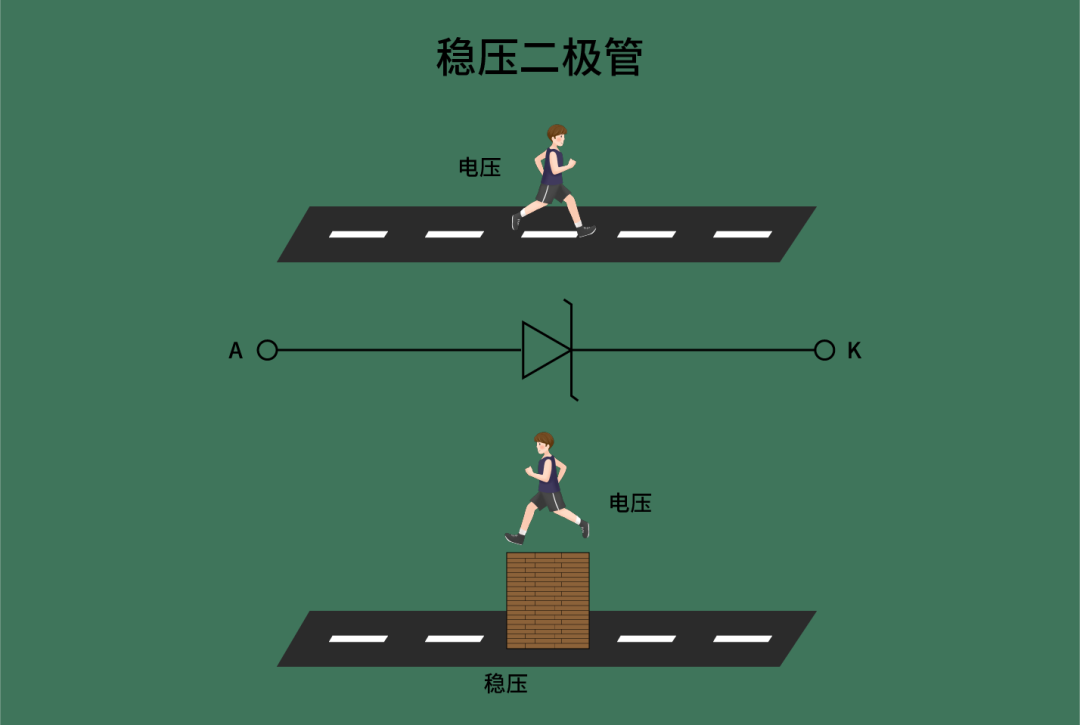

1.稳压二极管 稳压二极管允许电流正向流动，在这种情况下，稳压二极管的行为就像普通二极管一样。每个稳压二极管都有反向击穿电压，对于不同的稳压二极管，反向击穿电压的值也不同。当施加小于击穿电压的反向电压时。稳压二极管像普通二极管一样阻止电流，但是当反向电压大于击穿电压时，稳压二极管开始反向传导。当稳压二极管反向导通时，两端的压降几乎等于反向击穿电压。

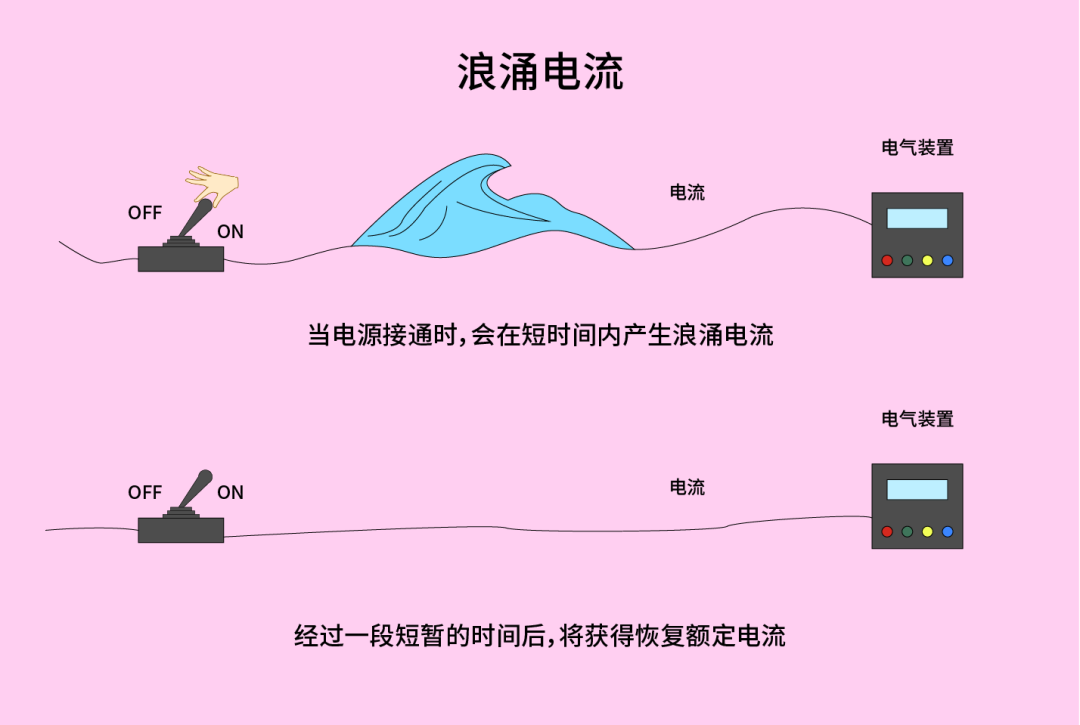

2.浪涌电流 电流和水流蛮像的，浪涌电流是电源或电气设备在接通时消耗的瞬间高输入电流，在开闸的瞬间冲击非常大，我们想象一下水流就能明白，实际上电流的速度非常之快，如果没有限制，那么大电流除了会在电源线上产生电压骤降之外，还会损坏设备，并导致由同一电源供电的其他设备发生故障。在设计的电源部分，有些场景也需要做缓启动的，避免启动时有瞬间大电流冲击。

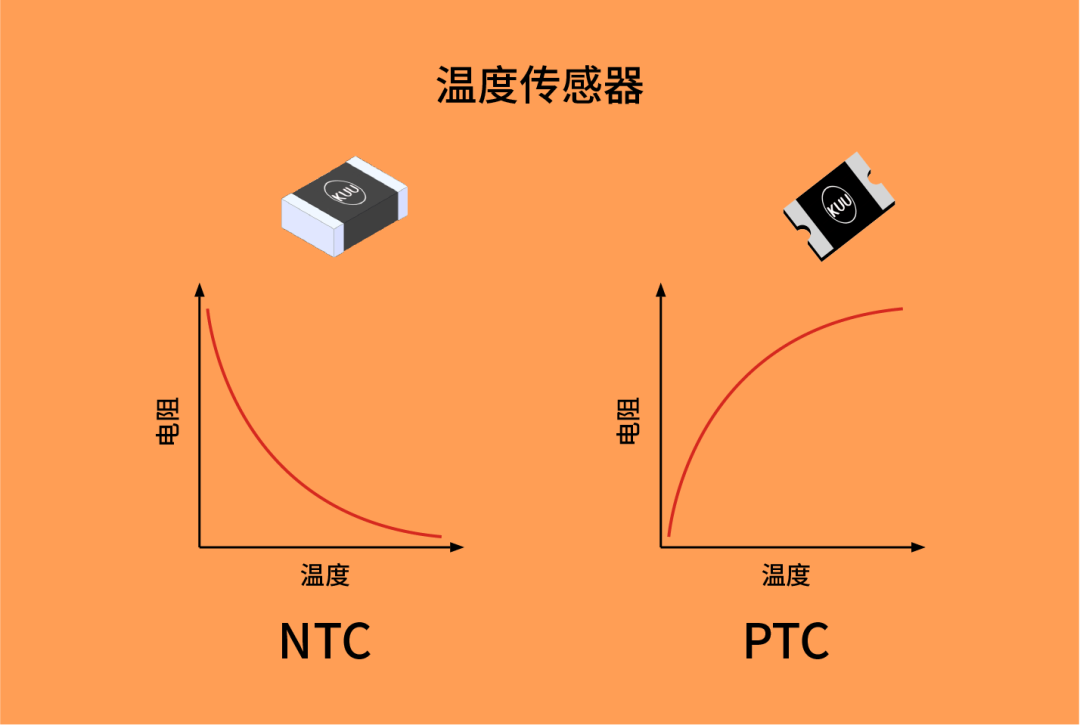

3.温度传感器 NTC是负温度系数的热敏电阻，电阻随温度的上升而减少，PTC是正温度系数的热敏电阻，电阻随温度的上升而增加，NTC一般串联在主电源回路中，电子电路在开机瞬间会产生很大的浪涌电流，开机瞬间电流较大，NTC阻值增大，抑制浪涌电流后，阻值逐渐下降到最小，不会对电路产生影响，从而保护电路免受冲击。PTC通常用于具有自恢复功能的保险丝的应用。
