DC 48V电源广泛应用于通信设备、计算机网络、工控自动化、铁路信号控制、航空航天等领域。在这些领域中，直流电源是必不可少的能源供应方式，以保证这些设备的安全、稳定和可靠运行。在DC 48V直流电源实际应用中，其复杂的电磁环境，容易导致设备遭受雷击浪涌过电压影响而损坏。因此，对于电子工程师来说，DC 48V直流电源端口雷击浪涌保护是不容忽视的。接下来，高品质电路保护器件厂商及电路保护解决方案服务商东沃电子（DOWOSEMI）针对DC 48V直流电源雷击浪涌进行了保护方案设计，如下图所示：

方案说明

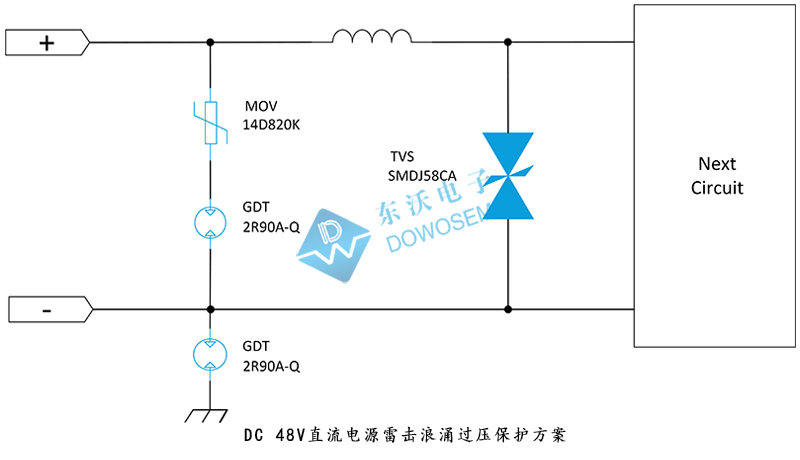

从东沃DC 48V直流电源端口雷击浪涌过压保护方案图可知，前端选用了通流能力强的GDT陶瓷气体放电管2R90A-Q和MOV压敏电阻14D820K组合来泄放浪涌产生的大电流，中间选用电感做退耦，末级使用导通电压精准度高、响应速度快、低漏电流、钳位电压低的TVS二极管SMDJ58CA做保护，让后端的电路得到有效的防护，满足IEC 61000-4-5 Level 4 雷击浪涌防护需求的同时，具有很好的兼容冗余设计，使其适用于各种工业级产品。

器件参数

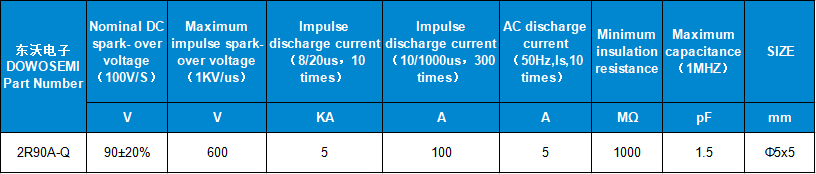

1）东沃陶瓷气体放电管2R90A-Q参数：

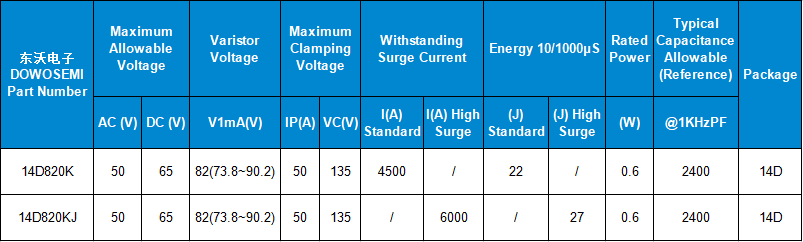

2）东沃压敏电阻14D820K参数：

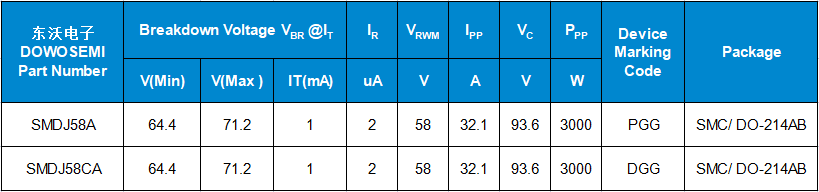

3）东沃TVS二极管SMDJ58CA参数：

以上是东沃DC 48V直流电源端口雷击浪涌过压保护经典方案，如有特殊需求，欢迎前来探讨。浪涌静电防护方案，找东沃电子，电路保护不迷路！方案中选用到的陶瓷气体放电管2R90A-Q、压敏电阻14D820K和双向TVS二极管SMDJ58CA，东沃电子现已全面量产、品质稳定、高可靠性、交期迅速、厂家价格、免费样品、免费EMC测试、免费选型，欢迎广大新老客户前来咨询！
