基本放大电路

五一假期归来第一天，总结为主，温故知新。

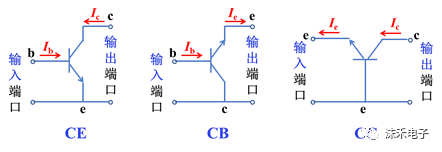

之前，我们已经了解到放大电路的3种工作状态。说来，在放大电路中有好多“3”，其核心是“3”极管，“3”极管有3个极（b极、c极、e极），这3个极为放大电路带来3个工作状态（饱和、截止、放大），从安全角度考虑，有3个不安全区（过压区、过流区、过损耗区）……今天，接着介绍“3”：基本放大电路的3种组态。

基本共射极放大电路

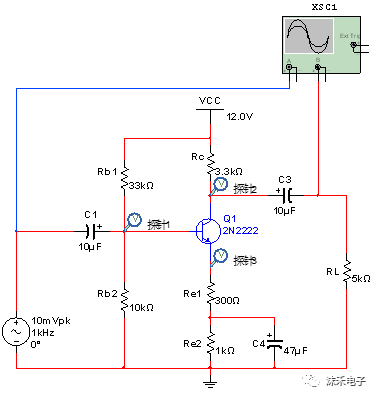

我们从基本共射极放大电路开始，如下图所示，交流信号从基极输入、集电极输出：

相信大家对这个电路已经很熟悉了，为了说明不同组态的放大电路的工作特点，我们直奔主题，从直流分析和交流分析两个角度说明。

1.直流分析

对以上电路进行直流工作点分析，得到数据如下：

可见，

Vb≈2.71V（探针1）

Vc≈6.78V（探针2）

Ve≈2.07V（探针3）

满足放大条件（如何满足的，请自行回顾），即三极管Q1工作在放大状态，可以进行小信号放大。

2.交流分析

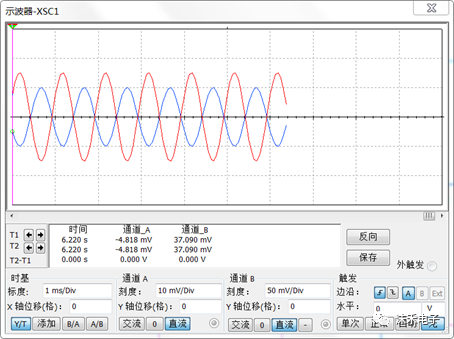

图中，蓝色-通道A为输入信号波形，红色-通道B为输出信号波形。可见，输入与输出波形反相。

2.1 电压放大倍数

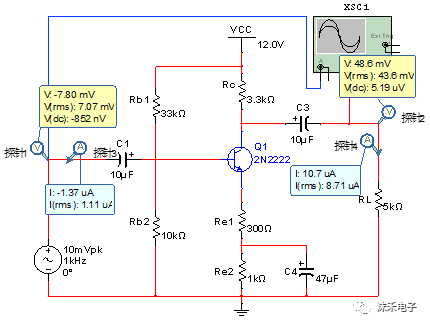

分别测量放大电路的输入电压与输出电压，则：

2.2 电流放大倍数

分别测量放大电路的输入电流与输出电流，则：

2.3 输入电阻

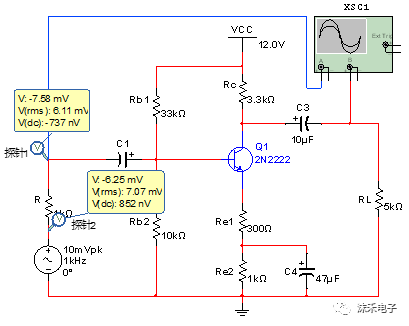

交流信号源串接R=1kΩ的电阻，分别测量串接前后的输入电压Ui及U’i，则：

2.4 输出电阻

分别测量串接前后的输入电压Ui及U’i，则：

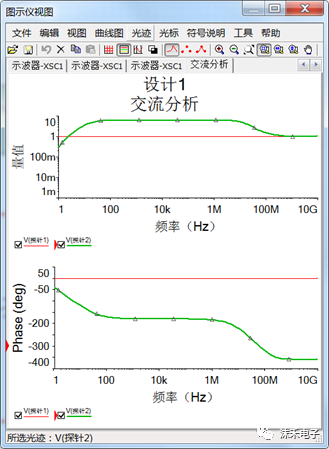

2.5 频率特性分析

可见，

（1）当输入信号的频率较低或者较高时，放大电路的放大能力接近1，甚至小于1，即失去放大能力。一般将0.7|Am|之间的频率范围称为通频带。

（2）在正常放大信号时，输入输出信号的相位差为-180°，即输入输出电压反相。
