阻容耦合放大电路的仿真分析(二)

时间:2024-04-16 11:58来源:[db:来源] 作者:admin 点击: 次
[db:摘要]
小川今天给大家介绍的是阻容耦合放大电路的Multisim仿真及分析第二讲。希望大家能够多多支持。
说到阻容耦合电路可能有些人不太了解，那我们就简单介绍一下。
通过电容和电阻将信号由一级传输到另一级的方式称为阻容耦合。
连接两级放大器之间的电容叫耦合电容，由于耦合电容的隔直流通交流作用，使得两极的静态工作点相互独立，可以单独考虑各级放大器的工作点，同时它对交流信号的传递起了作用。

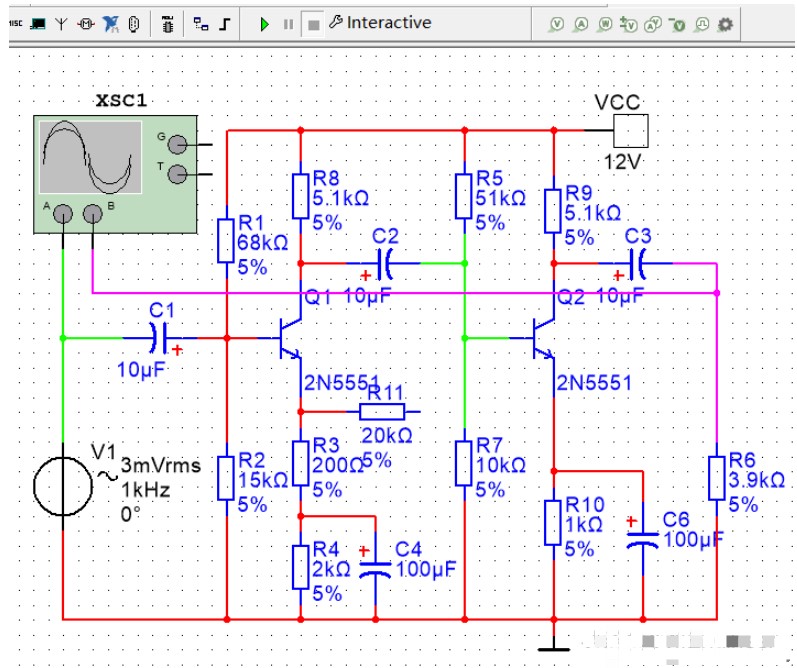

仿真前

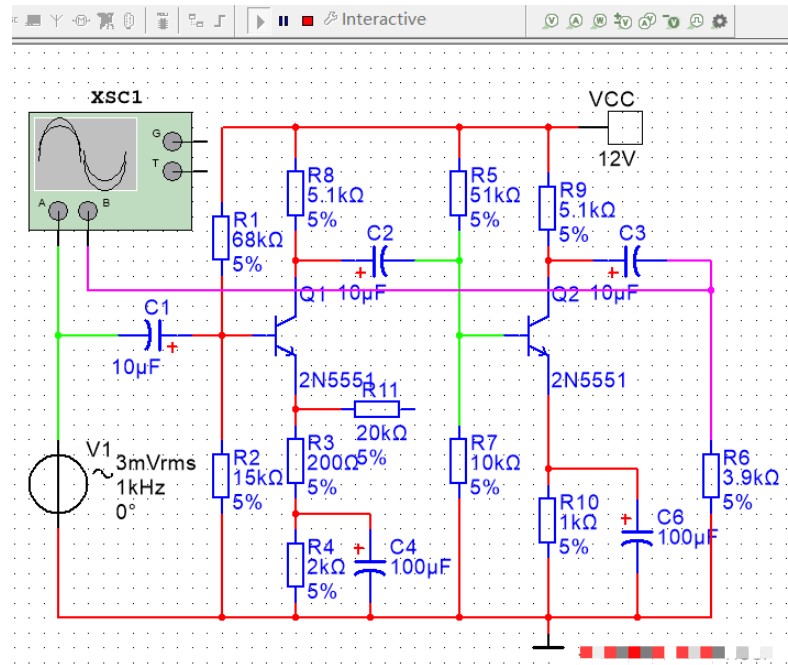

仿真中

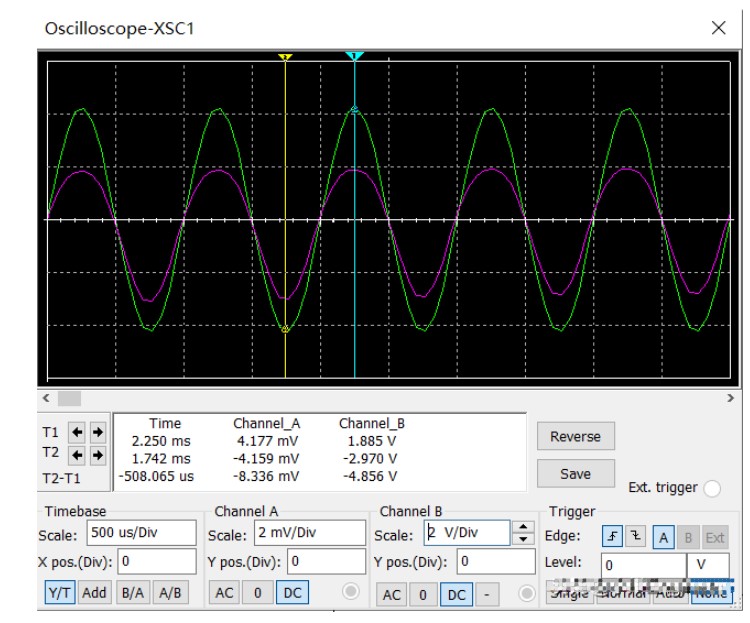

示波器波形图
多级放大电路中，随着级数的增多，信号幅度越来越大，因晶体管特性曲线的非线性引起的失真也就越来越严重，通常加负反馈来减小失真。该图是最常见的负反馈方式。操作方法同前。示波器调节：X轴扫描为500μS/Div，A通道Y轴幅度为2mV/Div，B通道Y轴幅度为2V/Div。
