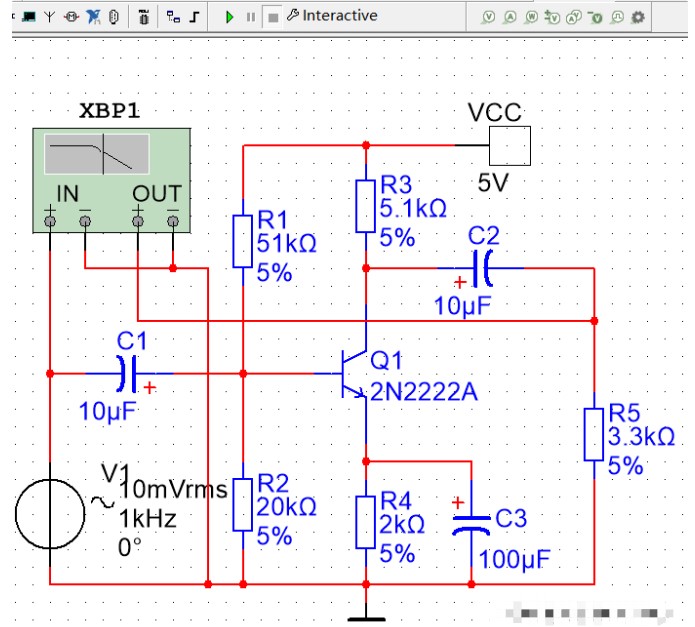

仿真前

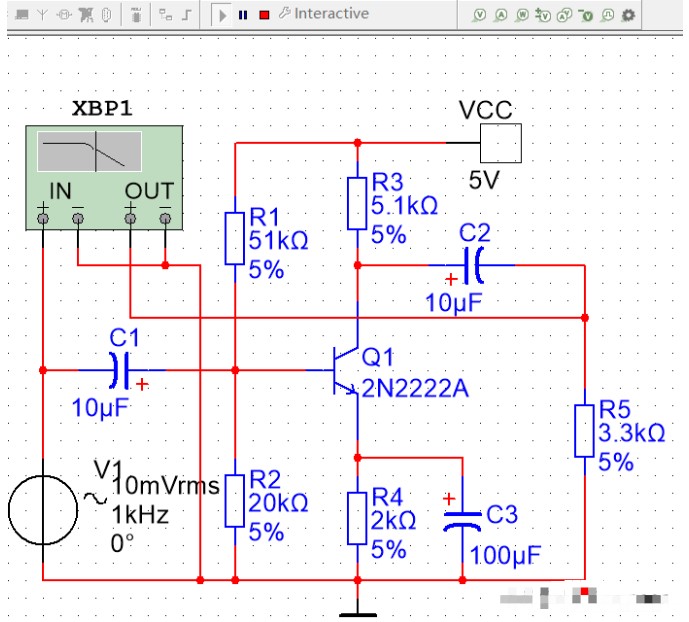

仿真中

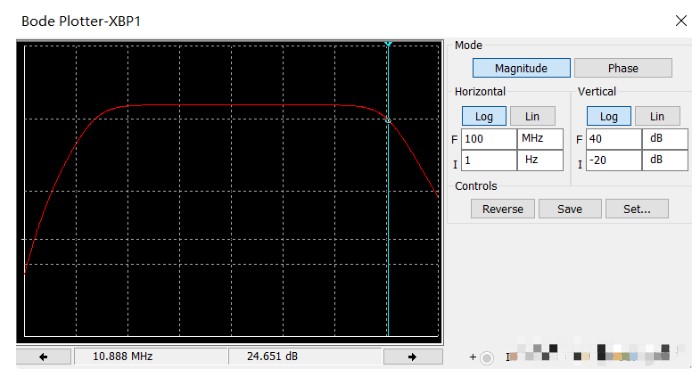

波特图·
影响放大电路高频特性的因素主要是晶体管的高频特性。本仿真中保持其他元件参数不变，仅将晶体管改为2N2222A。双击波特图仪图标，按下述要求调节：Mode区，选择Magnitude；Horizontal区，选择Log，F值为100MHz，I值为1Hz；Vertical区，选择Log，F值为40dB，I值为-20dB。打开电源开关，就观察到完整的幅频特性曲线。拖动读数指针在曲线中间部位，测量出中频时的增益，再分别求出高、低端的-3db频率点，测得 f（H）=10.8MHz。
今天的仿真就到这里，下次给大家仿真两级阻容耦合放大电路的频率特性。
