NMOS管共源放大电路的仿真分析

时间:2024-04-22 11:58来源:[db:来源] 作者:admin 点击: 次
[db:摘要]
小川今天给大家介绍的是NMOS管共源放大电路的Multisim仿真及分析。希望大家能够多多支持。

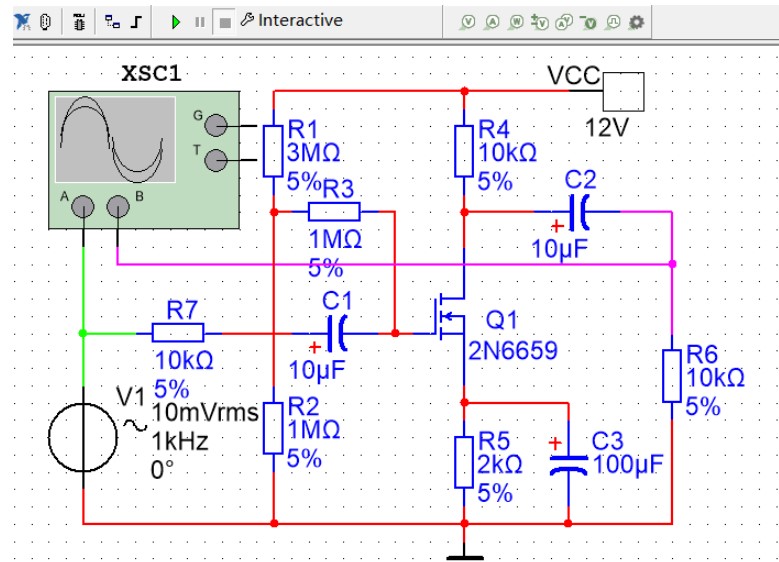

仿真前

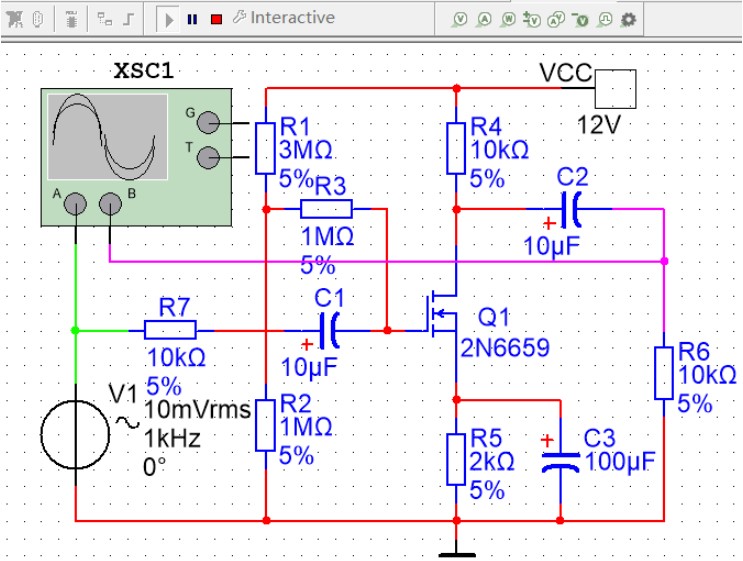

仿真中

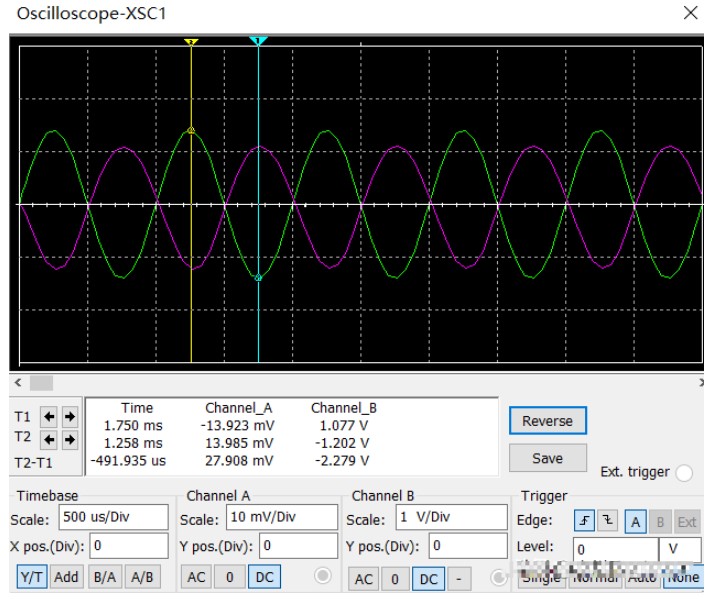

示波器波形图
NMOS管因具有极高的输入电阻，所以偏置电路必须采取措施尽量减小对输入电阻的影响。操作方法同前。示波器调节：X轴扫描为500μS/Div，A通道Y轴幅度为10mV/Div，B通道Y轴幅度为1V/Div。
