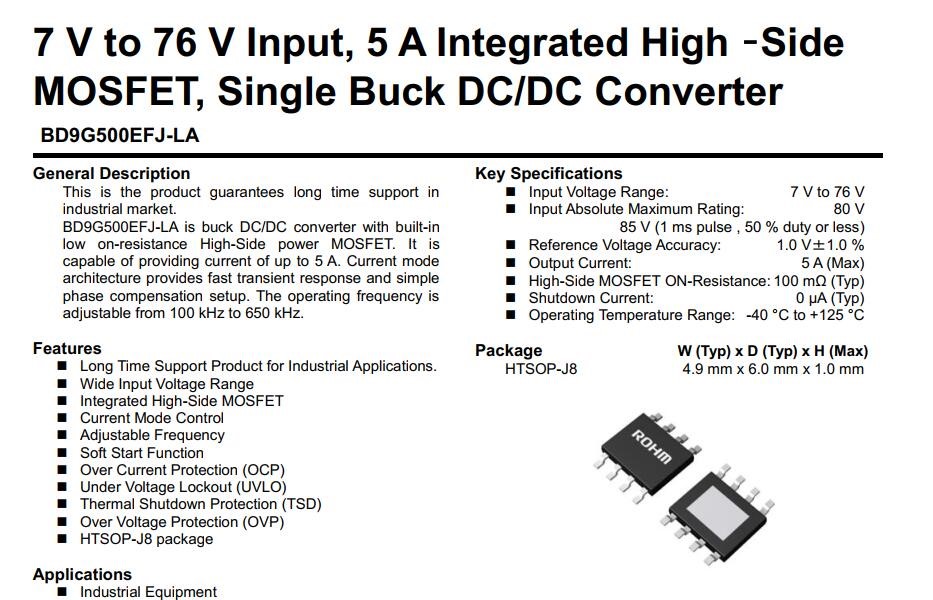

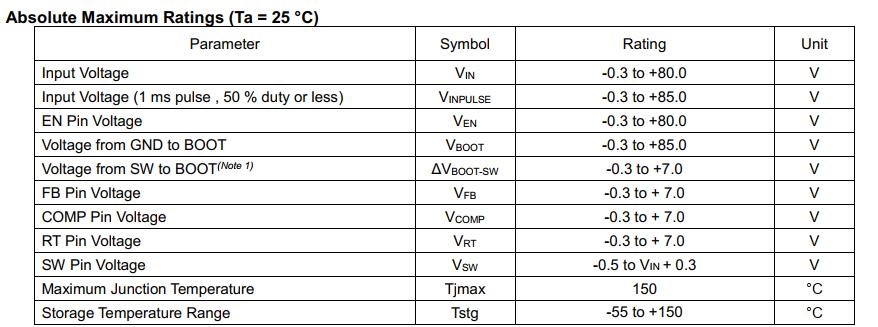

※文章转载自电子产品世界，作者为mamneng 大家好，我是mamneng，非常幸运通过罗姆和电子产品世界的筛选拿到评估板。 在开始正文内容之前，请允许我先介绍一下罗姆集团。 罗姆(ROHM)株式会社是全球知名的半导体厂商之一，资本金为86,969百万日元(2014年3月31日现在)，总部所在地设在日本京都市，1958年作为小电子零部件生产商在京都起家的罗姆，于1967年和1969年逐步进入了晶体管、二极管领域和IC等半导体领域。2年后的1971年，罗姆作为第一家进入美国硅谷的日本企业，在硅谷开设了IC设计中心。以当时的企业规模，凭借被称为”超常思维”的创新理念，加之年轻的、充满梦想和激情的员工的艰苦奋斗，罗姆迅速发展。 罗姆的生产、销售、研发网络遍及世界各地。产品涉及多个领域，其中包括IC、分立元器件、光学元器件、无源元件、模块、半导体应用产品及医疗器具。在世界电子行业中，罗姆的众多高品质产品得到了市场的许可和赞许，成为系统IC和最新半导体技术方面首屈一指的主导企业。 随着5g和AI技术迅猛发展，消费类，车载，工控类等对所使用的电源IC提出了越来越高的要求：不仅要小型高效，还要具有高耐压性能，以确保即使受到雷电等引起的突发性浪涌电压也不会损坏；而且还要能支持大电流，以使众多功能工作，满足EMC设计。 罗姆2021年推出量产大流的、内置MOSFET的降压型DC/DC转换器IC*1“BD9G500EFJLA”和“BD9F500QUZ”。这两款新产品采用电源系统中的BiCDMOS高耐压工艺，并利用ROHM擅长的模拟设计技术开发而成，是内置MOSFET的非隔离型DC/DC转换器IC。 今天，将先为大家带来BD9G500EFJ-EVK-001的开箱。 一：开箱篇 “BD9G500EFJ-LA”适用于48V电源系统，具有业内超高的80V耐压，同时由于其内置MOSFET，可实现同类产品中高达5A的输出电流，且支持大功率，从而有助于5G通信****和充电桩等设备实现更高可靠性和性能。 BD9G500EFJ-LA 关键参数介绍：

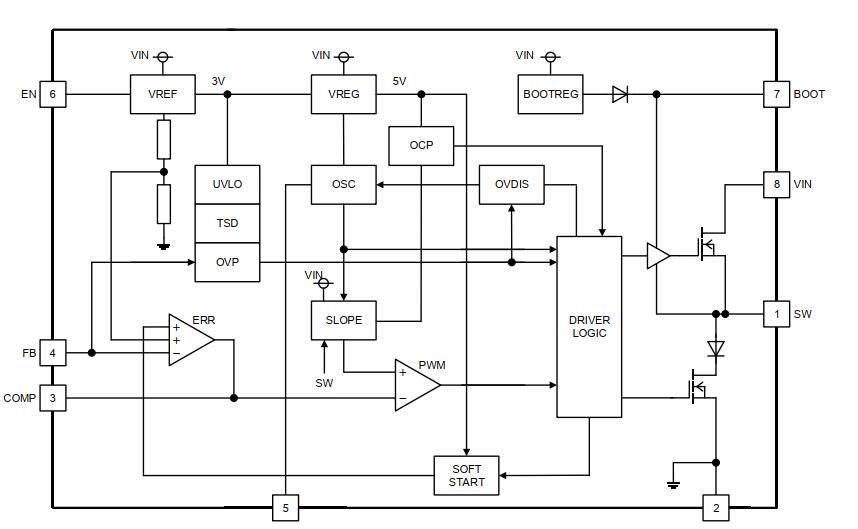

芯片内部框图： 一个小小的电源芯片做到这么精致，可见日本科技研发工作者的工匠精神值得学习借鉴。
开发板照片：

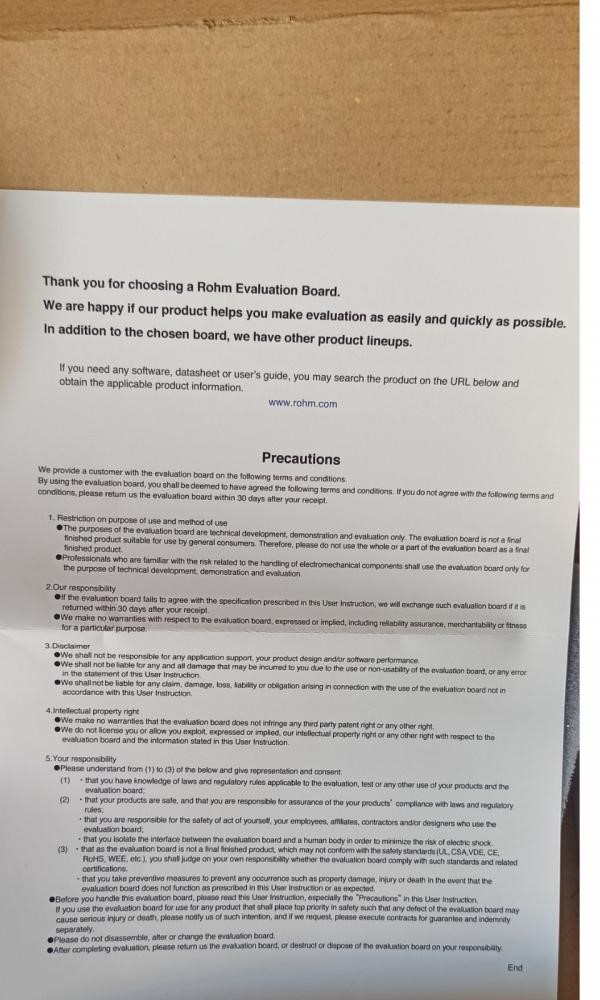

说明书：

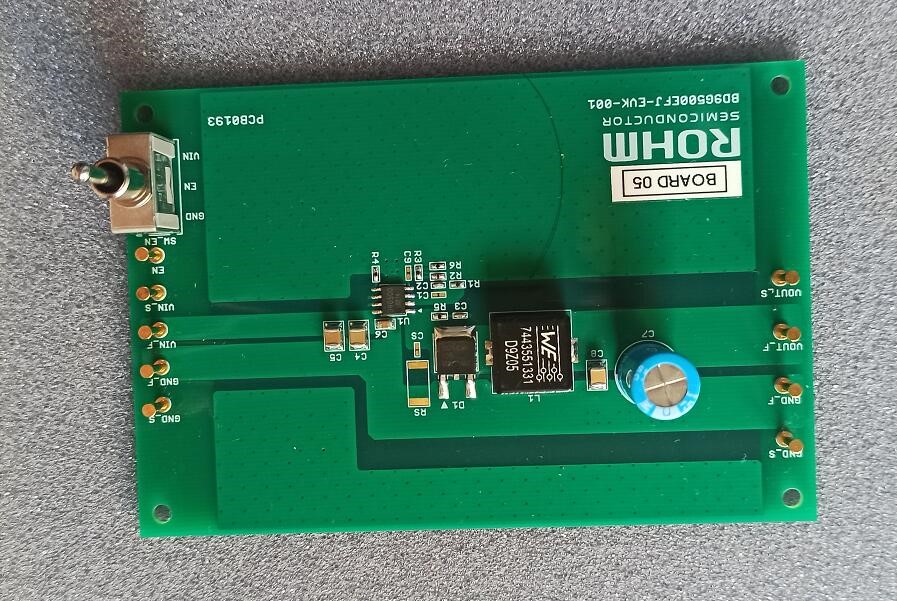

正面板，元器件布局十分整齐，芯片BD9G500EFJ关键测试信号线，电源线通过铜柱引出，非常方便测试。电解电容选用进口尼吉康BT系列电解电容。 开发板BD9G500EFJ-EVK-001使用BD9G500EFJ-LA从48V输入电压输出5V。电源的输入电压范围为7V至76V，输出电压可配置为1V至0.97 x VIN V，带外部电源电阻。工作频率可在100 kHz和650 kHz之间配置，并连接外部电阻器到RT引脚。这是一个电流模式控制DC/DC转换器，提供快速瞬态响应性能和简单的相位补偿设置。内置功能包括防止浪涌电流的可变软启动功能启动时，UVLO（欠压锁定）、TSD（热关机检测）、OVP（过压保护）、OCP过电流保护）和OVDIS（过压放电）

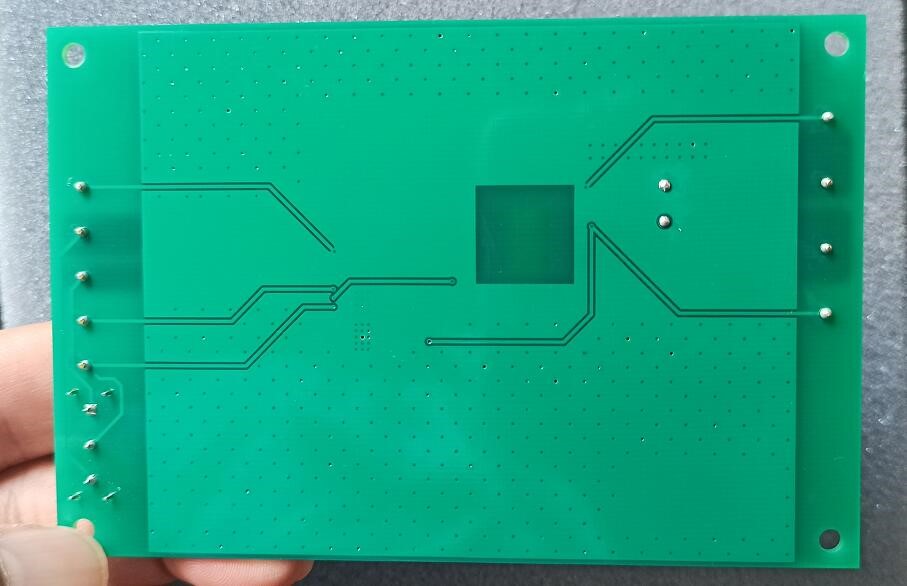

反面：

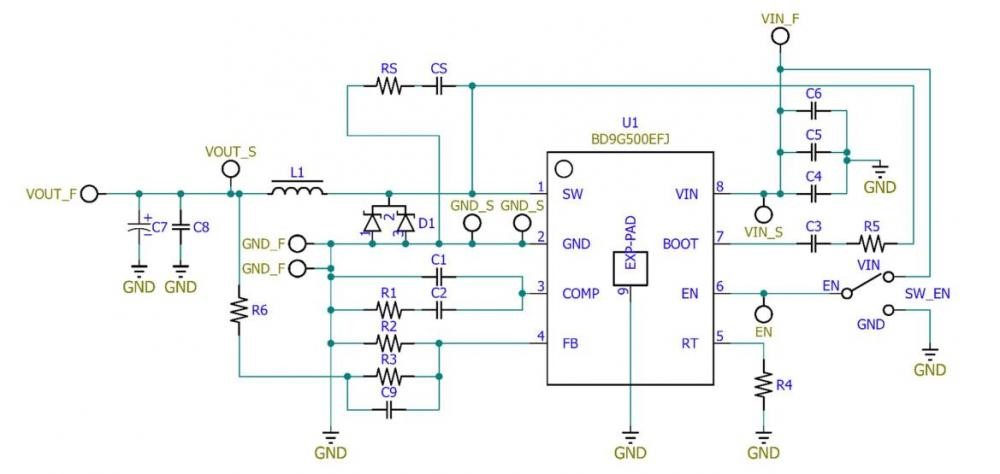

开发板原理图：

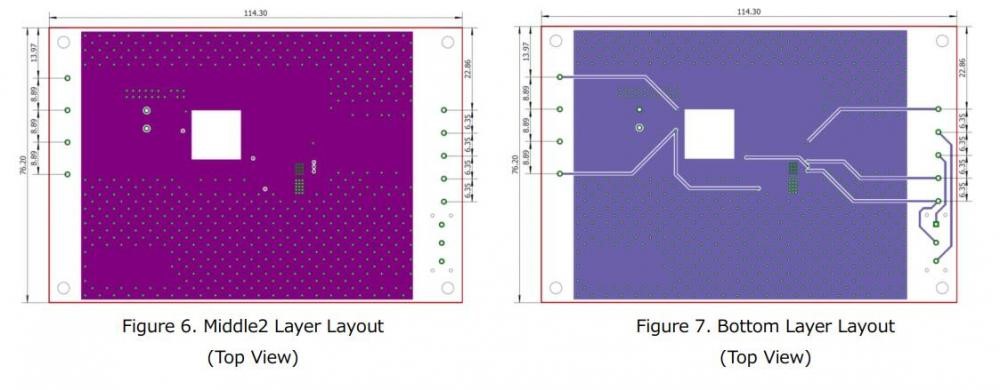

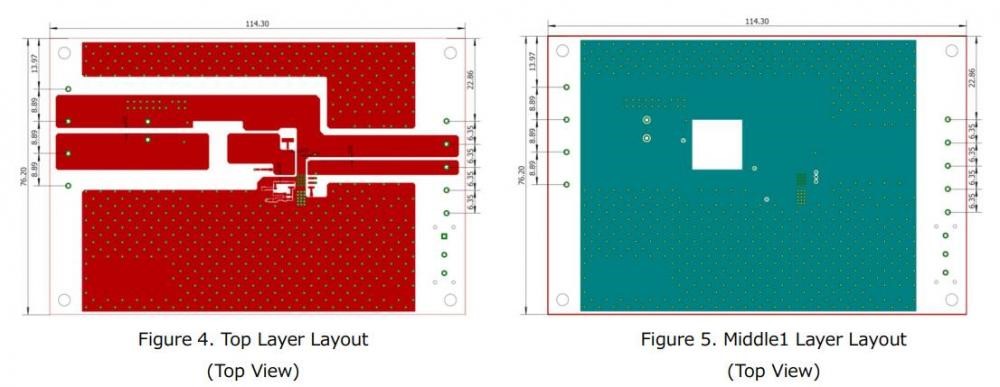

注意要点：Operating Procedure 1.关闭直流电源电源开关，并将电源的GND端子连接到EVK的GND_F引脚。 2.将直流电源的正极端子连接到EVK的VIN_F引脚。 3.在EVK的VOUT_F引脚和GND_F引脚之间连接负载。如果是电子负载，请关闭负载。 4.将电压表的正极端子连接到EVK的VOUT_s引脚，将GND端子连接至EVK的GND_s引脚。 5.将SW_EN开关向VIN侧倾斜。 6.打开直流电源。确保电压表读数为5V。 7.打开电子负载。 （注意）此EVK不支持热插拔。不要执行热插拔测试。 PCB赏析，PCBlayout精美：
以上就是本期分享的内容，下期我们将继续，尽情期待。 |
