压力传感器测量施加在单位区域（例如气体、液体或床垫等特定平台上的力体）的力。压力传感器充当传感器，并产生与其所承受的力相对应的电压电信号。该输出电压通常在毫伏范围内非常低。为了捕获这种低压信号，必须使用非常灵敏和精确的器件，本文介绍了芯炽8/16通道24位模数转换器SC1644可进行精密压力传感器测量。

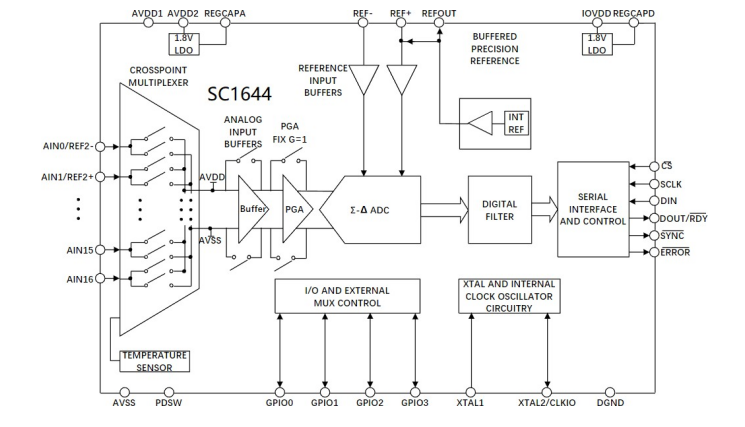

SC1644芯片模块示意图 SC1644用于压力传感器的主要性能及优势：

1、低功耗、8/16通道高集成度的多路复用模数转换器；

2、内部集成:精密模拟输入缓冲器和参考输入缓冲器；2.5V精密基准电压源(3.5ppm/°C)；交叉点多路复用器(支持系统诊断功能)；8个全差分或16个单端通道、时钟振荡器；GPIO和GPO引脚用于控制外部多路复用器

3、快速灵活的输出速率:1.25SPS至31.25kSPS。

4、通道扫描数据速率：6.21kSPS/通道数(建立时间:161µs)。

5、性能规格：17.5位无噪声分辨率(31.25kSPS)；24位无噪声分辨率(1.25SPS)；积分非线性(INL)：±3ppm/FSR。

6、50Hz和60Hz抑制:85dB，建立时间为50ms。

7、工作电压：3.3V或5V；电流：4mA。

8、3/4线串行数字接口(SCLK为施密特触发器)；CRC差错校验；SPI、QSPI、MICROWIRE和DSP兼容。

9、提供QFN-40封装6mm×6m。
