光学模数转换器运用光学方式取代电子采样/保持编码和量化电路中的一个或几个部分。在光谱编码模数转换器中，首先将电压信号转换为光波长信号，同时完成信号的光采样,再由器件周期的光谱传输函数实现在波长域内的编码。由于信号的采样和编码在不同部分完成，采样速率和转换位数可以分别增强、以获得尽可能高的转换速率和转换位数。

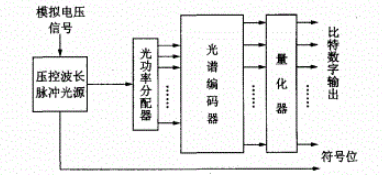

光谱编码模数转换器

方案中的芯炽SC2245专为数字化高频宽动态范围信号而设计，非常适合要求苛刻的成像和通信应用。采用多级差分流水线架构，双通道、14 位模数转换器，支持80MSPS/65MSPS/40MSPS/25MSPS/10MSPS，内置高性能采样保持电路和片内基准电压源，芯片采用3V模拟电源供电，一个单独的输出电源能驱动0.5V至3.6V逻辑电路。

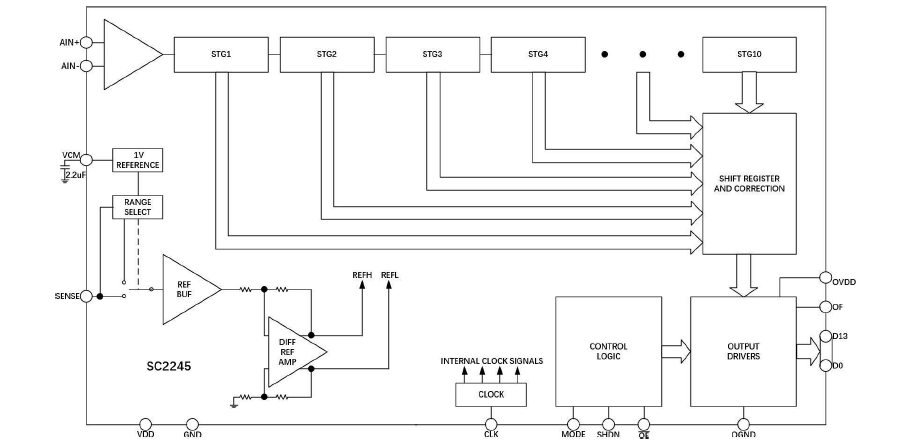

SC2245功能模块图

此外SC2245在80MHz采样下拥有72.8dB的信噪比和85dB的无杂散动态范围，可用于远远超过奈奎斯特频率的输入信号。直流规格包括±1LSB INL（典型值），±0.25LSB DNL（典型值）和无漏失码。输入端参考噪声很低，仅为 0.96LSBRMS。

芯炽SC2245主要性能：

• 3V 电源供电，灵活输入范围：1VP-P to 2VP-P；

•低功耗：60mW(10MSPS)，218mW(80MSPS)；

• 80MHz 采样，30.5MHz 输入：信噪比(SNR)72.83dBFS，无杂散动态范围(SFDR):85.62dBFS；

•微分非线性(DNL)：±0.25LSB(典型值)输入端参考噪声：0.96LSBRMS；

•片内基准电压源和采样保持电路，提供QFN-32 封装；
