国芯思辰| 水质监测系统AD采集模块可使用GAD768

时间:2023-12-10 11:26来源:未知 作者:admin 点击:
随着科学技术的进步,水质监测技术迅速发展,仪器分析、计算机控制等现代化手段在水质监测中得到了广泛应用,以下是水质 检测 信号 框图,首先通过 传感器 解析仪采集PH传感器和

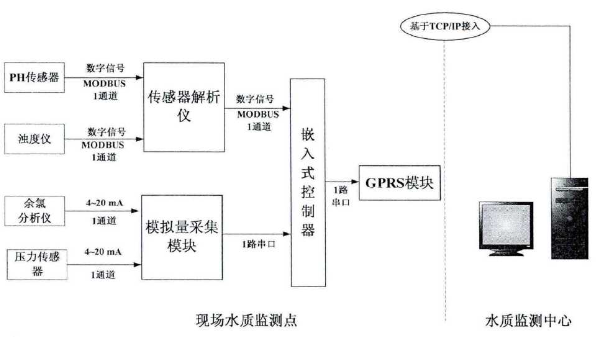

随着科学技术的进步,水质监测技术迅速发展,仪器分析、计算机控制等现代化手段在水质监测中得到了广泛应用,以下是水质检测信号框图,首先通过传感器解析仪采集PH传感器和浊度仪数据,模拟量采集模块完成余氯分析仪与压力传感器的信号采集,模拟量采集模块、控制器嵌入式控制器相连,所有传感器数据指定的服务器发送。

国芯思辰| 水质监测系统AD采集模块可使用GAD768

GAD7689采集模块:

由于水质监测系统需要采集两路模拟量信号,即余氯分析仪和压力传感器输出的电流信号,并将此模拟量信号进行模数转换,输出到嵌入式控制器。SAR型八通道16位ADC GAD768目前已被广泛应用于多通道系统监控、医疗仪器、数据采集等设备中,该ADC采用单电源供电

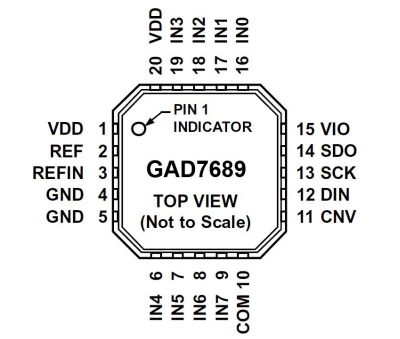

GAD7689芯片特点:

GAD7689拥有多通道低功耗数据采集系统所需的所有组成部分,包括: 无失码的真16位SAR ADC;用于将输入配置为单端输入、差分输入、单极性或双极输入的8通道低串扰多路复用器;内部低温漂带隙基准源(可选2.5V或 4.096V)及缓冲器;温度传感器;可选择的单极点滤波器;以及当多通道依次连续采样时非常有用的序列器。

国芯思辰| 水质监测系统AD采集模块可使用GAD768

GAD7689使用简单的SPI兼容接口实现配置寄存器的写入何转换结果的读取,数字接口使用单独的供电电源(VIO),被设定为逻辑电平,功耗与采样率成正比。

GAD7689关键参数

•吞吐速度250KSPS,动态范围88dB;

•积分非线性±0.8LSB(典型值),最差值±1.6LSB;

•功耗13.0mW@5V, 250KSPS;

•待机电流50nA,工作温度范围为−40°C至+85°。

•采用小型的20引脚QFN封装。
