可编程控制器（简称PLC）是专为在工业环境中应用而设计的一种工业控制用计算机，在各种工业设备上得到了广泛的应用，在机床的电气控制中应用也比较普遍，这些应用中常见的是将PLC用于开关量的输入和输出控制。随着PLC技术的发展，它在位置控制、过程控制、数据处理等方面的应用也越来越多。

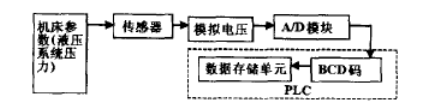

PLC采集、处理模拟量的一般过程在PLC组成的自动控制系统中，对物理量（如温度、压力、速度、振动等）的采集是利用传感器（或变送器）将过程控制中的物理信号转换成模拟信号后，通过PLC提供的专用模块，将模拟信号再转换成PLC可以接受的数字信号，然后输入到PLC中。整个数据传送过程如图下图所示，方案使用的是芯炽SC1421模数转换器。

芯炽SC1421是一款快速、12位模数转换器，采用+5V单电源供电，它内置一个6微秒（µs）逐次逼近型模数转换器、一个片内采样保持放大器、一个片内时钟和一个高速串行接口。

SC1421通过一个高速串行接口端口输出数据，这个双线串行接口具有一个串行时钟输入和一个串行数据输出，通过外部串行时钟可访问该器件中的串行数据。除线性度、满量程和失调误差等传统直流精度规格外，SC1421的动态性能参数也做了详细规定，包括谐波失真和信噪比。该器件可接受的模拟输入范围为±10V，采用+5V单电源供电，典型功耗仅 25mW。

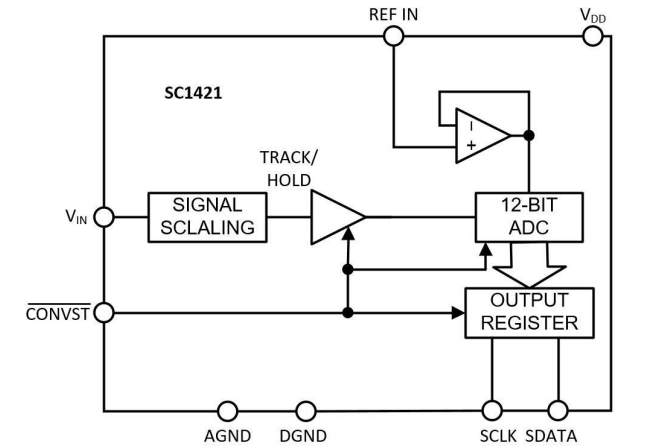

芯炽SC1421模块示意图

芯炽SC1421产品应用亮点：

1、快速、12位ADC采用8针引脚封装；SC1421内置一个6微秒（µs）ADC，一个跟踪/保持放大器，控制逻辑和一个高速串行接口，所有这些都封装在8针引脚管壳中，这比其他解决方案节省了相当大的空间。

2、低功耗，单电源运行；SC1421采用+5V单电源运行，消耗仅为25毫瓦。这种低功耗，单电源的特性使它成为电池供电或便携式应用的理想选择。

3、高速串行接口；该部件提供高速串行数据和串行时钟线，允许一个简单的两线串行接口工作。
