一款国产24位高精度ADC——AS1412

时间:2023-02-24 11:26来源:未知 作者:admin 点击:
最近在开发一款产品时,用到了一颗国产高精度 ADC , 原子 半导体 的AS1412,了解到该产品的一些优势,不仅精度高、线性度好,功耗还低,能够满足很多力的传感测量,比如各种秤的

  最近在开发一款产品时,用到了一颗国产高精度ADC, 原子半导体的AS1412,了解到该产品的一些优势,不仅精度高、线性度好,功耗还低,能够满足很多力的传感测量,比如各种秤的应用、工业设备、仪器仪表等。

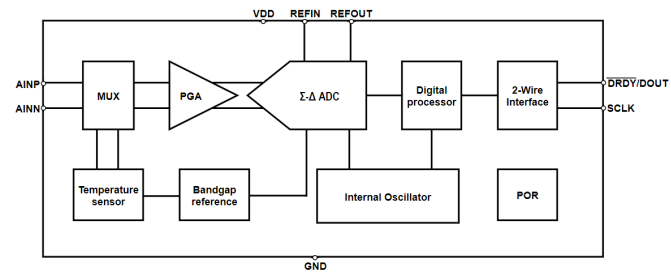

  从下面这幅图中可以看出AS1412的主要构成和特点。



  这颗器件内部主要集成了:1)MUX多路复用开关用于设置采样外部信号或者内部温度传感器; 2)PGA可以设置增益为×1、×2、×64、×128;3)ADC内核及后续的数字处理单元,过采样之后可以输出10Hz-1.25kHz的转换数据;4)内部温度传感器经2点校准可以达到+/-1℃的精度; 5)带隙基准源、时钟等辅助电路单元。

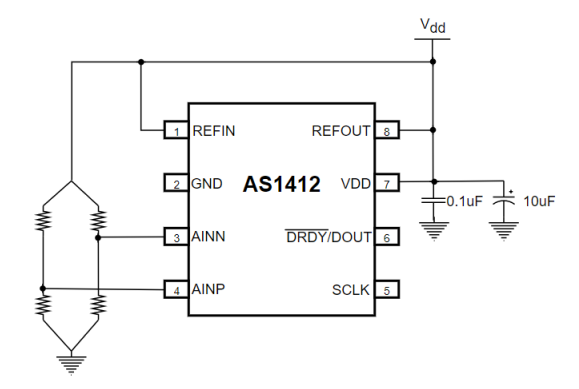

  以下是AS1412用于称重测力的示意图,ADC可以直接采样传感器的差分输出信号,传感器激励与ADC基准采用相同的电压源以降低系统成本,也可以采用恒流驱动传感器以提高抗干扰性能。



  AS1412芯片较高的集成度使得整个应用电路非常简洁。软件方面,MCU可以通过DOUT和SCLK直接读取ADC转换数据进行后续的处理。
