本文介绍Ltspice 二极管的使用。

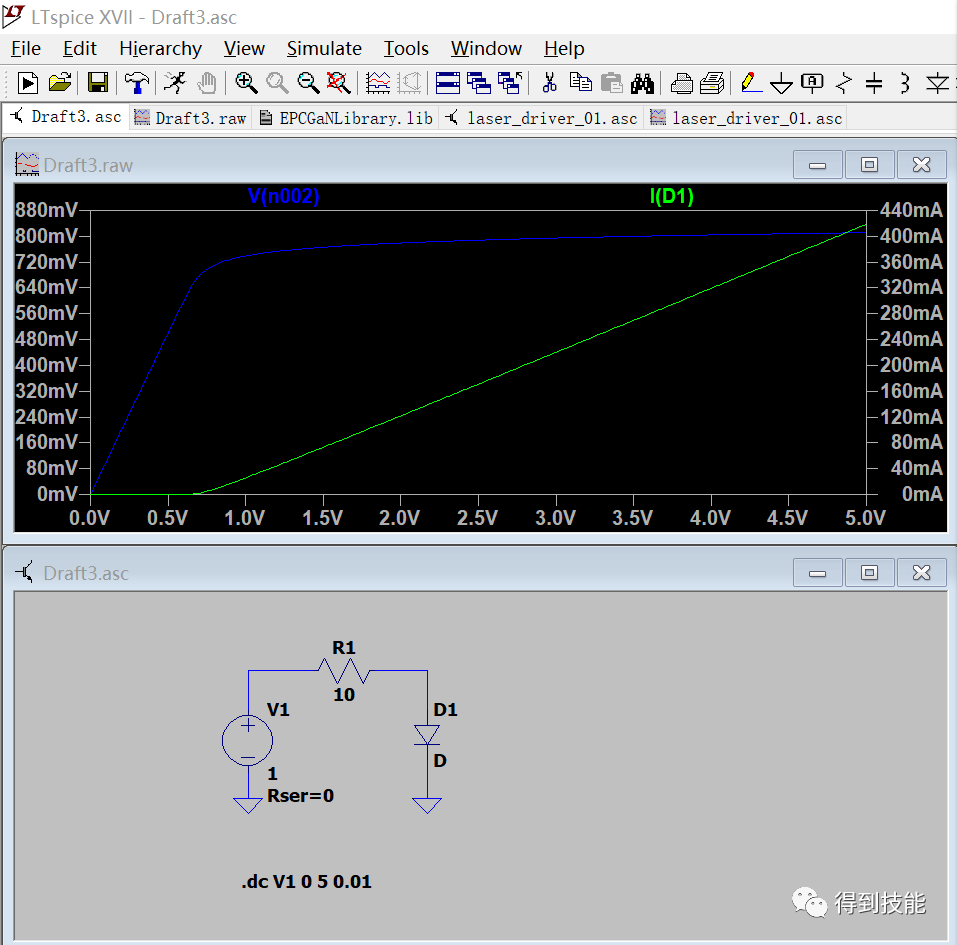

1.默认的二极管

开启电压约为0.7V，内阻约为0.3Ω。

首先加入一个电压源、10Ω电阻和一个二极管。

为了使电路理想化，电压源的内阻设置为0，电压从0到5V做直流扫描，可以看到默认二极管的导通电压约为0.7V，V1=5V时，仿真结果显示此时电流为0.41A，所以可以知道二极管的电阻约为 (5-0.7)V/0.417A-10Ω=0.31Ω。

此时V(D1) = 0.417A*0.31Ω + 0.7=0.829 V

仿真结果显示 V(D1)=0.811V，这个误差应该是来源于开启电压0.7V的估计有误差引入的。

2. 理想二极管

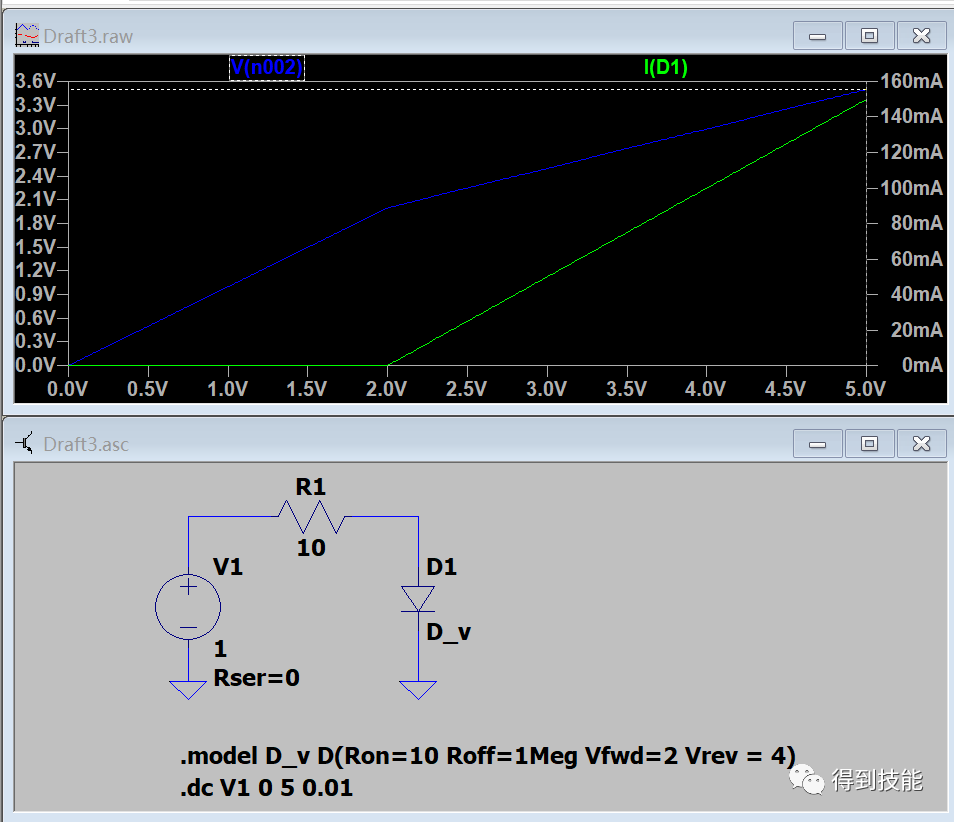

将二极管的值命名为D_v，同时增加命令

.model D_v D(Ron=10 Roff=1Meg Vfwd=2 Vrev = 4)

表示二极管内阻10Ω，关闭时候电阻为1MΩ，导通电压为2V，反向击穿为4V

可以看到电压增加到2V之后，电路中开始有电流，即开启电压为2V。在V1=5V时，电路中的电流为 （5-2）V/20Ω=0.15A，和仿真结果一致。V(D1)=0.15A*10Ω+2V=3.5V，和仿真结果一致。

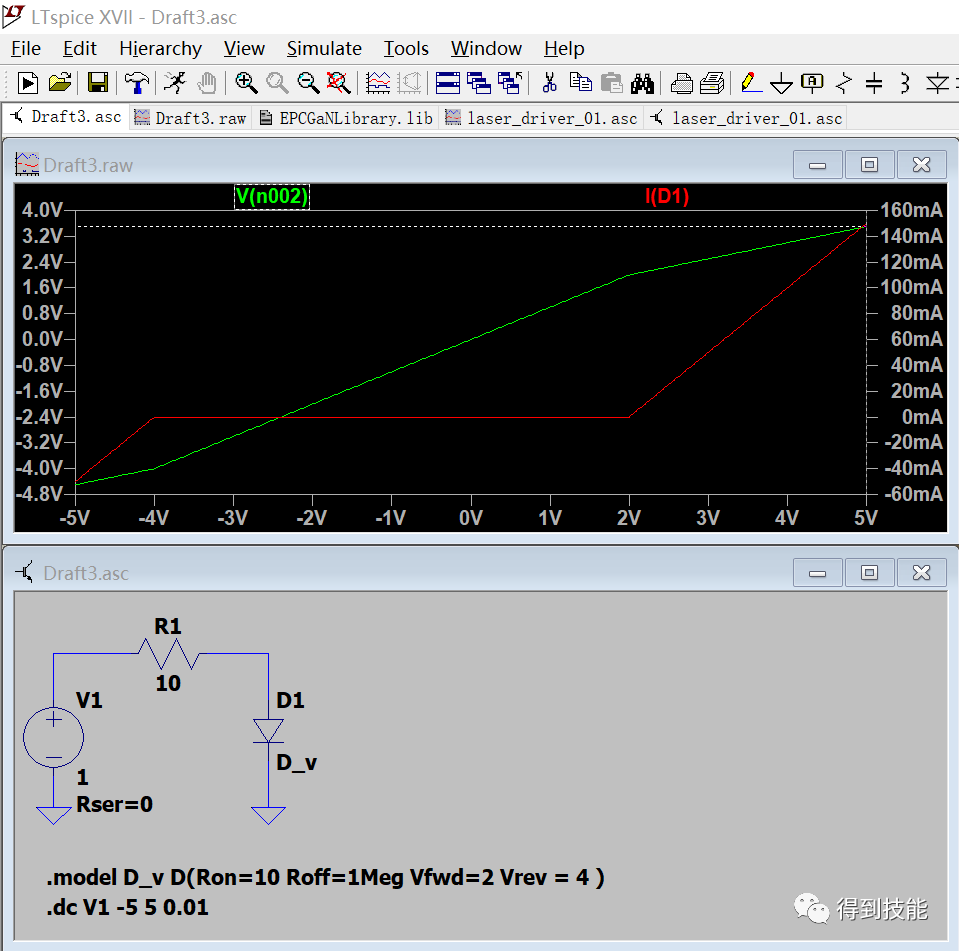

3.如果将直流扫描的电压从-5V到+5V，则可以看到-4V之后为导通状态，和预设的一致。

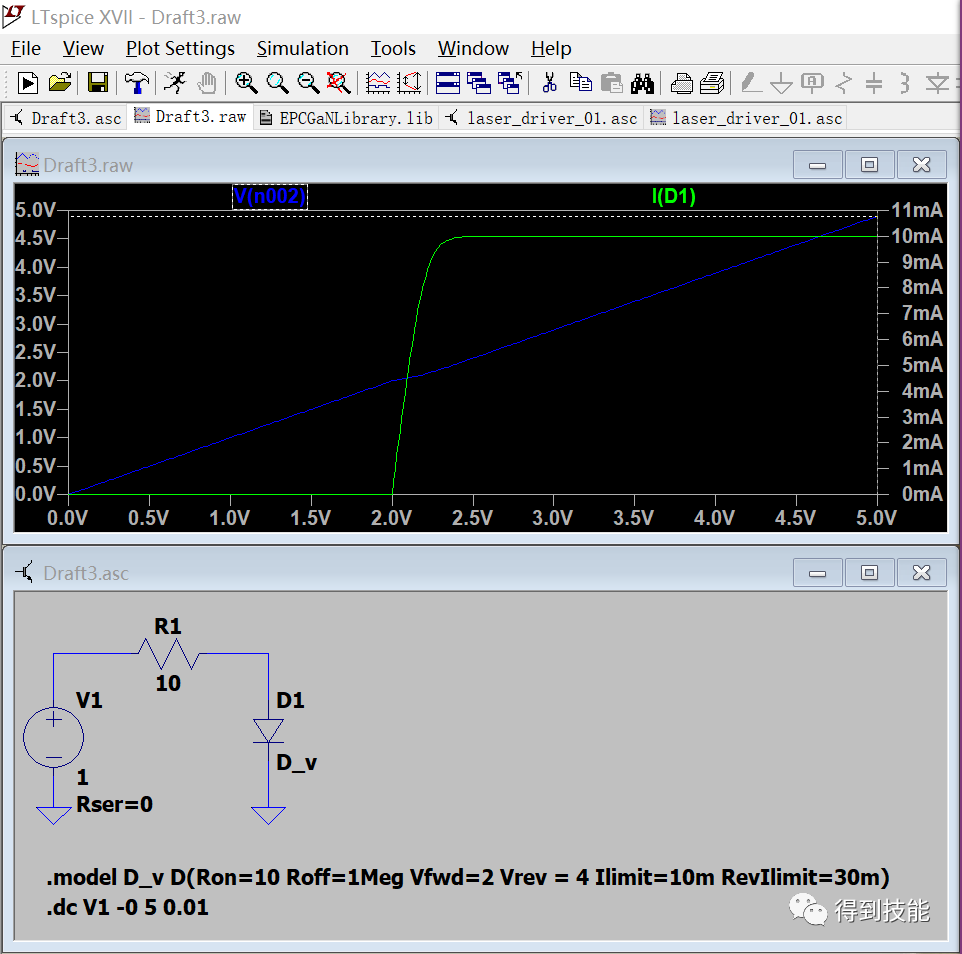

4.另外，还可以通过设置限流参数 Ilimti 和 revlimit来制定正向导通和反向击穿的状态。

此时，电路中导通的电流被限制在10mA。

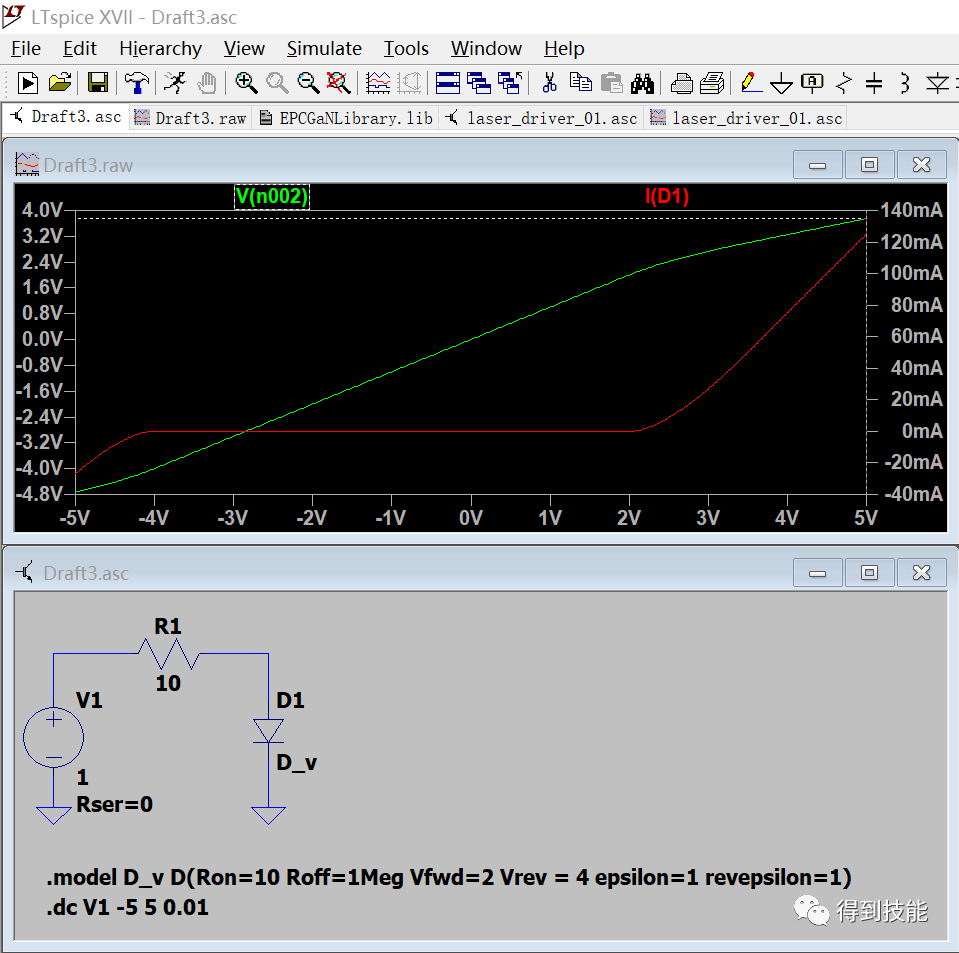

5.在3中可以看到在导通和截止状态并没有一个过度的区间，是直接拐过去的，函数不可导，这在实际中是不存在的。为了使得和实际情况更吻合，可以采用平滑因子进行设置。

如此，二极管开启前后就有一个过渡的区间，和真实的器件性能更接近。
