小型高速开关二极管1N4148在电路中的应用

时间:2023-09-04 11:35来源:未知 作者:admin 点击:
一、前言 所有的 电子 电路中基本上都会用到 二极管 ,它的特性也是非常之多,最主要就是单方向导电性(单向导电性的两根引脚之间的 电阻 分为正向电阻和反向电阻两种)。 人们

一、前言

所有的电子电路中基本上都会用到二极管,它的特性也是非常之多,最主要就是单方向导电性(单向导电性的两根引脚之间的电阻分为正向电阻和反向电阻两种)。 人们利用这些不同特性构成各种具体的应用电路,分析不同电路中的二极管工作原理时,要用到二极管的不同特性,选择二极管的什么特性去分析电路是最大困难之一,只有掌握了二极管的各种特性,才能从容地分析二极管电路的工作原理。 今天给大家介绍1N4148小型高速开关二极管在电路中到底做什么用的!

二、1N4148简介

1N4148是一种小型的高速开关二极管,开关比较迅速,其封装包括DO35、LL34、SOD323、SOT23。 主要特点是100V反向耐压和150mA平均正向电流,非常适合一般场合做普通整流用,4pF的结电容和4nS的反向恢复时间足够满足多数场合使用。 广泛用于信号频率较高的电路进行单向导通隔离,通讯、电脑板、电视机电路及工业控制电路中也常用它。

三、1N4148二极管参数

(1) 电流 :正常正向电流150mA,最大正向电流500mA,最大重复峰值电流450mA.

(2) 电压 :最大重复峰值电压100V,最大连续反向电压75V,最大正向电压1V.

(3) 时间 :反向恢复时间trr:4ns

(4) 功率 :最大功耗Ptot:500mW

(5) 封装 :玻璃封装:SOD-27(DO-35)

(6) 针脚数 :2

(7) 外径 :1.85mm

(8) 外部长度(高度) :4.25mm

(9) 结温 :最高结温200℃

(10) 表面安装器件 :轴向引线

四、1N4148正负极判断

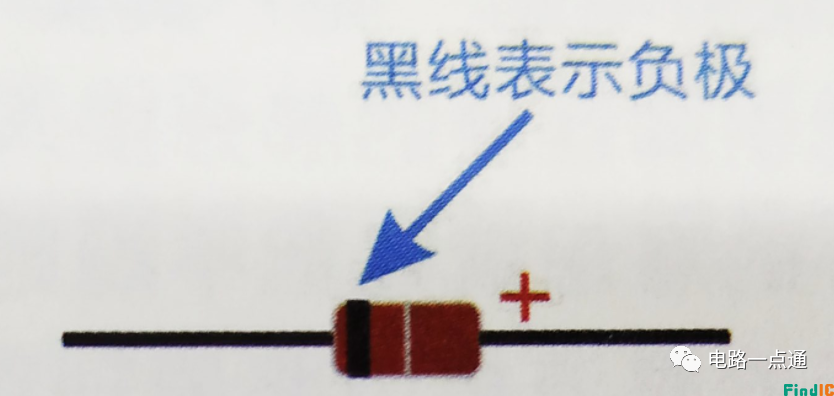

1N4148小玻璃管上有黑色环一侧的引脚是二极管的负极,另一侧是正极。如下图所示:

小型高速开关二极管1N4148在电路中的应用

五、1N4148在电路中的应用

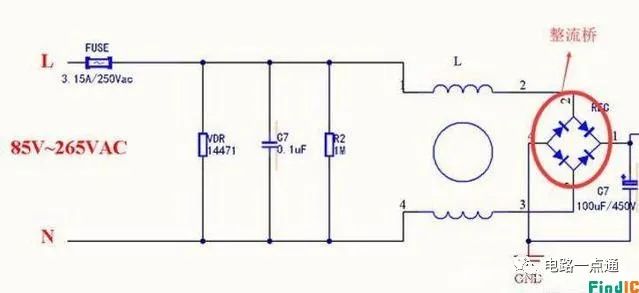

1、整流作用:利用单向导电性把交流电转换为直流电,用四个二极管首尾相连接直接集成到一个IC上制作成桥堆。

小型高速开关二极管1N4148在电路中的应用

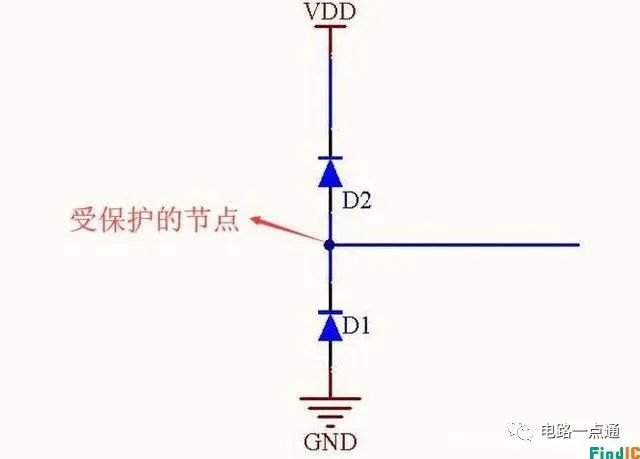

2、钳位保护电路:由两个二极管反向串联组成,两个二极管首尾连接部位是受保护的节点。以1N4148为例,当该点的电压>VDD+0.7V时候,D2导通;而当该点电压<-0.7V时,D1导通。因此,该点电压被钳位在-0.7V与VDD+0.7V 之间。

小型高速开关二极管1N4148在电路中的应用

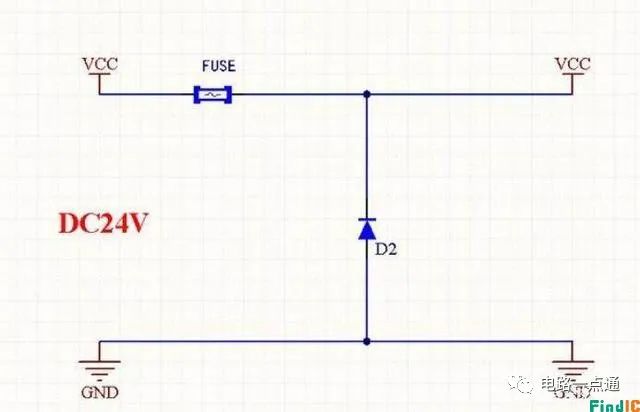

3、防反接电路:利用了一个保险丝或者0欧姆电阻以及反向并联的二极管D2,电路正常工作时,二极管反向截止不导通,同时保险丝不会被熔断;当输入端正负极接反时候,D2导通,此时的电流很大,保险丝熔断,电路被切断,后面的电路被保护。

小型高速开关二极管1N4148在电路中的应用

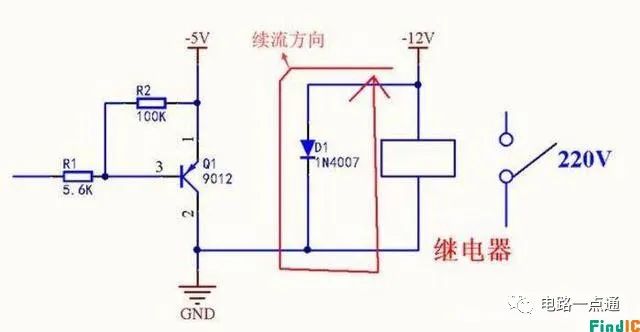

4、续流:继电器在断开时候会产生一个很大反向电动势,这个反电势会对继电器造成破坏,并联一个二极管可以吸收这个反电势,起到续流作用。

小型高速开关二极管1N4148在电路中的应用

六、1N4148、1N5819和1N4007区别

(1)1N4148 是开关二极管,耐压100V,电流150mA,正向压降1V,反向恢复速度快,4ns

1N4148是点接触型的小电流整流管,速度高,不过电流才50mA。1N4148和1N4007在一般小电流(100mA以下,反向电压100V以下)、不重要场合可应急能互相替换。

(2)1N5819 是肖特基二极管,耐压40V,电流1A ,正向压降低,反向恢复时间在10ns左右,主要用于高频电路中

高频、低压、大电流特性是1N5819二极管与普通二极管的不同点,它广泛被应用于开关电源变频器驱动器等电路,作高频、低压、大电流整流,续流、保护二极管使用。另外一个用途是稳压——利用反向特性。所以,耐压低,而电流又不大的时候,可以考虑用稳压管代替。

(3)1N4007 是普通整流二极管,耐压1000V,电流1A ,反向恢复时间在ms级别,只能用于低频电路中

普通二级管快恢复速度中,压降大,耐压高,适用于高压(12V~1000V)开关电源,还可以做稳压、钳位、单向导通和保护电路等。

七、总结

电路设计中,二极管是非常常用的基础元器件,其作用主要是防反、整流、稳压、续流、检波、倍压、钳位、包络线检测等。1N4148作为开关二极管,在单向导通隔离处大量应用,非常易于获得,以及价格低廉,通用性极广的一个小信号高频二极管。
