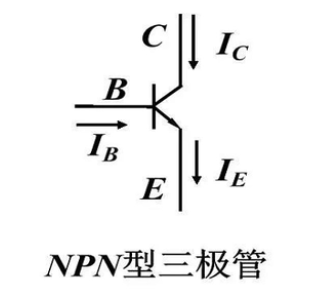

NPN型三极管的发射极(e)接地，集电极©接高电平，基极(b)接控制信号，用b-e的电流(Ib)控制c-e的电流(Ic)，e极电位最低，且正常放大时通常c极电位最高，即Vc> Vb > Ve。三极管导通，电流从c极流向e极。

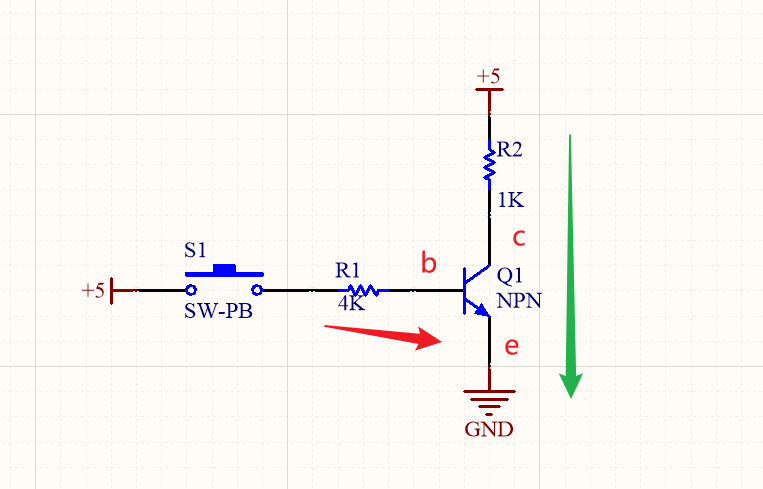

NPN型三极管开关电路原理分析

当S1闭合时，就会约有1mA电流流过be极，此时Vb点电压为0.6V左右，此时三极管会工作在饱和状态，ce极会完全打开，导通。c极的电平会被拉到0V,负载R2两端压降为5V。
综合整理自旺哥学电子、青青爱上花、CSDN技术社区
