PMOS管的工作原理

时间:2024-01-21 09:23来源:未知 作者:admin 点击:
PMOS是指n型衬底、p沟道,靠空穴的流动运送 电流 的MOS管。全称:positive channel Metal Oxide Sem ic onductor;别名:positive MOS。 PMOS管的 工作原理 使用PMOS当上管,S极直接接电源VCC,S极电压固

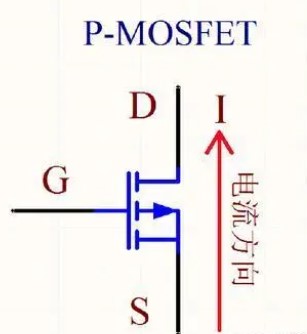

PMOS是指n型衬底、p沟道,靠空穴的流动运送电流的MOS管。全称:positive channel Metal Oxide Semiconductor;别名:positive MOS。
PMOS管的工作原理

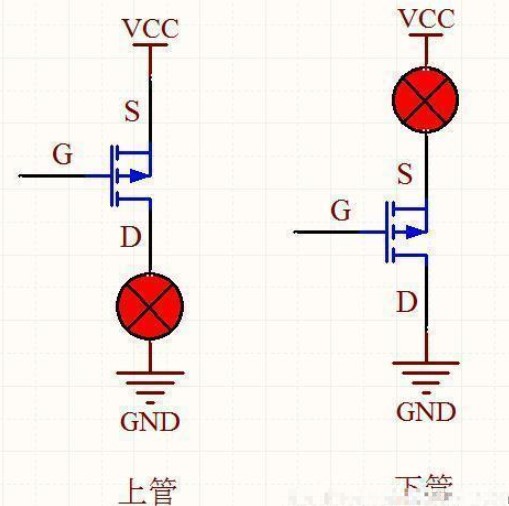

使用PMOS当上管,S极直接接电源VCC,S极电压固定,只需G极电压比S极低6V即可导通,使用方便;同理若使用PMOS当下管,D极接地,S极的电压不固定(0V或VCC),无法确定控制极G极的电压,使用较麻烦,需采用隔离电压设计。

PMOS管的线路连接方式

PMOS管,漏极D接负极,源极S接正极,栅极G负电压时,导电沟道建立。
使用PMOS当上管,S极直接接电源VCC(5V),只需将G极电压固定值为0V即可导通。
综合整理自百度百科、CSDN技术社区、思说想话
