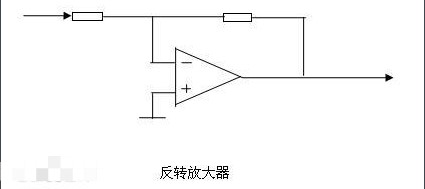

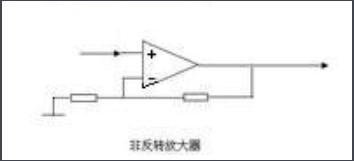

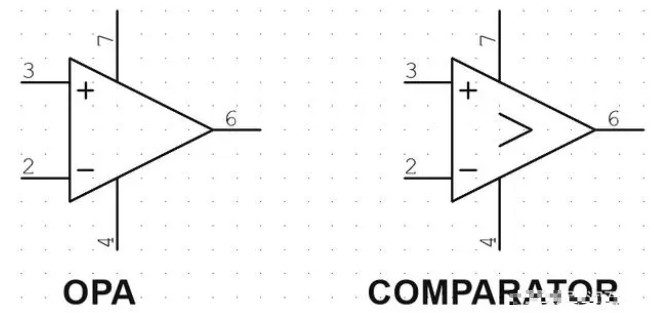

运算放大器(简称“运放”)是具有很高放大倍数的电路单元。在实际电路中，通常结合反馈网络共同组成某种功能模块。它是一种带有特殊耦合电路及反馈的放大器。其输出信号可以是输入信号加、减或微分、积分等数学运算的结果。由于早期应用于模拟计算机中用以实现数学运算，因而得名“运算放大器”。 运算放大器的工作原理 运放如图有两个输入端a(反相输入端)，b(同相输入端)和一个输出端o。也分别被称为倒向输入端非倒向输入端和输出端。当电压U-加在a端和公共端(公共端是电压为零的点，它相当于电路中的参考结点。)之间，且其实际方向从a 端高于公共端时，输出电压U实际方向则自公共端指向o端，即两者的方向正好相反。当输入电压U+加在b端和公共端之间，U与U+两者的实际方向相对公共端恰好相同。为了区别起见，a端和b 端分别用"-"和"+"号标出，但不要将它们误认为电压参考方向的正负极性。电压的正负极性应另外标出或用箭头表示。反转放大器和非反转放大器如下图：
|
