运算放大器的工作原理 运算放大器作比较器的注

时间:2024-01-21 09:23来源:未知 作者:admin 点击:
运算放大器 (简称“运放”)是具有很高放大倍数的电路单元。在实际电路中,通常结合反馈 网络 共同组成某种功能模块。它是一种带有特殊 耦合 电路及反馈的 放大器 。其输出 信号
运算放大器(简称“运放”)是具有很高放大倍数的电路单元。在实际电路中,通常结合反馈网络共同组成某种功能模块。它是一种带有特殊耦合电路及反馈的放大器。其输出信号可以是输入信号加、减或微分、积分等数学运算的结果。由于早期应用于模拟计算机中用以实现数学运算,因而得名“运算放大器”。
运算放大器的工作原理

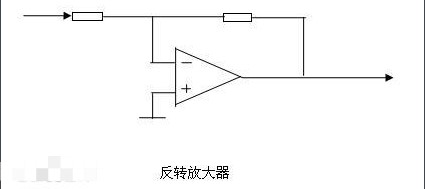

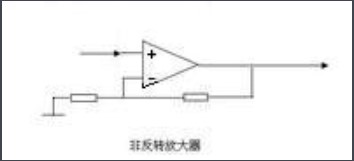

运放如图有两个输入端a(反相输入端),b(同相输入端)和一个输出端o。也分别被称为倒向输入端非倒向输入端和输出端。当电压U-加在a端和公共端(公共端是电压为零的点,它相当于电路中的参考结点。)之间,且其实际方向从a 端高于公共端时,输出电压U实际方向则自公共端指向o端,即两者的方向正好相反。当输入电压U+加在b端和公共端之间,U与U+两者的实际方向相对公共端恰好相同。为了区别起见,a端和b 端分别用"-"和"+"号标出,但不要将它们误认为电压参考方向的正负极性。电压的正负极性应另外标出或用箭头表示。反转放大器和非反转放大器如下图:

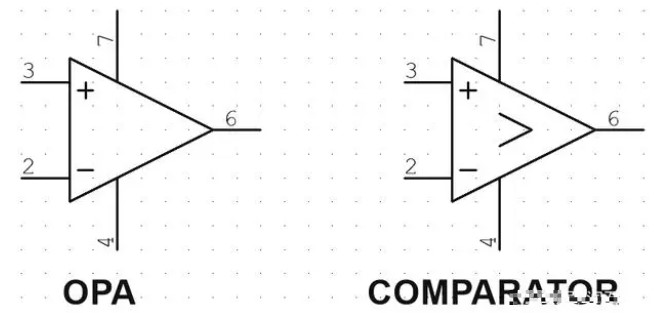

比较器和运算放大器电气符号非常相像,都是有反相、同相两个输入端和一个输出端的器件,输出端的输出电压范围一般在供电的轨到轨之间;同时比较器和运算放大器都具有低偏置电压、高增益和高共模抑制比的特点。

运算放大器作比较器的注意事项
1、如果逻辑和运算放大器共用同一电源,轨到轨运算放大器可以驱动CMOS和TTL逻辑,但运算放大器与逻辑电路如果不共用电源,则需要另外做接口电路。
2、运算放大器的设计初衷是与负反馈配合,尽可能地降低差分输入。在具体的应用中应结合实际需要的差分输入电压、与运放实际能提供的最大差分输入电压来考虑。
综合整理自百度百科、江苏润石
