集成运算放大电路内部结构

时间:2024-01-20 17:05来源:未知 作者:admin 点击:
大家好,我是电器电!我们前面已经讲过 运算放大器 的框图,今日再来看一下应会有不一样的感觉。请看下图 1 输入级要使用高性能的差分放大电路,中间放大级,为差分电路和带有

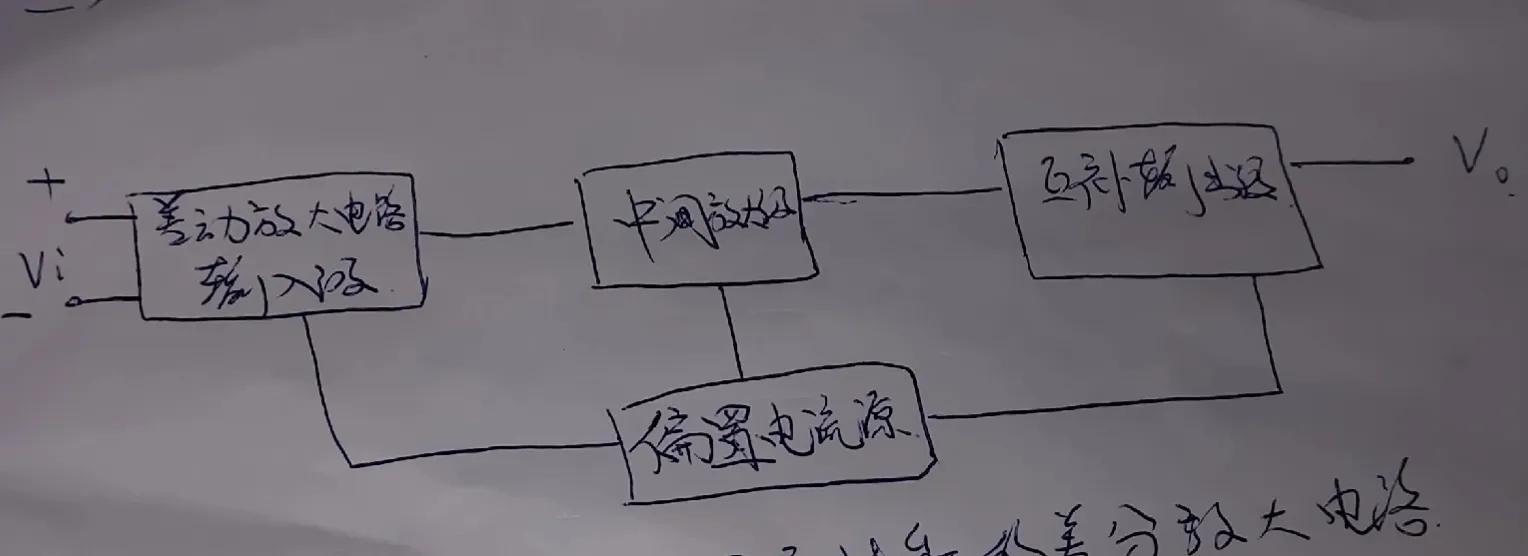

大家好,我是电器电!我们前面已经讲过运算放大器的框图,今日再来看一下应会有不一样的感觉。请看下图

1
输入级要使用高性能的差分放大电路,中间放大级,为差分电路和带有源负载的高增益放大器。互补输出级由pNP和NpN两种极性的三极管或复合管组成,主要目的是提高放大器的电流输出能力。

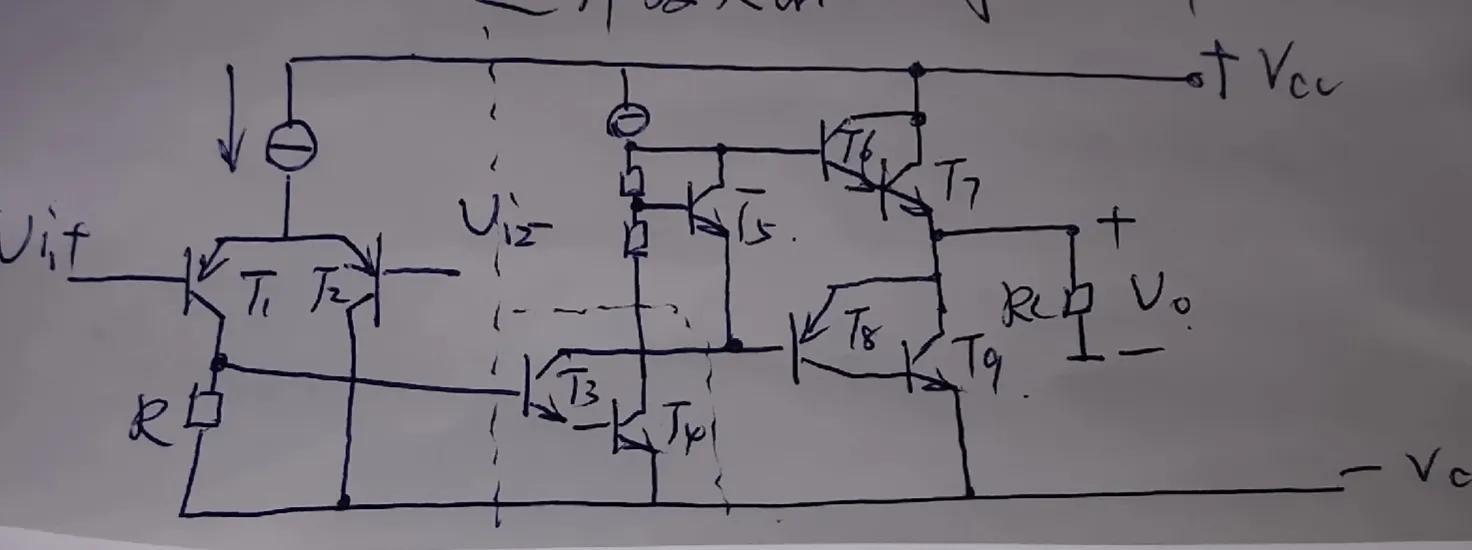

运算放大器的简化内部电路如图所示

2
前面虚线左端为差分放大级,中间虚线中下部为中间放大级,右上为互补输出级。
我们可以用瞬时极性法来判断同相端和反相端,假如Ui为正送入T1基极,所以T1集电极反相为负。瞬时的负被T3和T4组成的NpN复合管反相为正,T8和T9组成的NpN复合管发射极会跟随T8基极信号所以输出到Uo的信号为正,输入信号的相位与输出同相故为同相输入端。
如Ui还为正把它送入T2基极那么我们以前讲过这时候对面管子T1的集电极为正,那么到T3的集电极为负,T8发射极跟随基极所以输出为负,输入信号的相位与输出反相故为反相输入端。
运算放大器的输入端实际上就是差分放大器的输入端,一个同相输入端,一个反相输入端。同相端的电压在运算放大器里叫Up,反相端的电压叫Un。
从2图可知差分放大器单端输出信号后送给T3T4复合管组成的共发射极电压放大器,复合管电压放大倍数很大大约等于β3和β4的乘积。
很多运算放大器很复杂,对于普通电子工作人员来说研究不透,但对这些人来说知道输入级是由差分放大器输入,目的是降低温漂,提高输入电阻。信号经过电压放大后输出到由倍增电路组成的互补输出级,输出级用复合管的目的是可以带重载。并且输出电阻很小,一般为几欧或零点几欧。知道内部这些电路就可以了,万变不离其宗。
最可惜的是现在国外制造的运算放大器很多代替了国内的型号,并且以国外为主。也希望国内企业奋起直追。
最后非常感谢大家的收看!
