实验名称:

功率放大器在CNT冷阴极x射线源高频脉冲发射特性研究中的应用

实验目的:

得到碳纳米管冷阴极X射线源脉冲发射特性关系曲线以及通信性能影响因素

实验设备:

ATA-2022B功率放大器、阳极电源、市电电源、阴极脉冲电源、LYSO x射线探测器、示波器

实验过程:

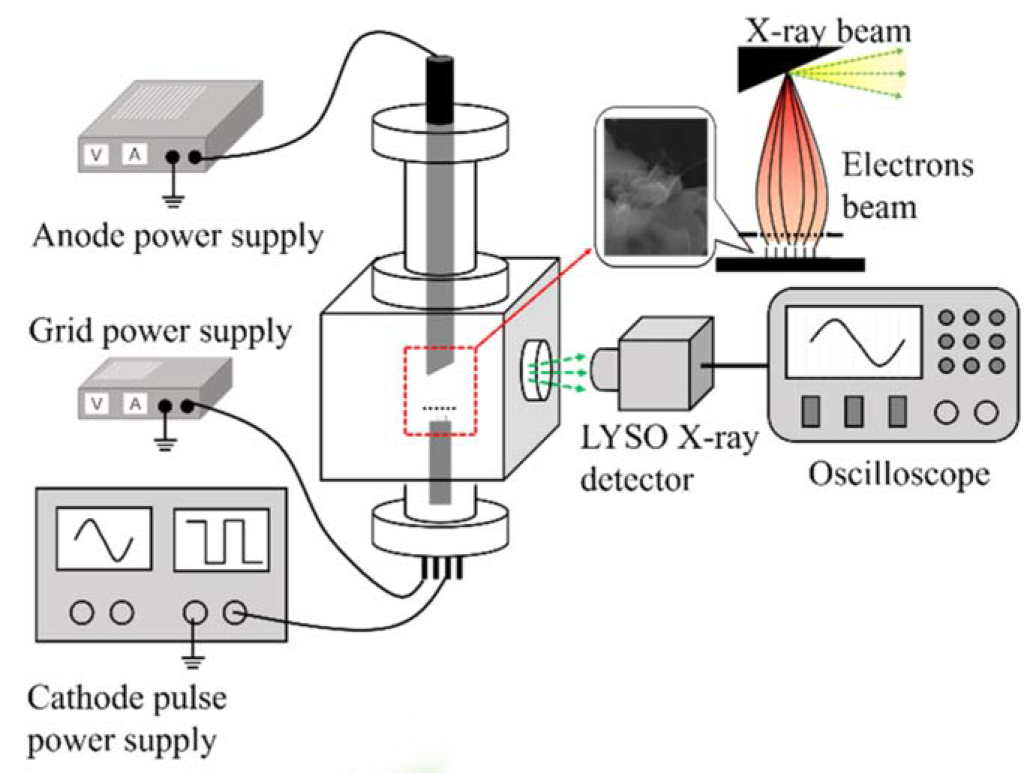

根据实验测试要求，搭建动态真空测试平台，其中的ATA-2022B设备作为阴极脉冲电源使用，目的是给场发射阴极提供一个电势，并且在栅极电压的作用下，实现场发射阴极脉冲发射电子束。根据ATA-2022B的性能，可实现1MHz左右的脉冲输出。

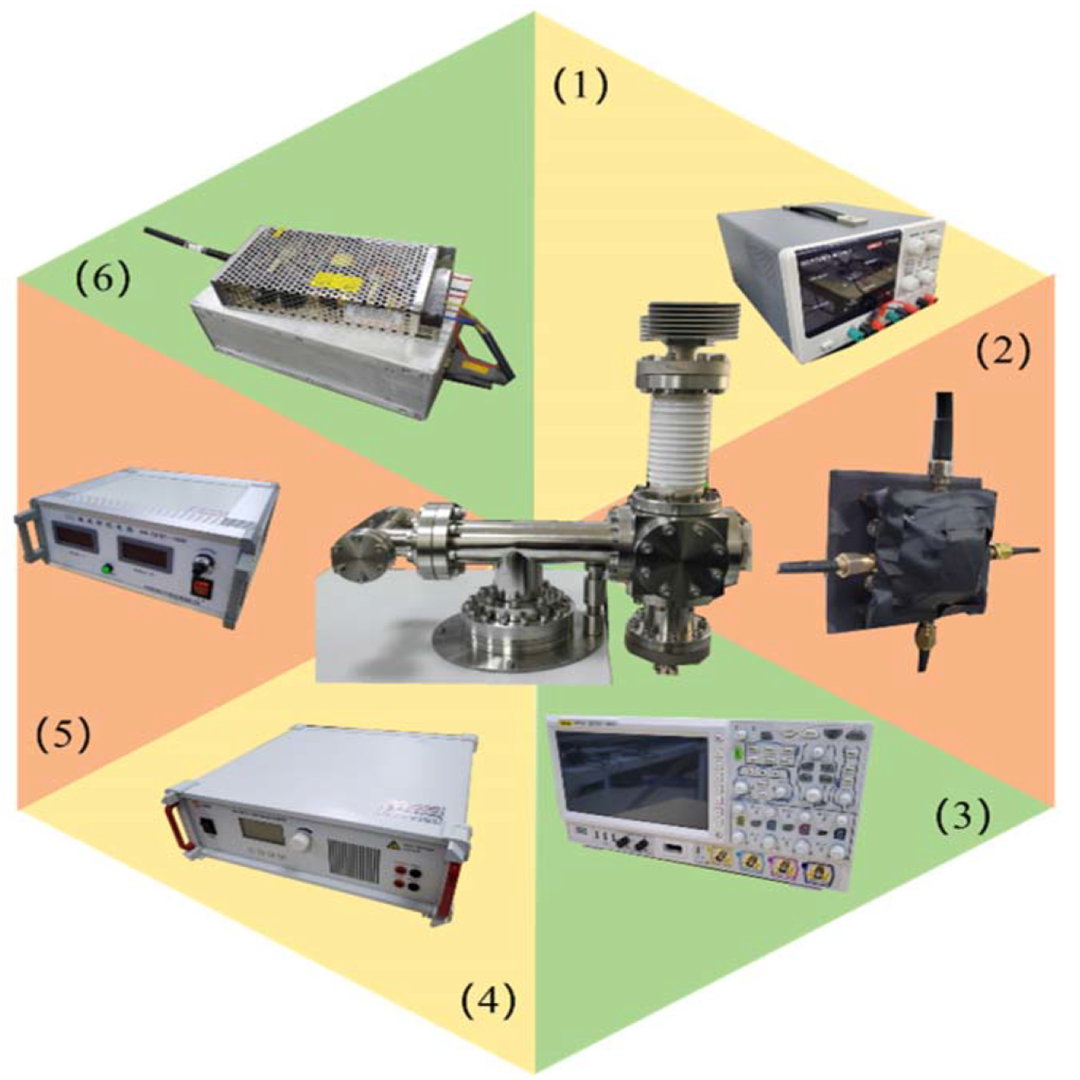

实际实验系统如图所示，ATA-2022B为设备4。中间为动态真空系统。

实验结果:

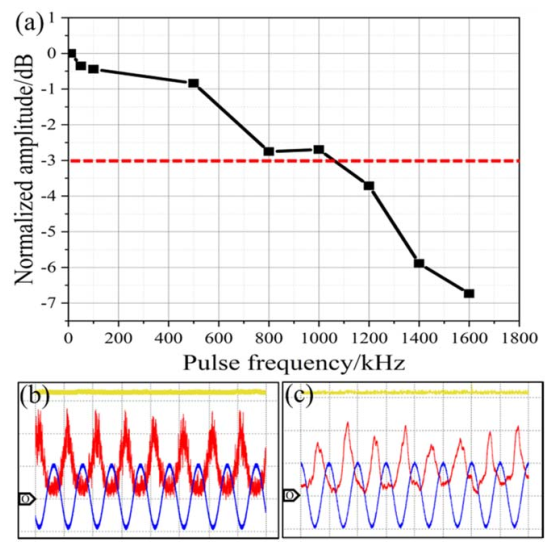

从幅频特性相应曲线来看，由于ATA-2022B电压放大器的带宽是1MHz，在1MHz的频率范围内，该设备的输出波形均能满足实验要求，幅度、形状不会出现扭曲变形；在高于1MHz时，输出波形已经出现扭曲变形。因此测试实验结果表明，系统的最高幅频特性响应曲线是1MHz，受制于ATA-2022B的性能。

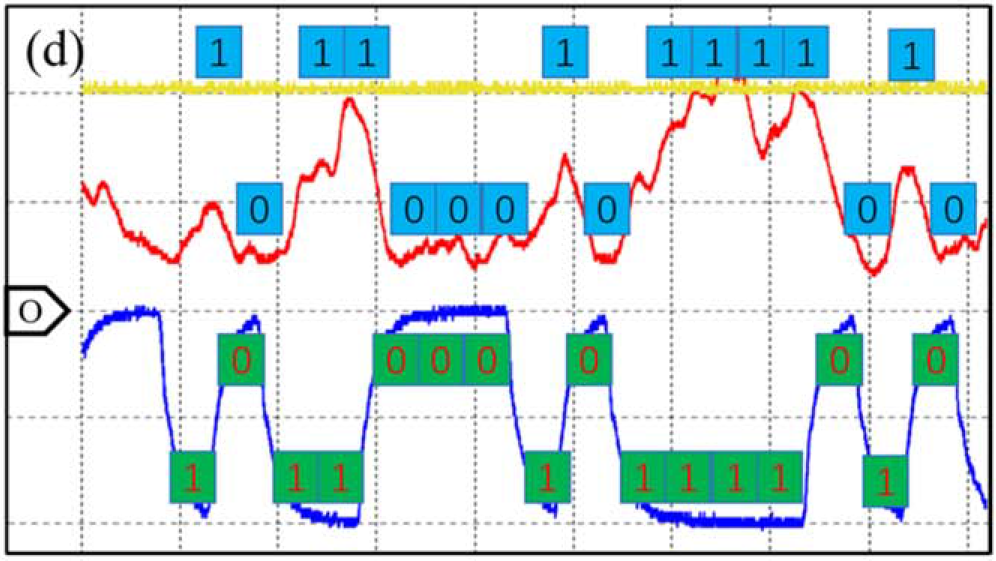

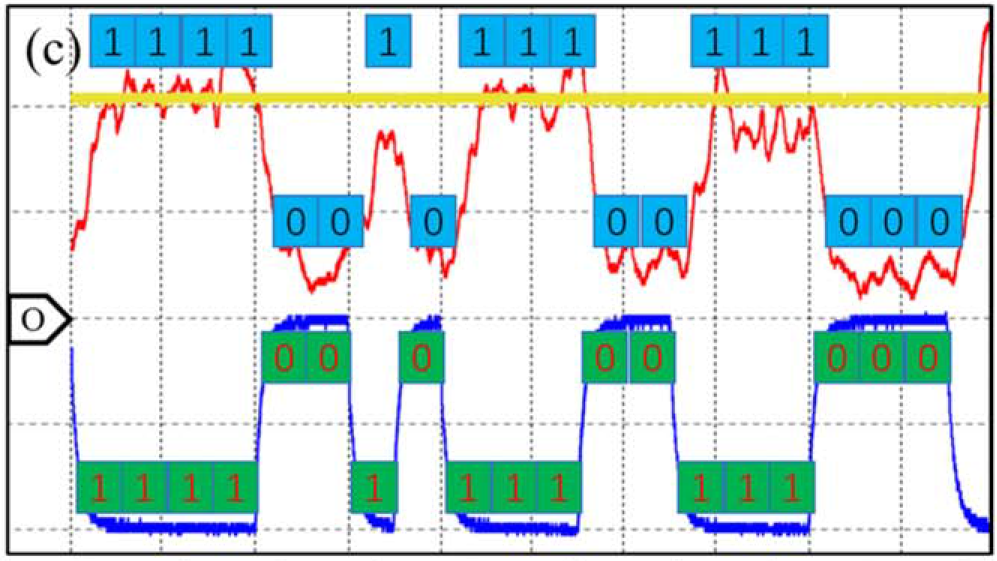

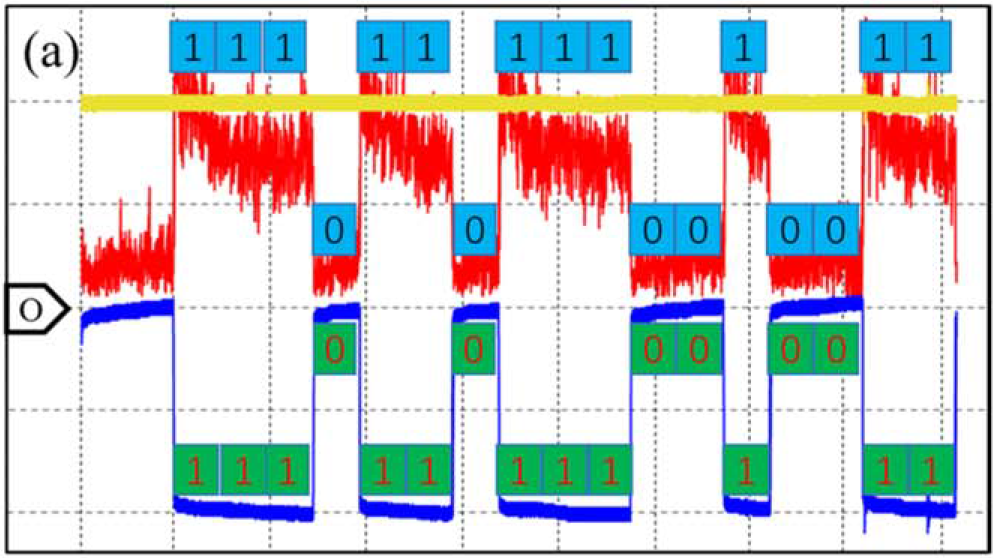

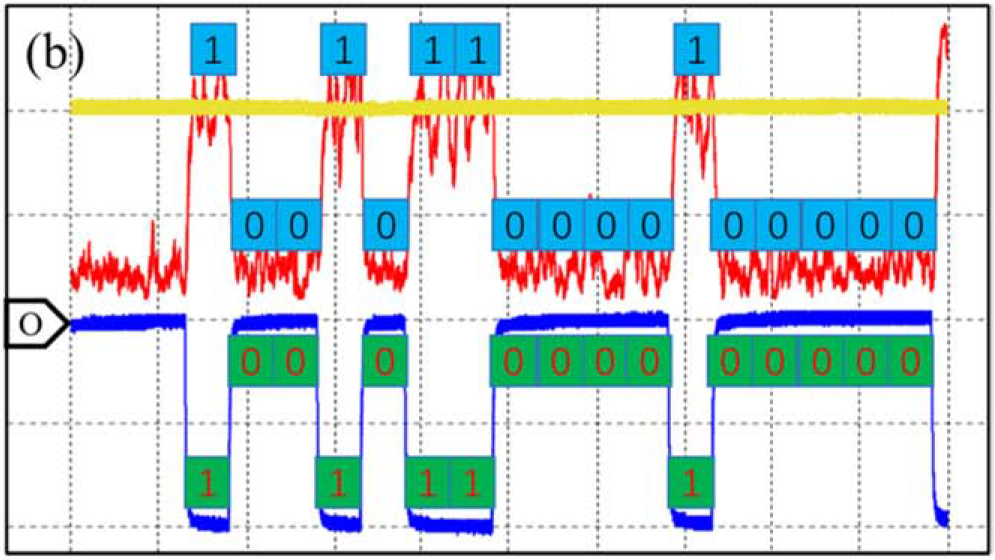

从X射线通信性能实验表明，利用ATA-2022B能够实现场发射冷阴极X射线通信。在X射线通信领域，首次利用场发射冷阴极X射线源在实验层面上实现X射线通信。通信波形区分明显，能够满足一定条件下的X射线通信需求。得益于ATA-2022B设备的优异性能，最终实现高速X射线通信。

实验中用到的ATA-2022B高压放大器参数指标：

本文实验案例参考自知网论文《电动汽车动态无线电能传输阻抗匹配方法研究》
