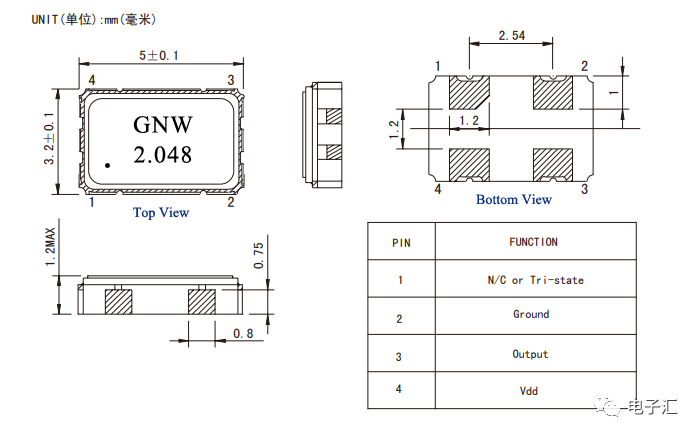

首先要清楚的一件事情是：晶振分为无源晶振与有源晶振两大类。基于这两类晶振的内部结构与工作原理的差异，晶振被烧坏的情况也要分为两大类： 针对无源晶振被烧坏的情况有以下两点： 1、手焊操作不当 假如利用高温或长时间对导脚部位进行加热，会导致晶振内部晶片镀银层破坏，电阻超差等问题，引发晶振不起振。 2、激励功率过大 根据应用领域的不同，选择合适激励功率的晶振，切不可只为了改变晶振的输出频率，任意改变电路输入给晶振的激励功率的大小。 因为电路提供的激励功率过大可能会导致石英晶片振幅变大，因此过多的热量产生导致石英晶片振动区域的温度升高。石英晶片本身则产生梯度性温度攀升，直接破坏频率稳定度。 由于晶片机械性变形程度可能会超出弹性极限，造成晶格不可恢复性的位移，造成晶振输出频率永久性频偏。更严重的情况下，石英晶片振碎，导致晶振彻底不起振（停振），也就是我们所说的“烧坏”。 造成等效电阻变大(注：一般晶振电阻值为10~100Ω)，影响晶振起振，严重情况下造成晶振停振。激励功率过大，还可能导致导致固着晶片与基座的导电胶受损，比如断裂，后果是造成晶振内部电路断路、晶振停振。 在无源晶振的电路应用中，加在晶振两端的电压很低，因此无源晶振被烧坏的情况极少。而该类事故却更多发生在有源晶振的不当应用上，因此需要引起特别关注。 针对有源晶振被烧坏的情况也分为以下两点： 1、电压输入接错方向 石英晶体振荡器通常用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。 电压正确接法：必须把电压输入接到晶振的电压输入脚（VCC）。若错接到接地脚，晶振就会被电流 “烧坏”。
|
