二极管、三极管、MOS管常用封装实物图

时间:2024-01-20 17:05来源:未知 作者:admin 点击:
电子元器件 有着不同的封装类型,不同类的 元器件 外形虽然差不多,但内部结构及用途却大不同。 譬如TO220封装的元件可能是三极管、 可控硅 、场效应管甚至是双 二极管 。TO-3封装
电子元器件有着不同的封装类型,不同类的元器件外形虽然差不多,但内部结构及用途却大不同。
譬如TO220封装的元件可能是三极管、可控硅、场效应管甚至是双二极管。TO-3封装的元器件有三极管,集成电路等。

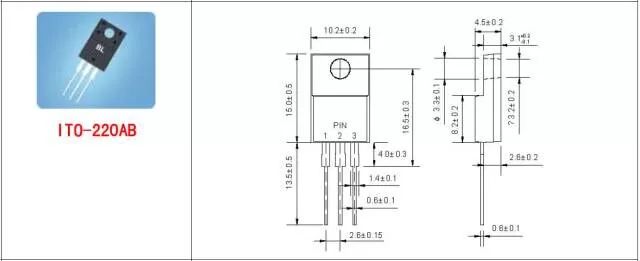

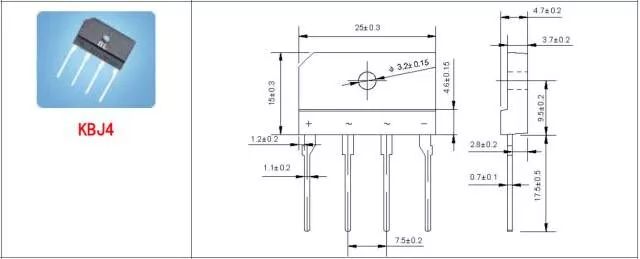

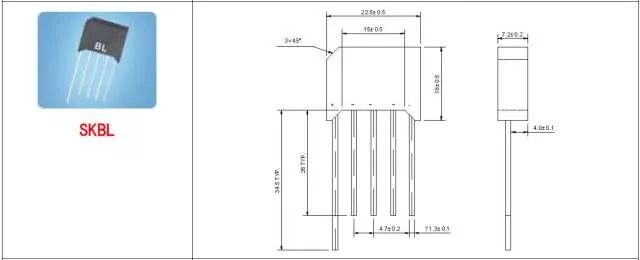

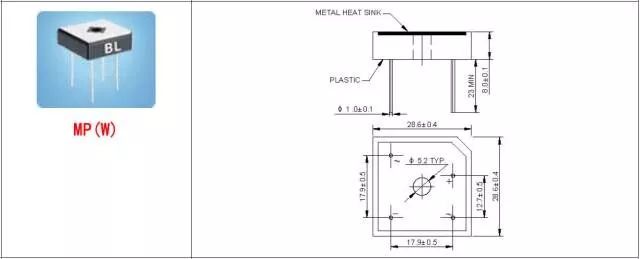

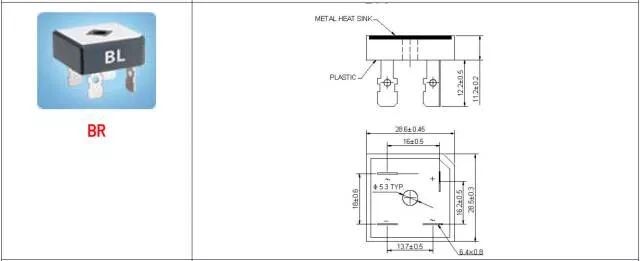

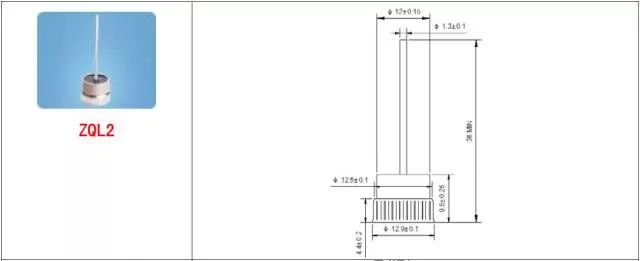

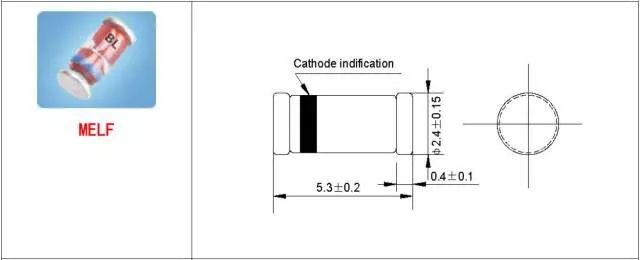

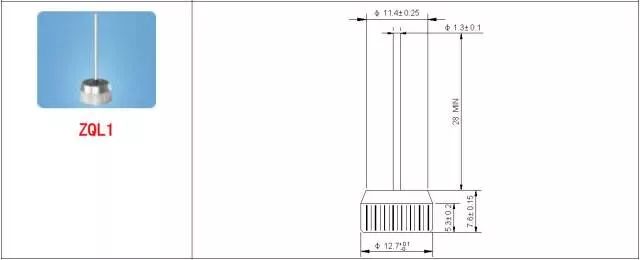

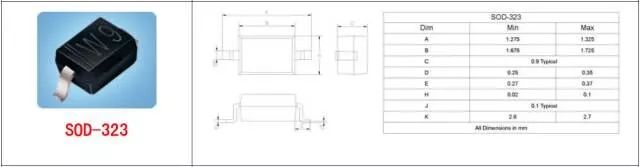

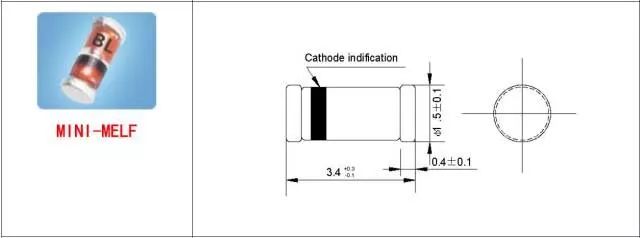

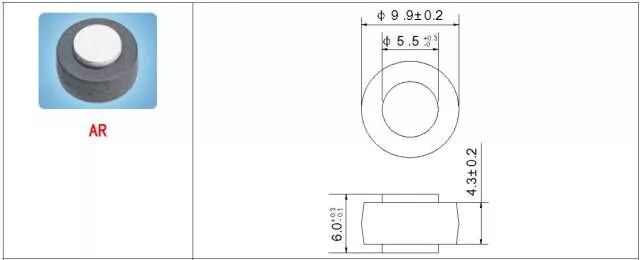

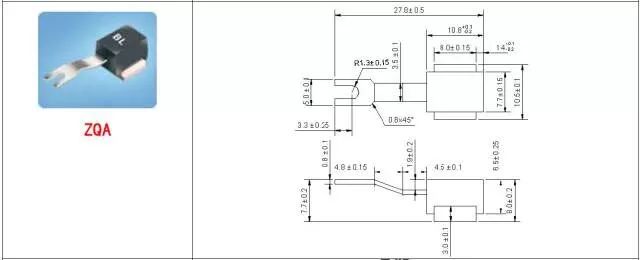

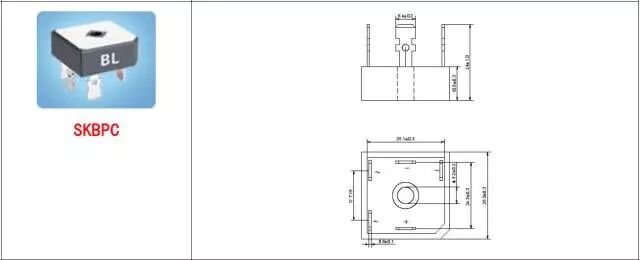

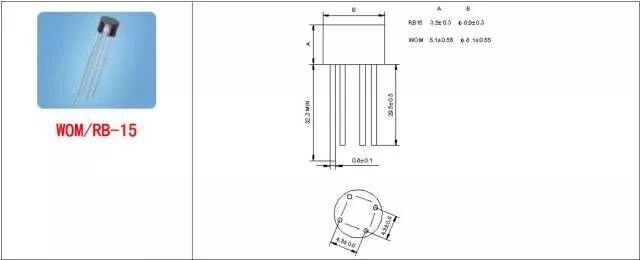

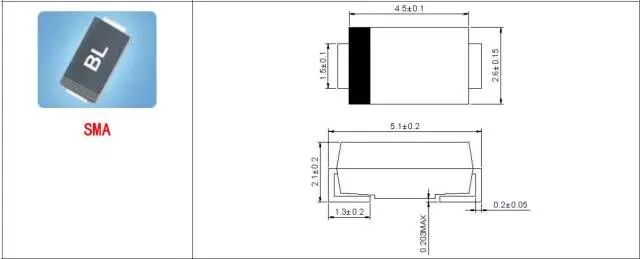

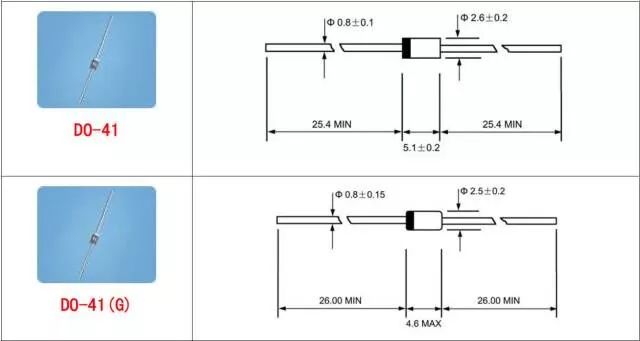

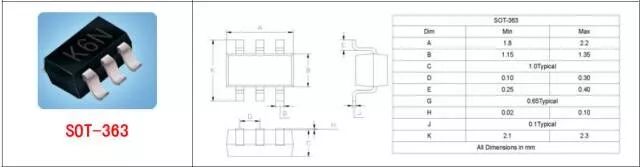

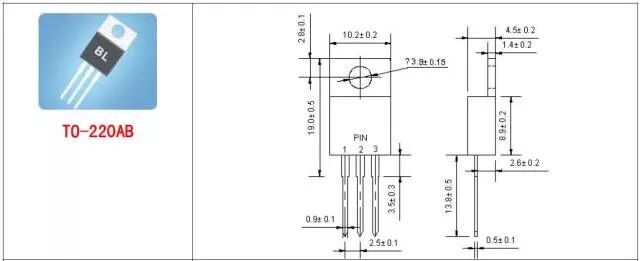

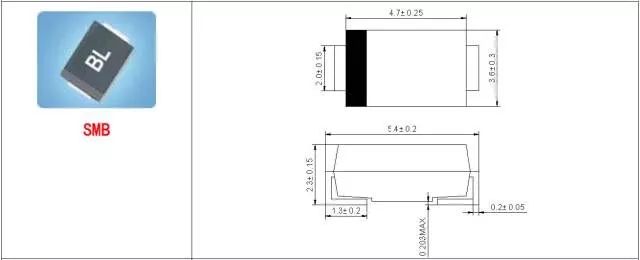

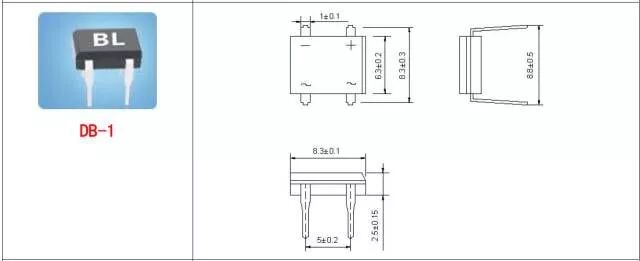

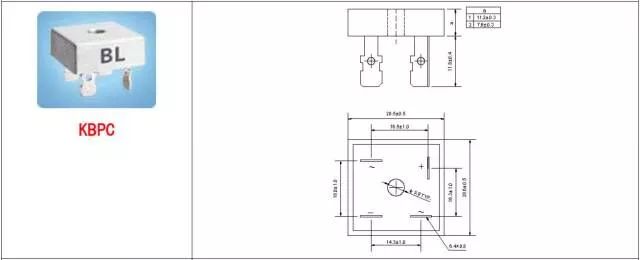

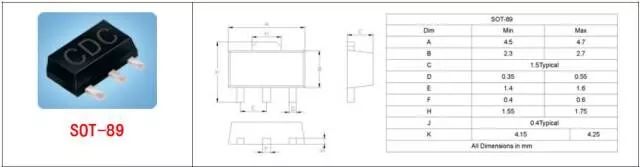

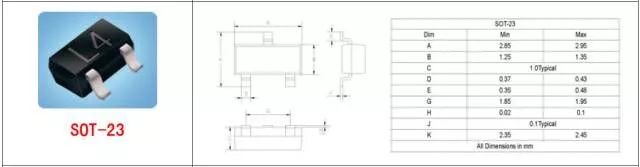

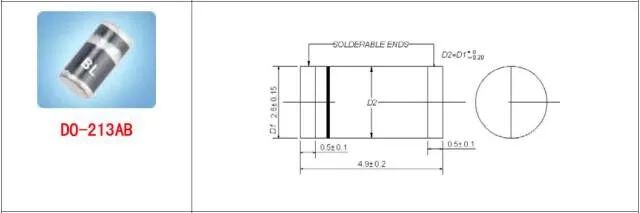

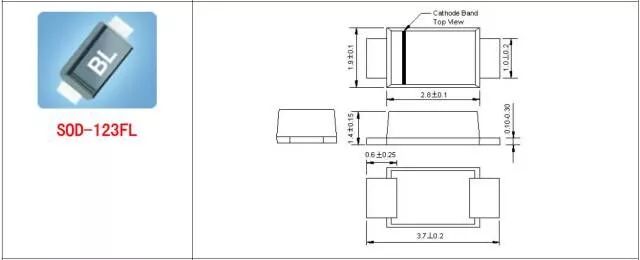

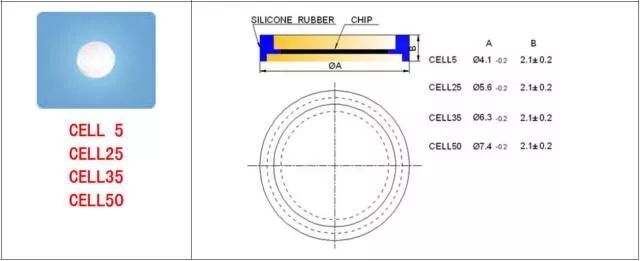

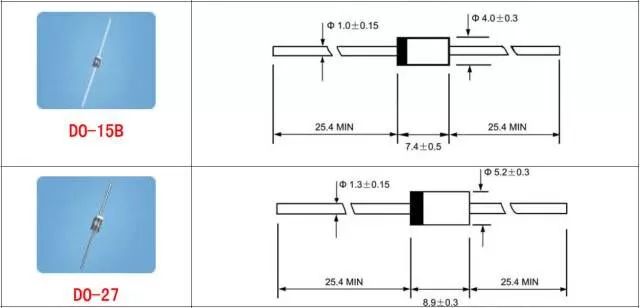

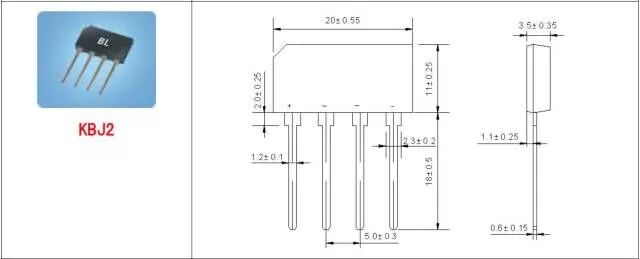

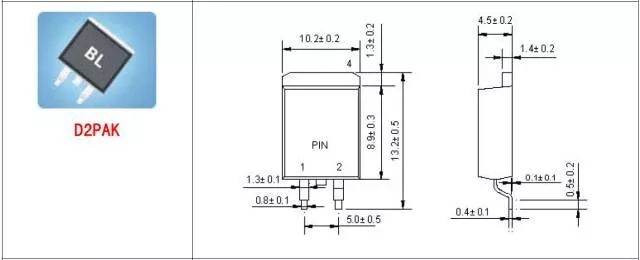

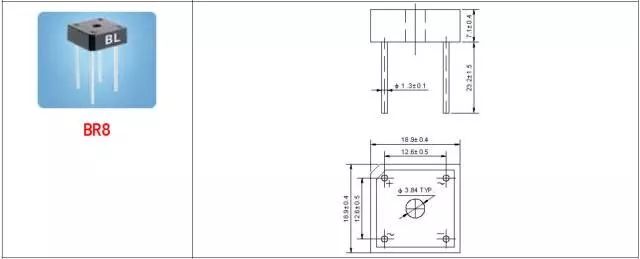

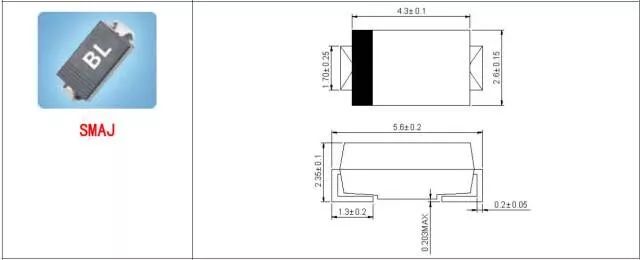

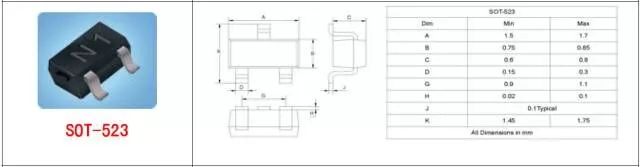

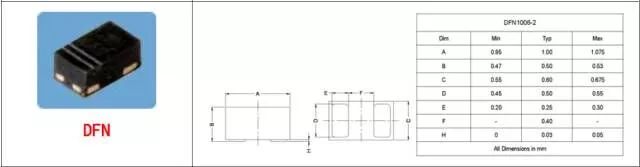

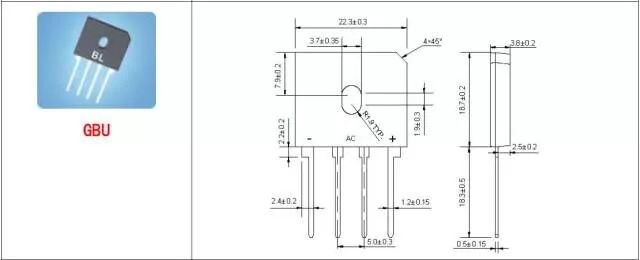

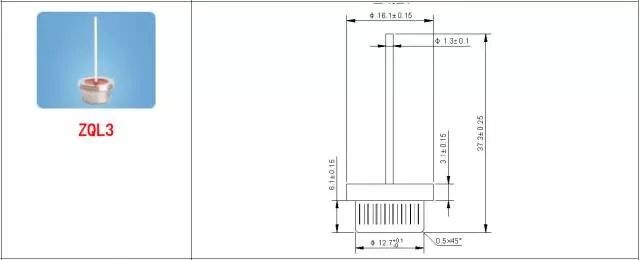

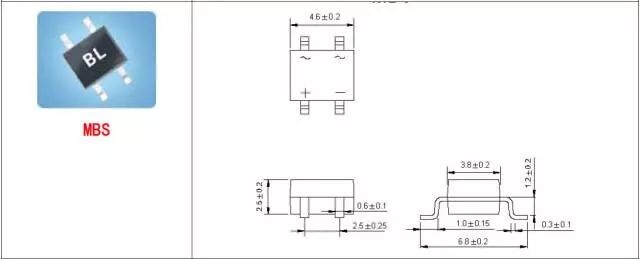

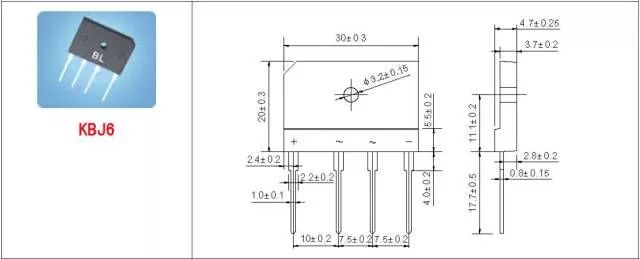

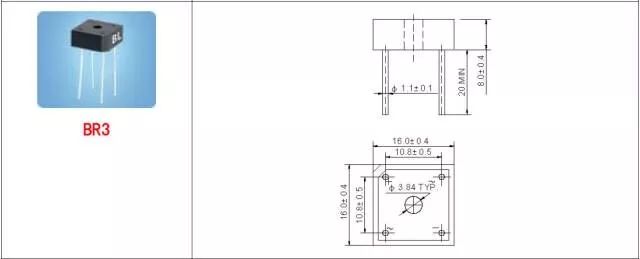

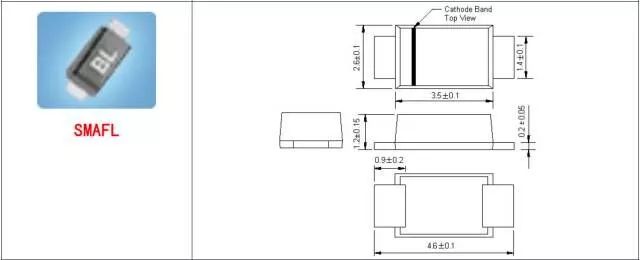

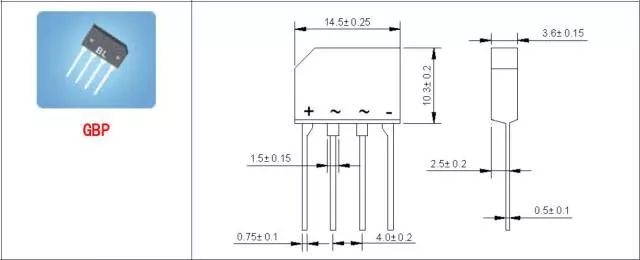

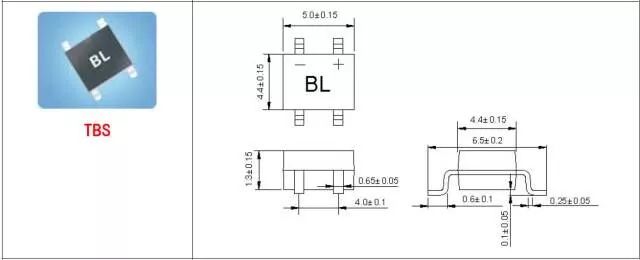

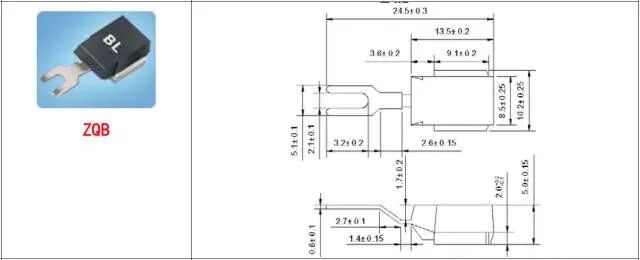

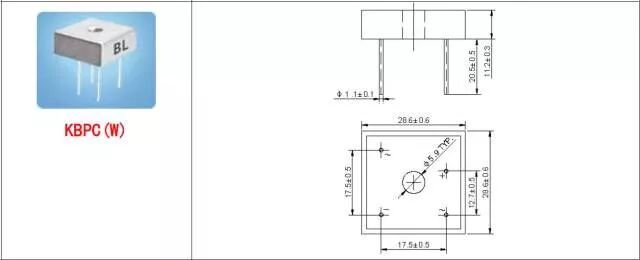

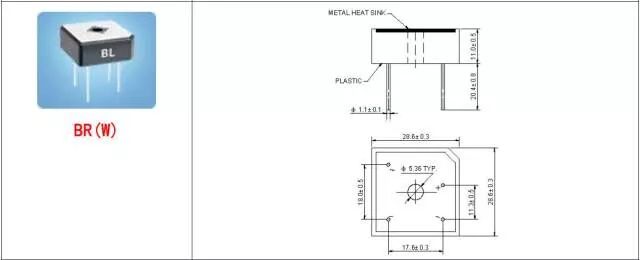

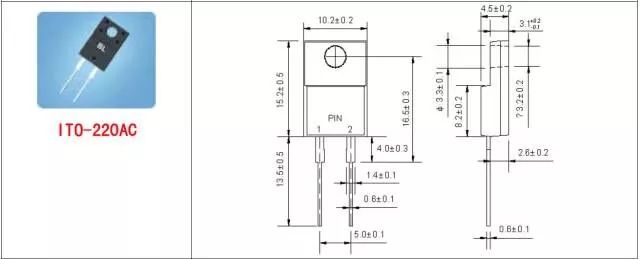

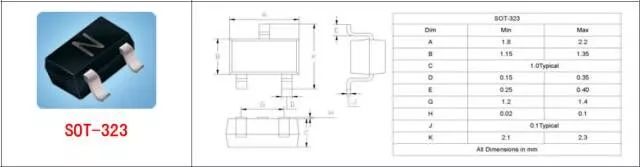

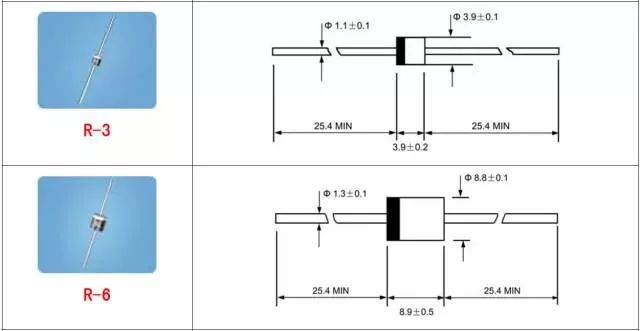

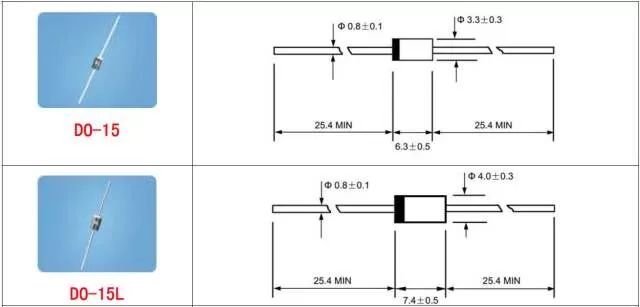

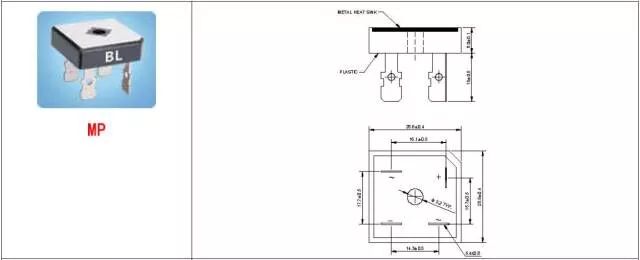

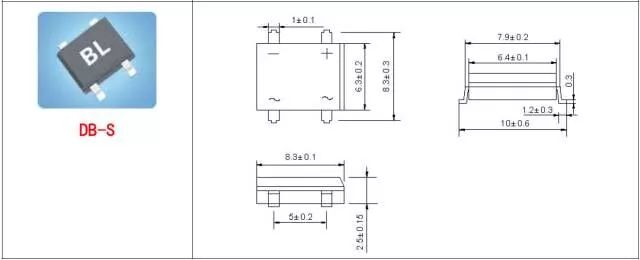

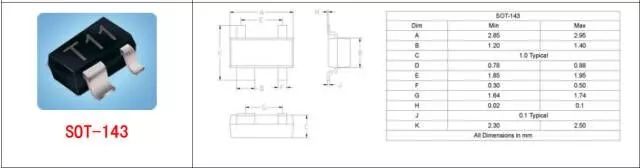

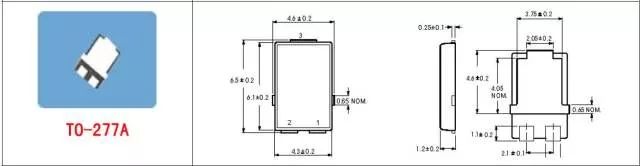

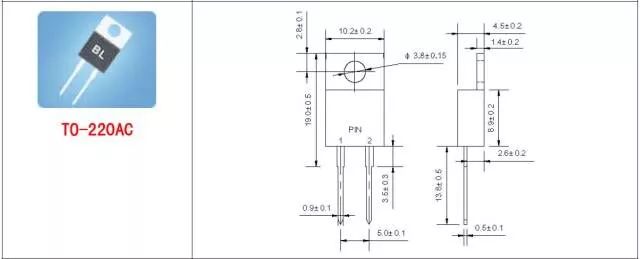

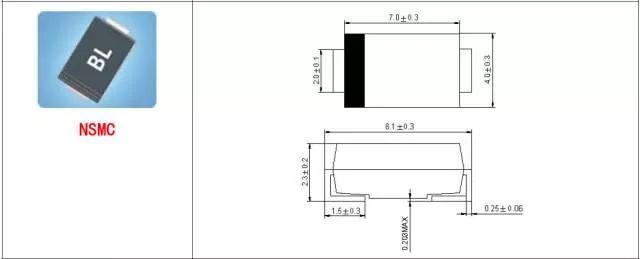

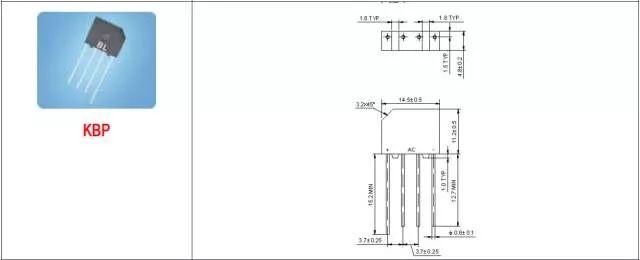

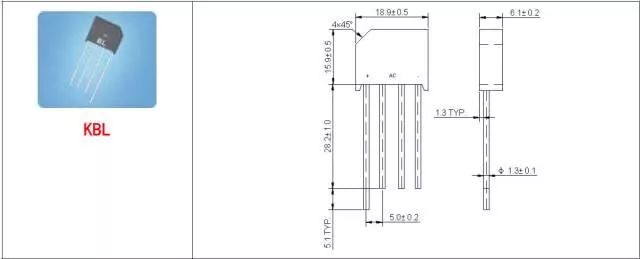

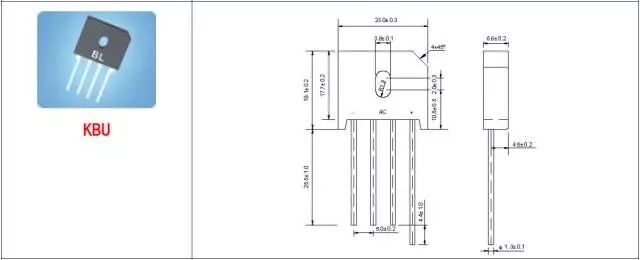

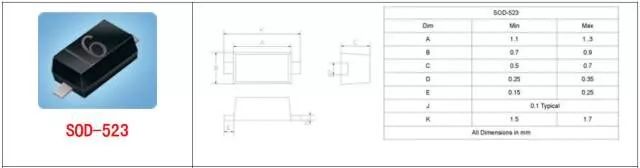

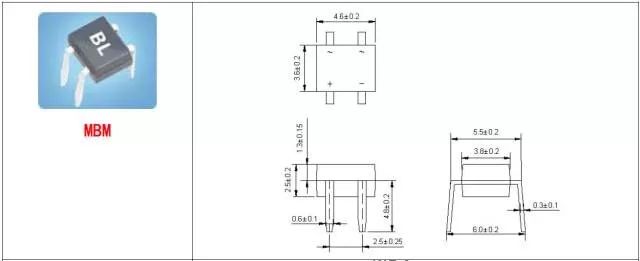

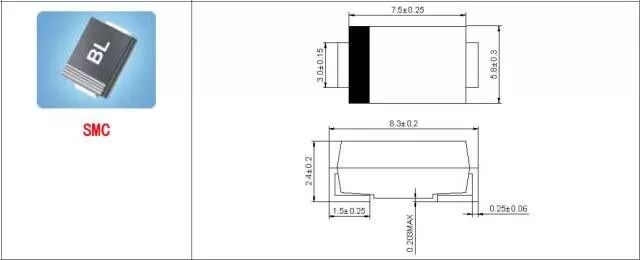

今天我们就来盘点一下常见的二极管、三极管、MOS封装类型,下图含精确尺寸。
