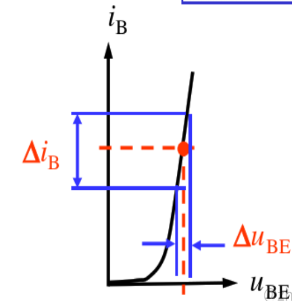

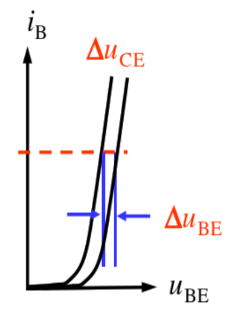

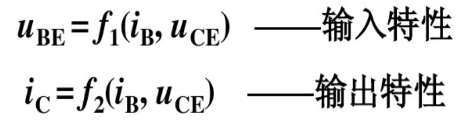

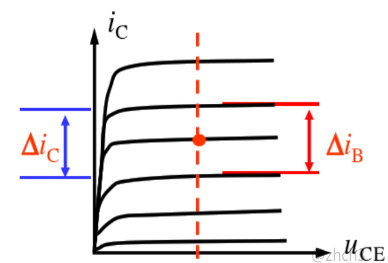

如上图所示，将三极管看作是一个二端输入输出网络，考虑到三极管的输入输出特性曲线，
对于BJT（双极结型晶体管）双口网络：

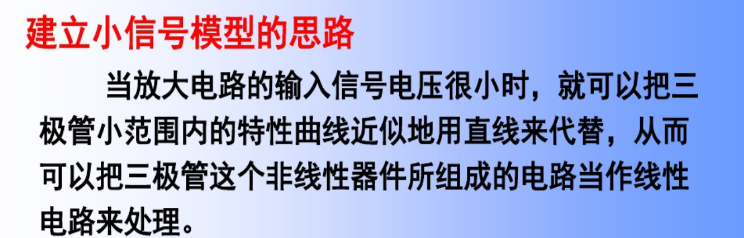

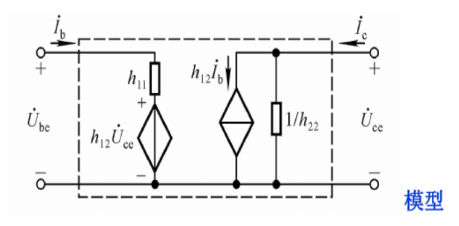

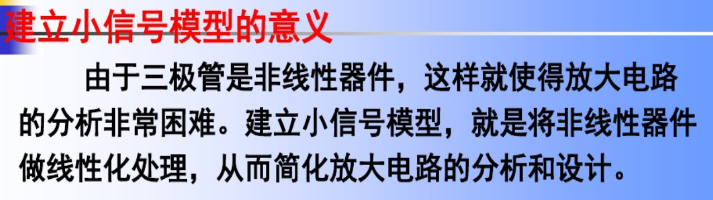

一般都采用小信号等效模型：

得到 h 参数，这里的h代表的是传递函数的意思，

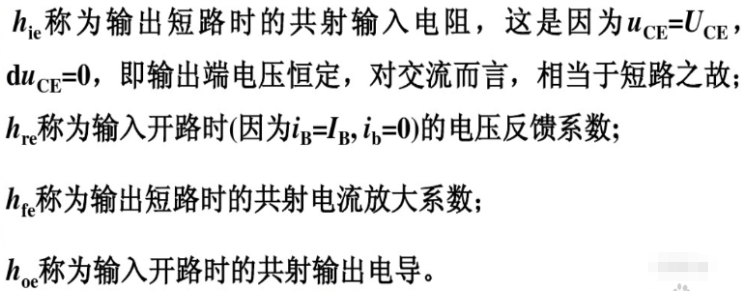

上面对四个参数的解释，可以看到都是考虑信号在很小的范围内变动，从而用线性代替非线性进行分析，得到结果：

（1） 4个h参数都是微变电流与微变电压之比，因此，h参数是交流参数。
（2） 4个h参数都是在Q点的偏导数，因此，它们都和Q点密切相关，随着Q点的变化而变 化；
（3） h参数是晶体管在小信号条件下的等效参数。

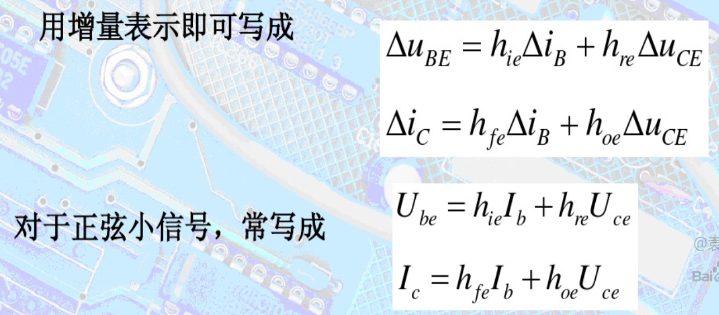

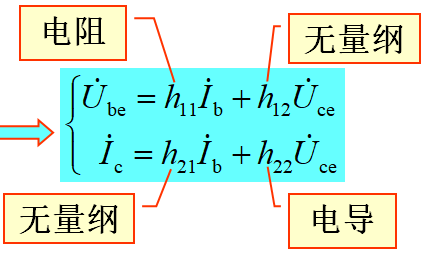

相量表示：

简单总结：
1：把三极管看作是一个双端网络。
2：根据输入输出特性曲线得到相应函数关系。

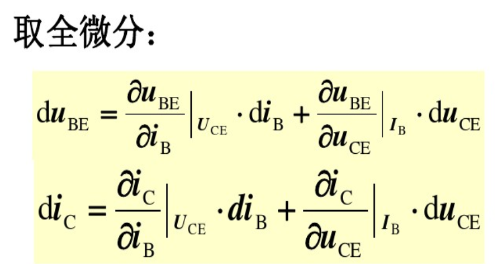

3：对相应函数求全微分，即得到 h 参数的表达式。
4：该参数使用的前提是微小信号，从而把非线性转变为线性。
