今天我们开始学习三极管了，在电子线路中它是非常重要的元件之一，也是非常复杂的元件之一，三极管也称双极型晶体管、晶体三极管，它是一种电流控制电流的半导体器件，其作用是把微弱信号放大成辐值较大的电信号，也用作无触点开关。下面介绍的是三极管工作原理，一起来看看吧。
三极管有哪三极？

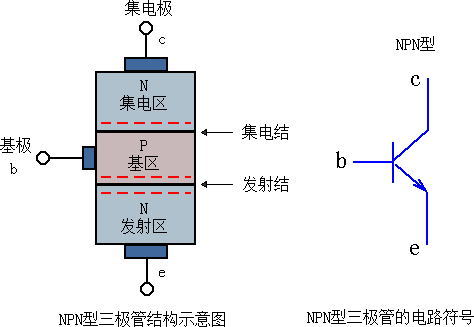

1、NPN型三极管的三极：NPN型三极管，由三块半导体构成，其中两块N型和一块P型半导体组成，P型半导体在中间，两块N型半导体在两侧。有一个箭头的电极是发射极e，箭头朝外的是NPN型三极管。箭头方向也代表着发射极电流Ie的实际方向，NPN型三极管的结构和电路符号如图1所示。
图1

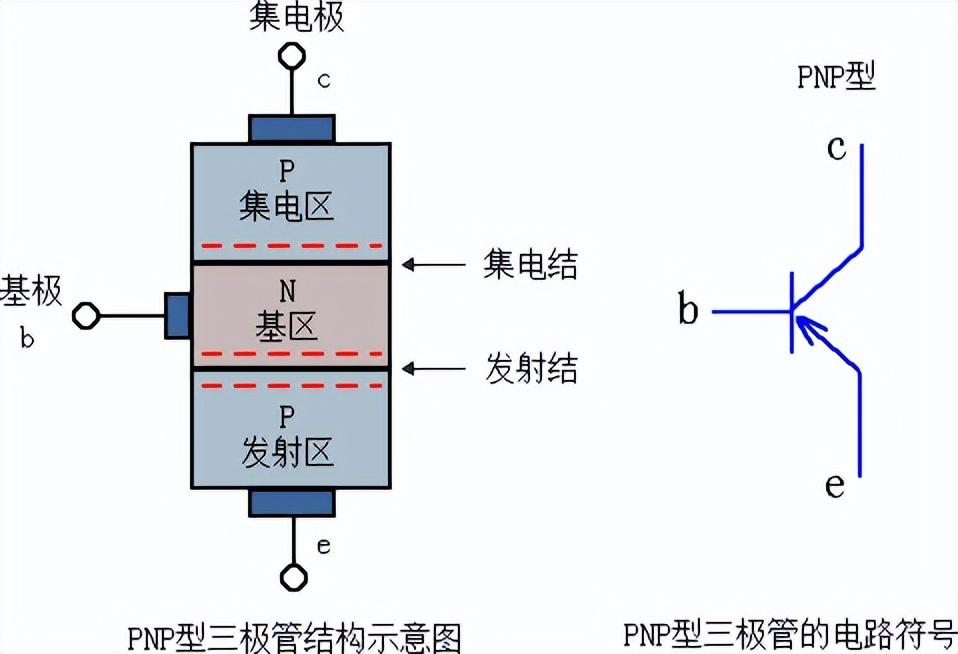

2、PNP型三极管的三极：同样PNP型三极管，由三块半导体构成，由两块P型和一块N型半导体组成，N型半导体在中间，两块P型半导体在两侧。一样有一个箭头的电极是发射极e，而箭头朝内的是NPN型三极管。箭头方向也代表着发射极电流Ie的实际方向，PNP型三极管的结构和电路符号如图2所示。
图2
三极管工作原理
1、NPN型三极管的工作原理：我们以NPN型三极管为例，来讲解三极管的工作原理，如图3所示，为方便理解：以下正电子（空穴），负电子（自由电子）。
图3

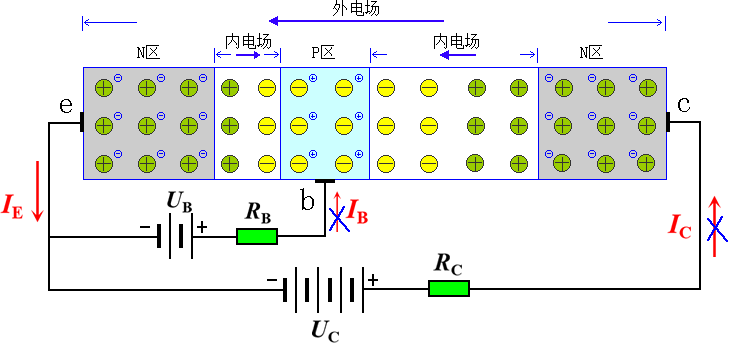

（1）当NPN三极管b极没有电压输入时（图3），由于三极管是两个背对背的PN结组成，即NP之间、PN之间建立了2个内电场，即使c极与e极之间有电压UC，但由于PN之间属于反偏，NP之间正偏却没有电流，所以c极与e之间就没有电流流过，三极管处于截止状态。
图4

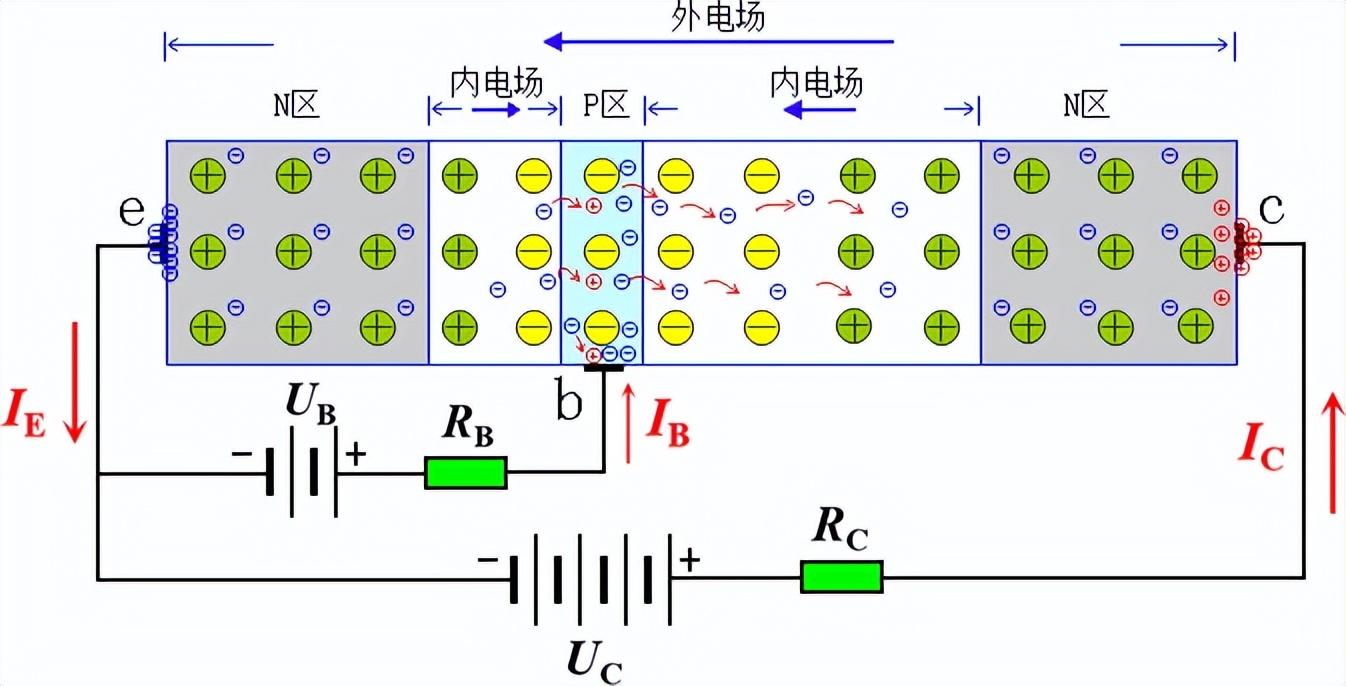

（2）当NPN三极管b极输入一个正电压UB（图4），NP之间正偏，由于电场力作用，e极N区负电子（自由电子）被b极P区正电子（空穴）吸引出来涌向到基极P区，因为基极P区做的很薄，所以只有一部分负电子（自由电子）与正电子（空穴）复合产生基极电流IB（基极电流方向与负电子移动方向相反）。而另一部分负电子（自由电子）则在集电结附近聚集，由于电场作用聚集在集电结的负电子穿过（漂移）集电结，到达集电区后与聚集在c极(N型半导体端)正电子碰撞产生集电极电流IC。从此可见，基极b电流越大，集电极c电流越大，即基极b输入一个小的电流，集电极c就可得到一个大的电流。
图5

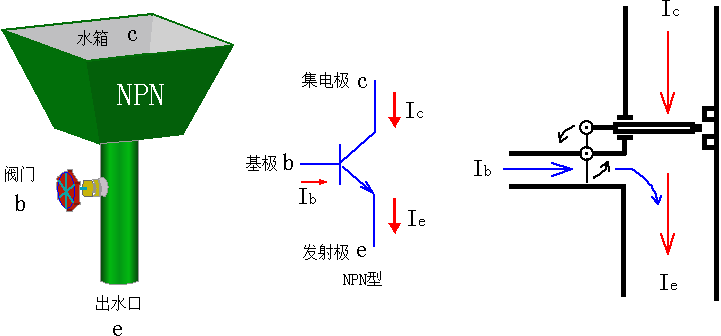

三极管工作原理如图5，控制水流的阀门好比基极b，水箱中的水好比集电极c的电压，发射极e好比流出的水流，阀门开的越大即基极b电流越大，流出的水也就越多即发射极e电流越大；反之阀门关闭得越紧即基极b电流越小，流出的水也就越少即发射极e电流也会越小，此刻这就是三极管处于放大状态。
（3）当基极电流到达一定程度，集电极电流不再升高。这时三极管失去电流放大作用，集电极和发射极之间的电压很小，集电极和发射极之间相当于开关的导通状态。此刻三极管处于饱和状态。
2、PNP型三极管的工作原理：
图6
图7

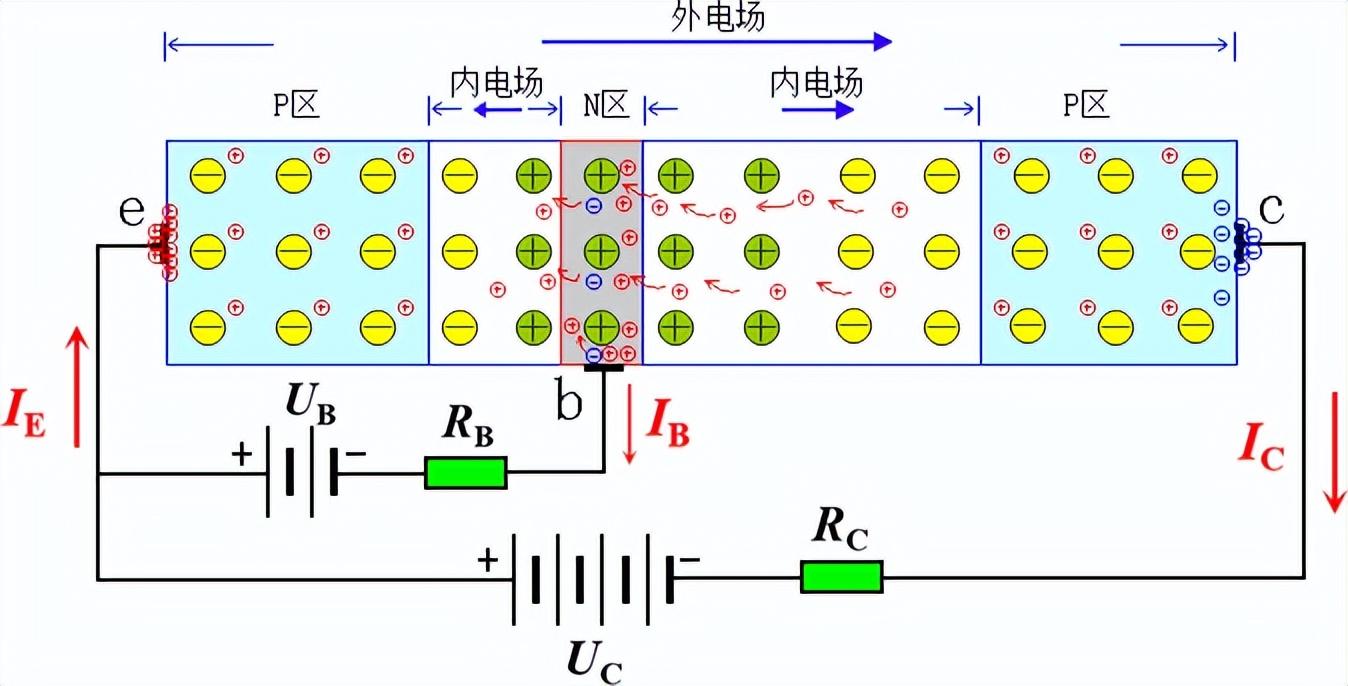

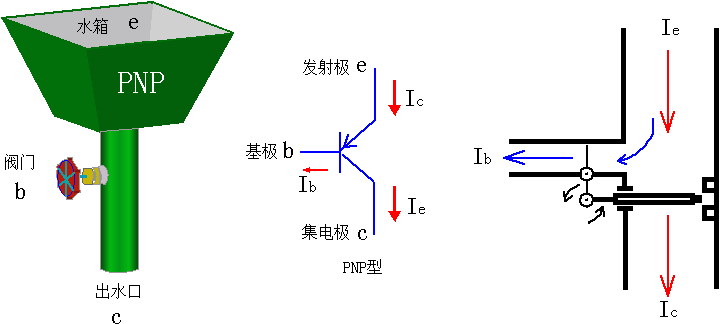

如图6为PNP型三极管内部结构图、图7为PNP型三极管脚位对应关系图，与NPN型三极管电路相同，PNP型三极管的电路中，也是通过对基极电压的调节来调节电流的流量。但是，集电极和发射极的作用刚好与NPN型三极管相反，电流不是从集电极流向发射极，而是从发射极流向集电极。
通过上面讲述，三极管的主要功能就是通过极小的基极电流来控制其集电极大电流变化，这是三极管中最基础、最关键的功能。看到这你明白了吗？
