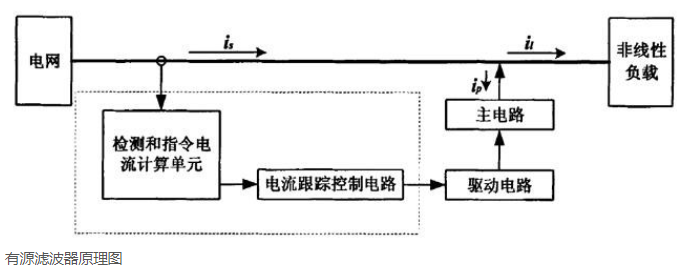

有源滤波器原理图一：
有源滤波器之所以称为有源，顾名思义该装置需要提供电源（用以补偿主电路的谐波），其应用可克服LC滤波器等传统的谐波抑制和无功补偿方法的缺点（传统的只能固定补偿），实现了动态跟踪补偿，而且可以既补谐波又补无功。
有源滤波器是采用现代电力电子技术和基于高速DSP器件的数字信号处理技术，制成的新型电力谐波治理专用设备。它的两大组成部件是指令电流运算电路和补偿电流发生电路。指令电流运算电路能对线路中的电流进行实时监控，同时会将模拟电流信号转换为数字信号，经由高速数字信号处理器（DSP）对信号进行处理，达到将谐波与基波分离的效果，并以脉宽调制（PWM）信号的形式向补偿电流发生电路输送驱动脉冲，同时驱动IGBT或IPM的功率模块，以生成与电网谐波电流幅值相等且极性相反的补偿电流注入电网，再利用补偿电流对谐波电流进行补偿或抵消，最终达成主动消除电力谐波的作用。
有源滤波器原理图二：
有源电力滤波器，是采用现代电力电子技术和基于高速DSP器件的数字信号处理技术制成的新型电力谐波治理专用设备。它由指令电流运算电路和补偿电流发生电路两个主要部分组成。指令电流运算电路实时监视线路中的电流，并将模拟电流信号转换为数字信号，送入高速数字信号处理器（DSP）对信号进行处理，将谐波与基波分离，并以脉宽调制（PWM）信号形式向补偿电流发生电路送出驱动脉冲，驱动IGBT或IPM功率模块，生成与电网谐波电流幅值相等、极性相反的补偿电流注入电网，对谐波电流进行补偿或抵豆了消，主动消除电力谐波。

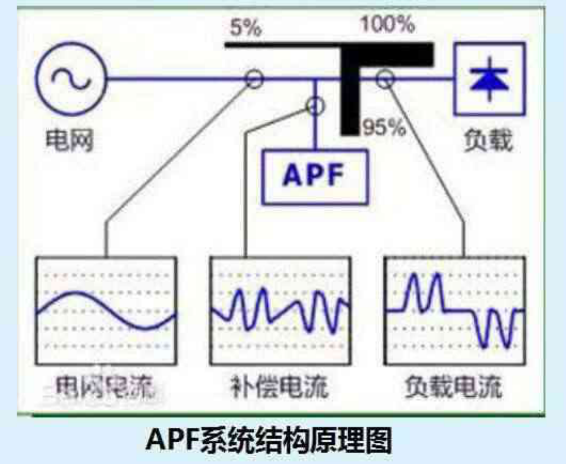

下图是最基本的APF系统结构原理图，非线性负载为谐波源，其中下面部分是APF。

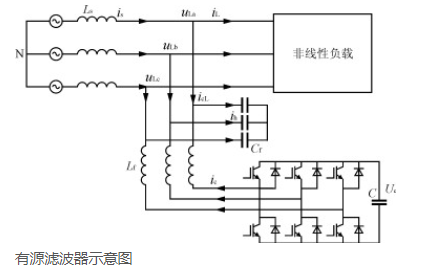

有系统结构图可以看出，APF系统包含两大部分，即指令电流运算电路和补偿电流发生电路。目前主电路的拓扑结构均采用的PWM变流器。图示的APF的基本工作原理是：检测补偿对象的电压电流，经过指令电流运算环节计算得出补偿电流的指令信号，驱动控制回流根据指令信号产生PWM脉冲作用于变流器的开关器件，使其产生与谐波和无功电流大小相同、方向相反的补偿电流，使电网电流波形趋于正弦波，达到补偿的目的。
有源滤波器原理图三：

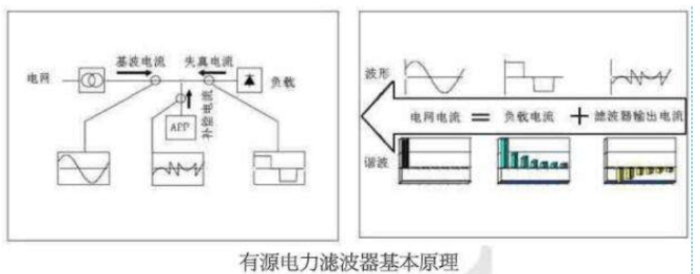

有源电力滤波器是一种用于动态抑制谐波、补偿无功的新型电力电子装置，能对动态谐波和频率、无功进行动态补偿，其应用可克服LC滤波器等传统的谐波抑制和无功补偿方法的缺点。有源电力滤波器的基本原理如图所示：
检测补偿对象的电压和电流，经指令电流运算电路计算得出补偿电流的指令信号，该信号经补偿电流发生电路放大，得出补偿电流，补偿电流与负载电流中要补偿的谐波及无功等电流抵消，最终得到期望的电网电流。 |
