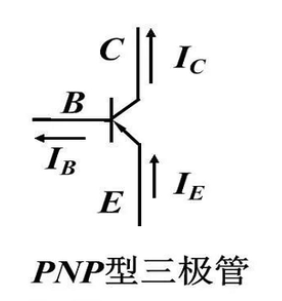

PNP的发射极(e)接高电平，集电极©接低电平，基极(b)接控制信号，用e-b的电流(Ib)控制e-c的电流(Ic)，e极电位最高，且正常放大时通常c极电位最低，即Vc < Vb < Ve。三极管导通，即电流从e极流向c极。

PNP型三极管开关电路原理分析

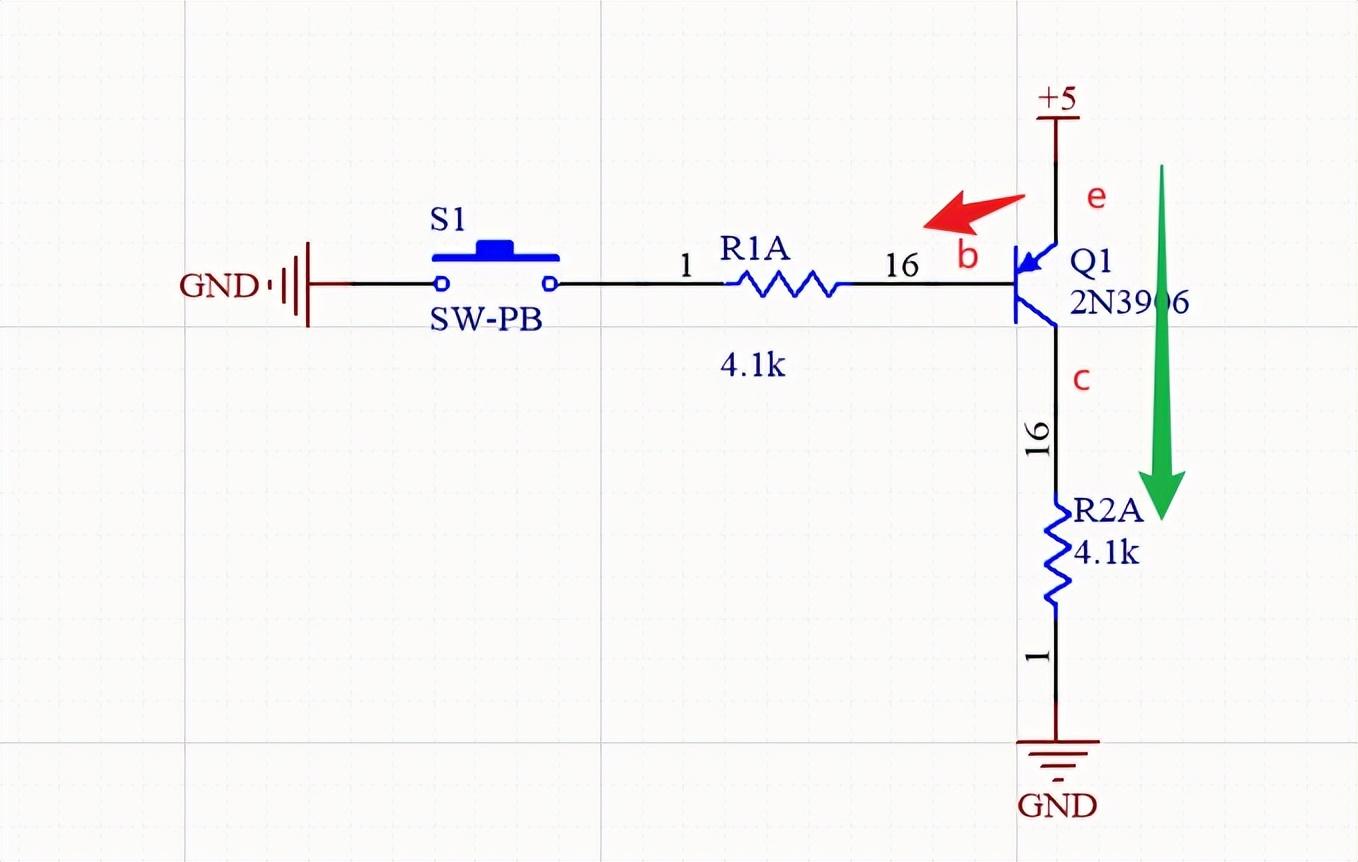

此图为PNP型三极管开关电路，按下S1，约1mA左右电路由e流向b,经R1A这个电阻流向GND，三极管被完全打开，也就是饱和状态，e极到c极完全导通，c点的电压为5V左右。
