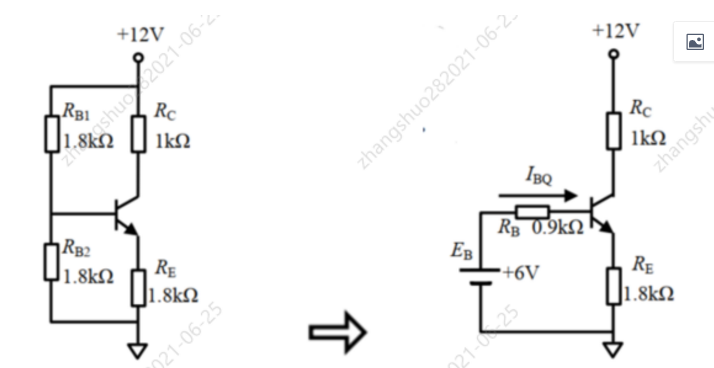

如上图所示，此种在工作最为常见，当评审别人电路时候来算他们三极管导通状态，熟悉经常口算就可以，判断三极管何种状态。
举例：三极管基极独立供电，利用三极管估算法算得

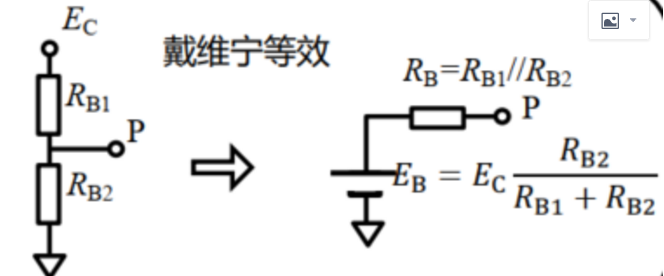

第一步，完成戴维宁等效果后，利用基尔霍夫电压定律，列出方程：
EB=IBQRB+UBEQ+(1+β)IBQRE结得IBQ=(EB-UBEQ)/(RB+(1+β)RE)=29.01UA
第二步，根据放大状态下，晶体管基本电流关系IEQ=(1+β)IBQ=101*29.01=2.901MA
第三步，据欧姆定律，有UEQ=IEQ*RE=2.930*1.8KR=5.274V UCQ=EC-ICO*RC=12-2.901MA*1KR=9.099V
第四步，UCEQ=UCQ-UEQ=9.099-5.274=3.825V,可判断晶体管属于放大状态。
思路：笔者计算三极管静态其实就是通过基极电流，算出集电极和射极的电流，来算出电压，集电极和射极的电势差。
