浅谈电容的四大分类和三大作用

时间:2024-02-08 11:10来源:未知 作者:admin 点击:
电容 分类 简介:电容在电路中应用较多,选择合适的电容,可增加电路稳定性,降低 产品 成本 四大分类: 电解电容 , 独石电容 , 钽电容 , 薄膜电容 三大作用:滤波, 耦合 ,旁
电容分类
简介:电容在电路中应用较多,选择合适的电容,可增加电路稳定性,降低产品成本

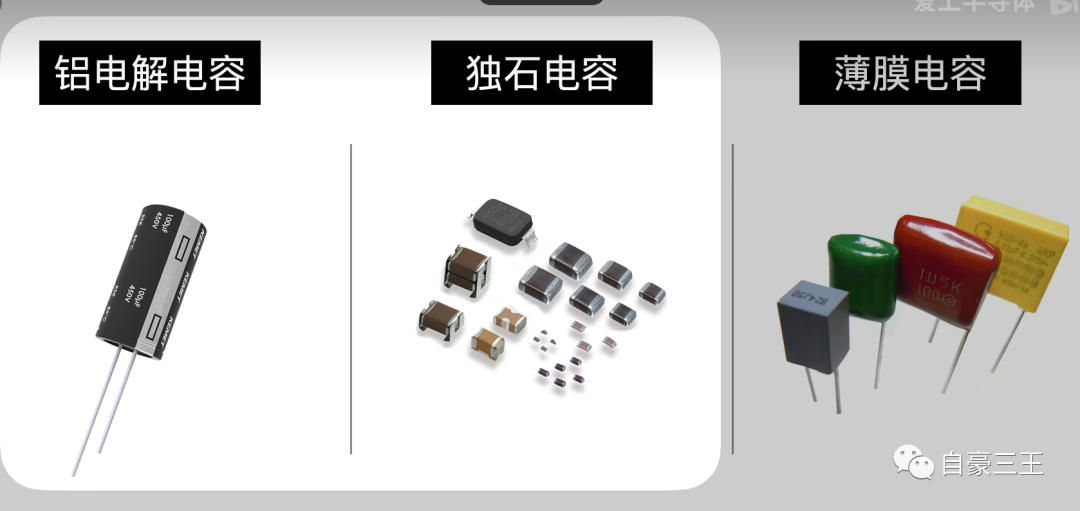

四大分类:电解电容独石电容钽电容薄膜电容
三大作用:滤波,耦合,旁路
陶瓷电容
MLCC电容   独石电容
multi  layer  ceramic  capacitors
多         层     陶瓷          电容

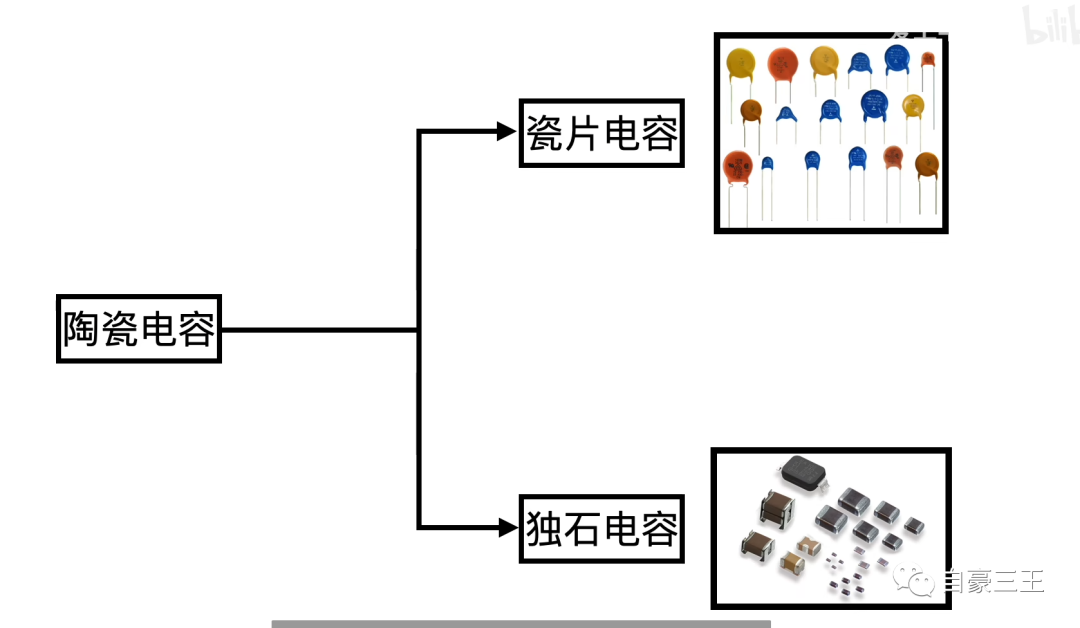

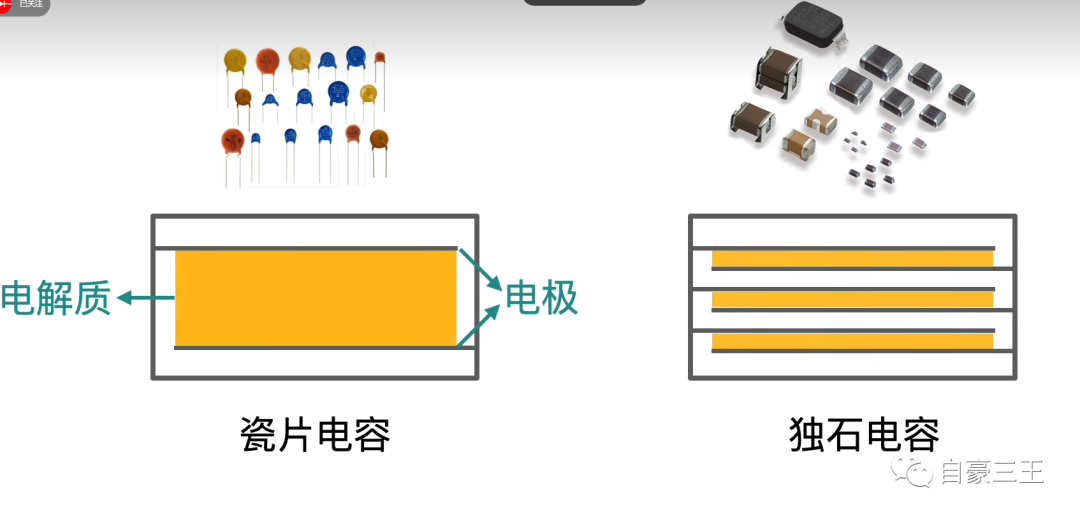

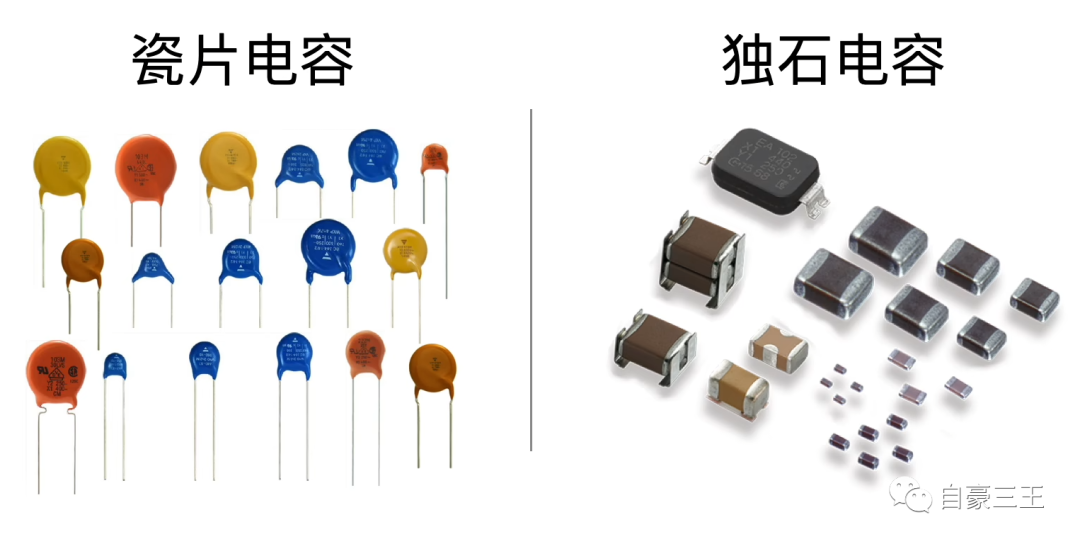

陶瓷电容两大分类

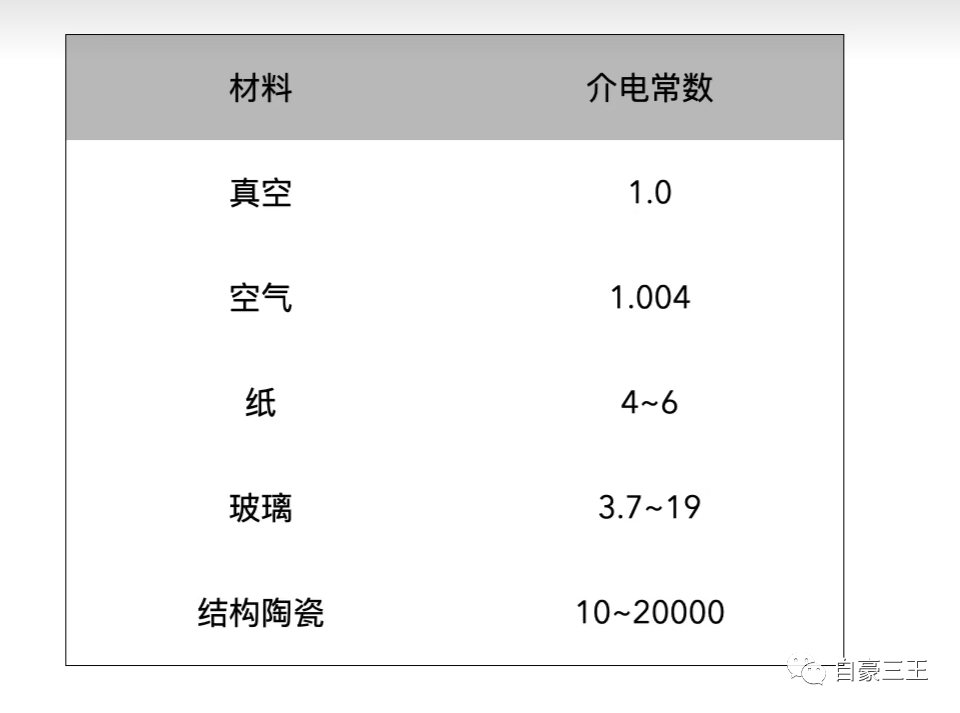

陶瓷电容主要优点:对应介电常数较高
瓷片电容耐压较高,独石电容容值较高
瓷片电容一般都是 原型形状,独石电容一般都是方块形状

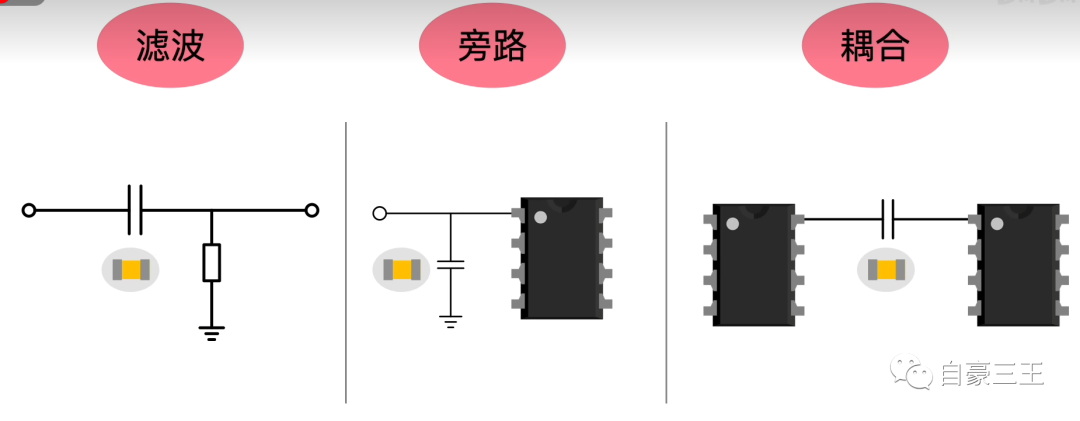

电容在电路中主要作用

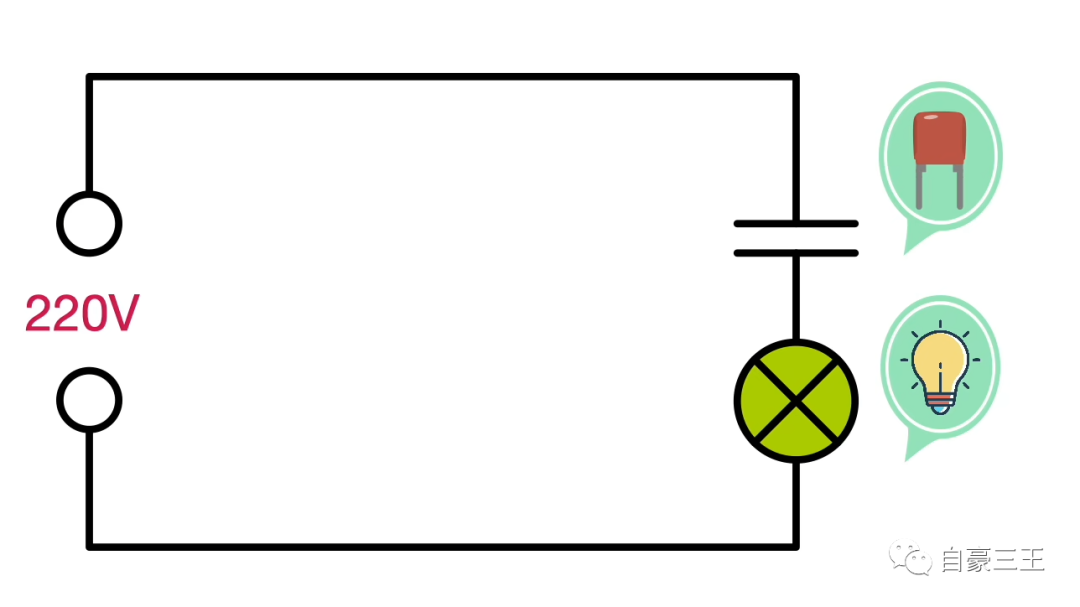

滤波主要针对交流信号传递问题,旁路针对干扰信号的释放,耦合用来做信号传导
独石电容:0.5pf到100uf之间  额定电压不大于100V

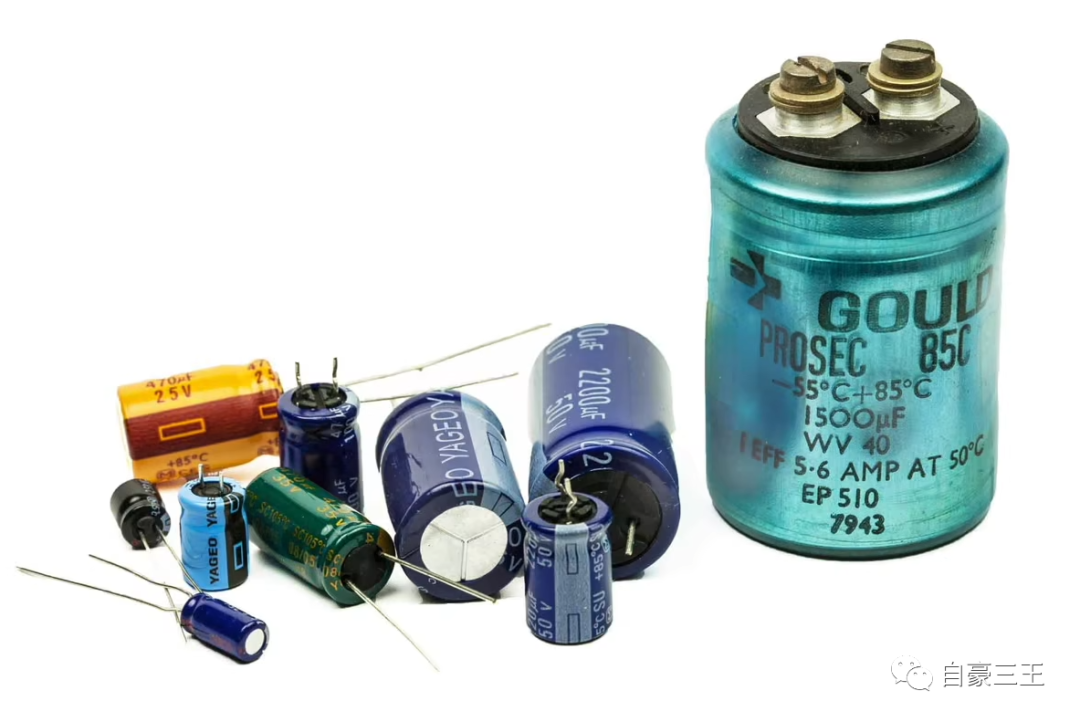

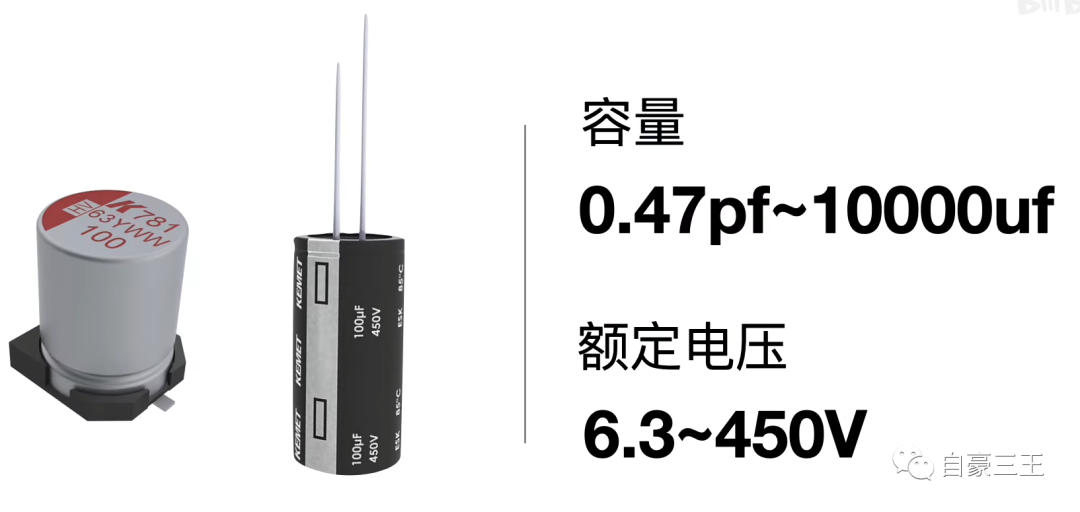

2 电解电容:

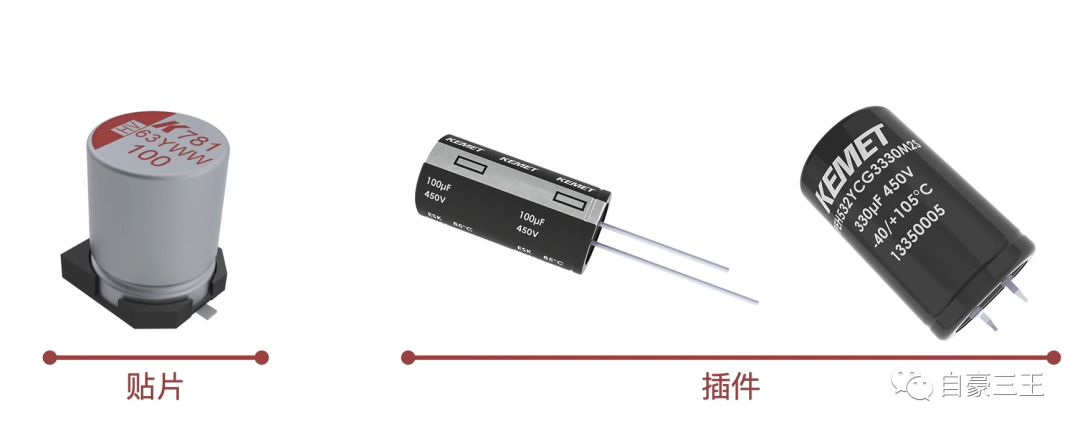

对应接插件为两种模式:

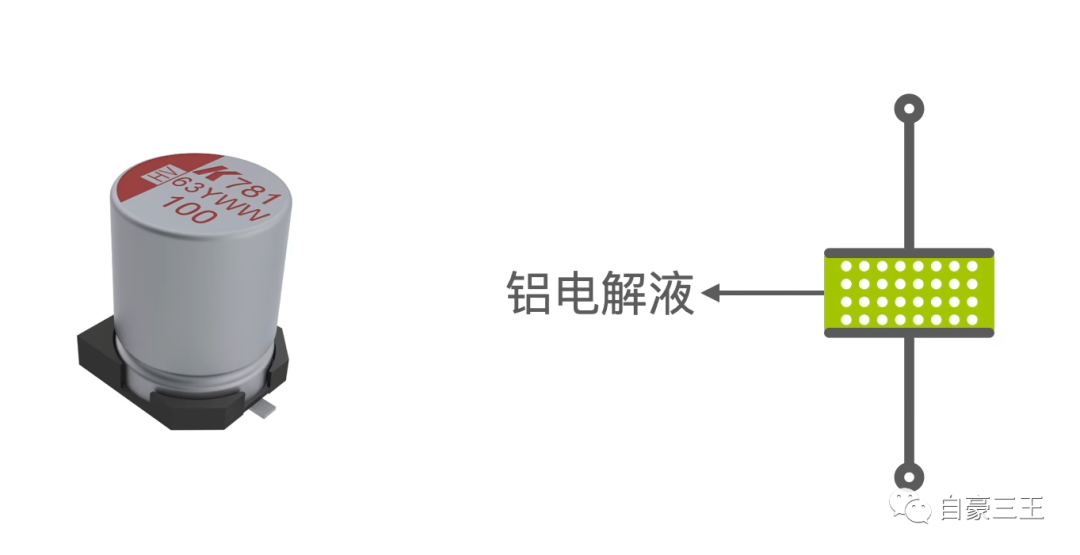

电解液为铝,电容外壳也是铝

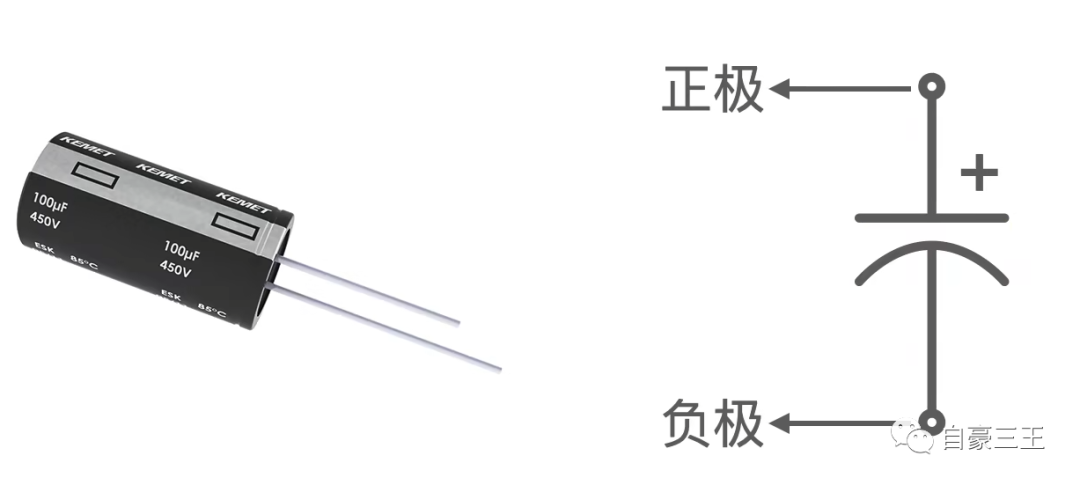

区分正负极,一般应用在低频直流电场合

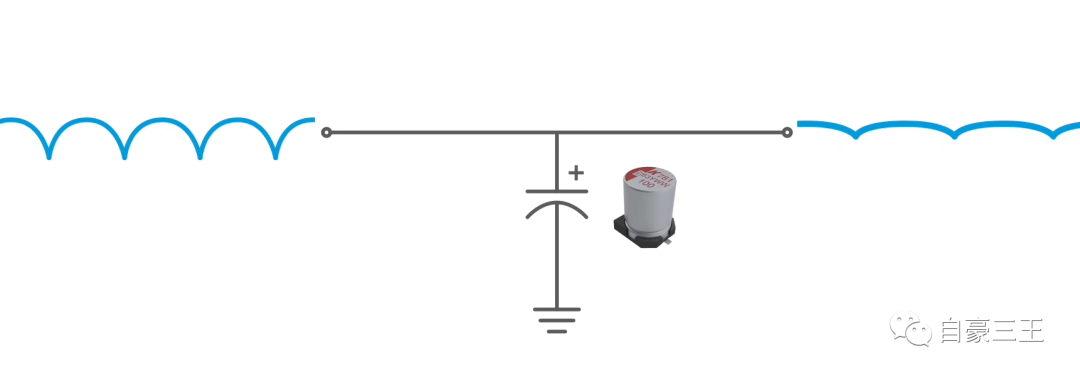

电容主要作用为滤波,传入信号波形幅值进行削减

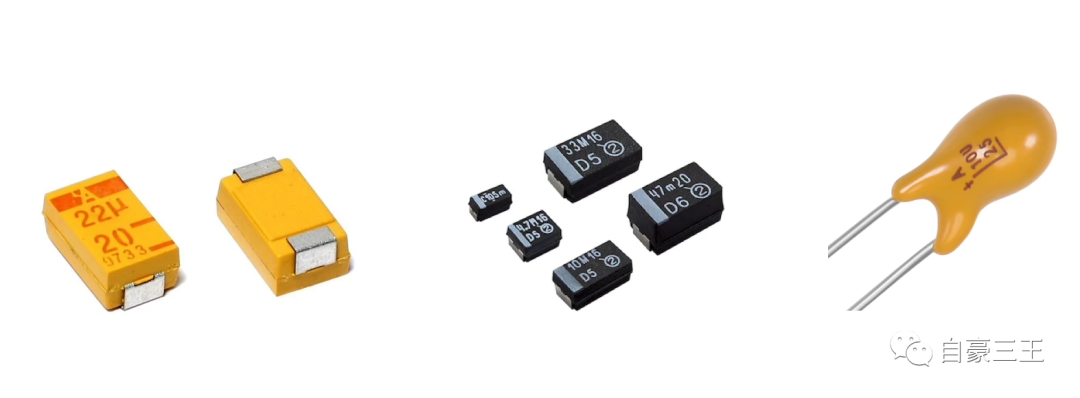

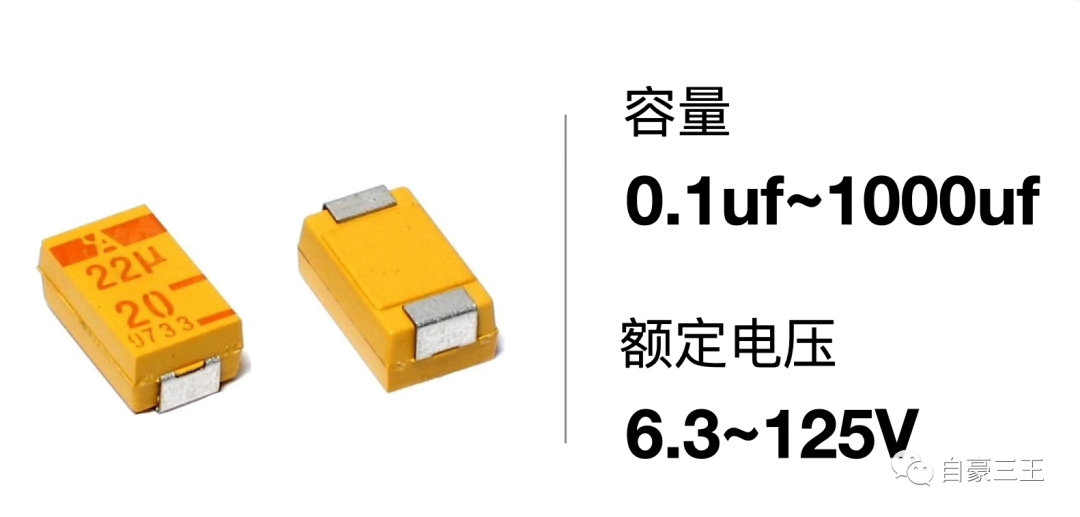

3 钽电容

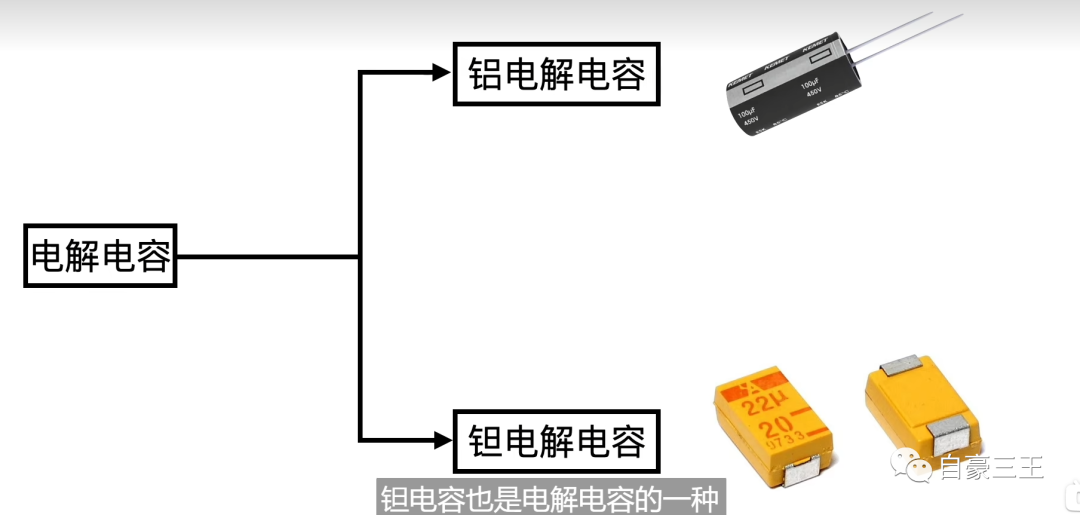

钽电容一般是黄色,也是电解电容的一种,使用不当,会发生爆炸

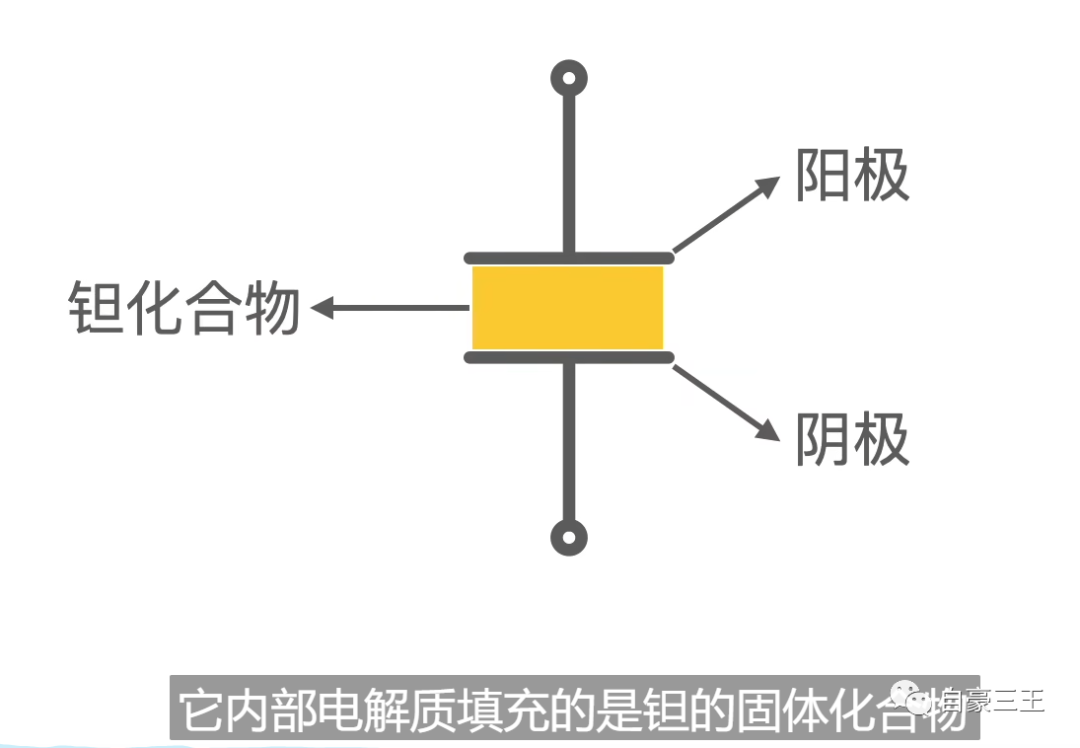

钽电容内部填充物,为钽化合物
电容可使用在耐高温的场景下,占用体积较小

钽电容劣势为耐压不够,耐压10V的电容施加的电压不能超过6V,钽电容失效之后,会起火发生爆炸
使用电压数值,尽量控制在耐压的1/3
钽电容价格较贵

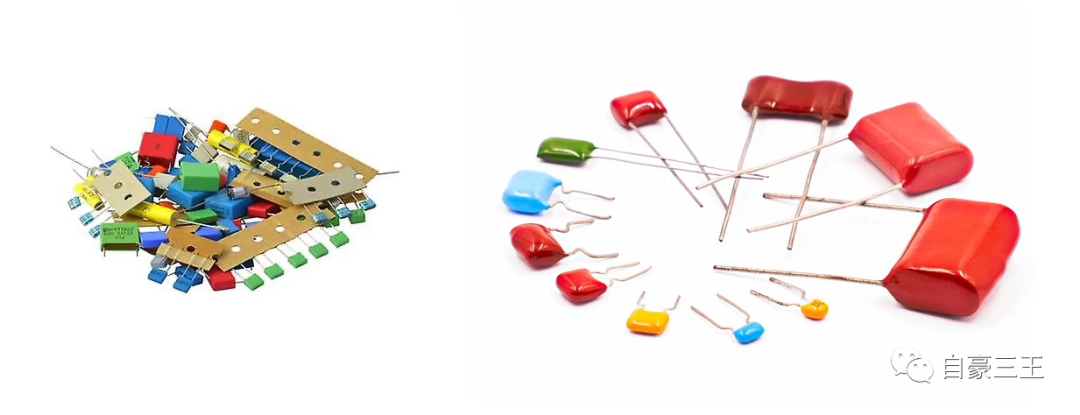

4 薄膜电容
使用较少

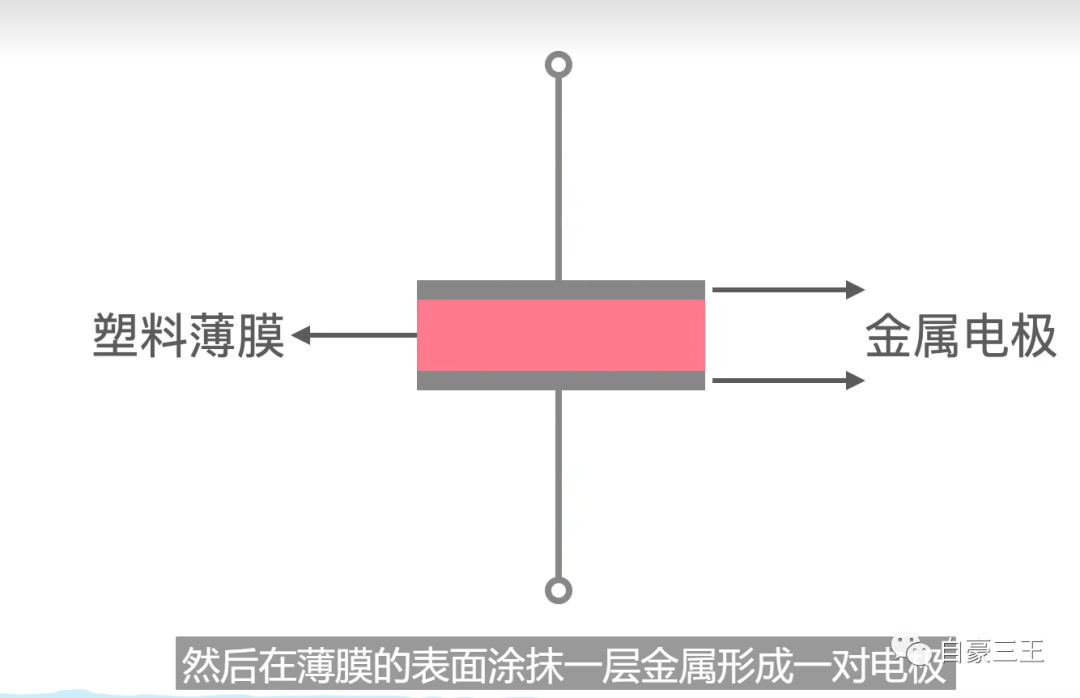

使用的 介质为塑料薄膜
不区分正负极

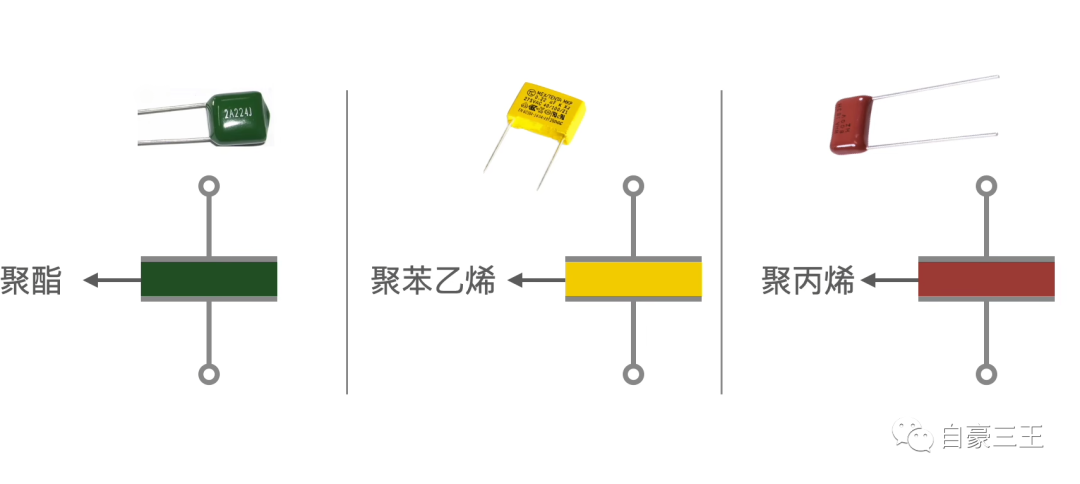

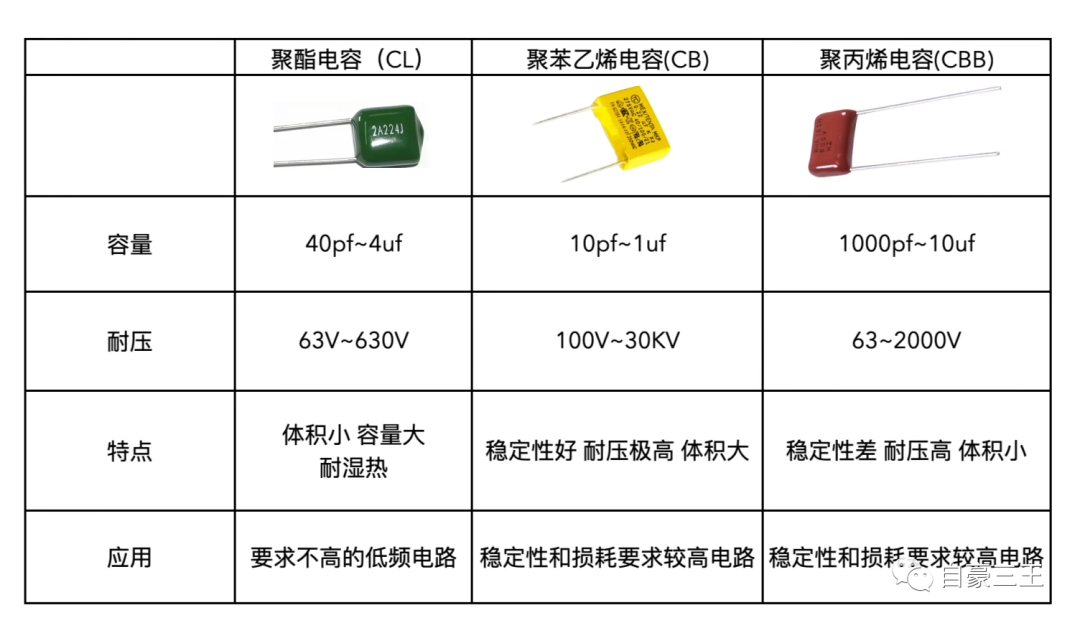

根据塑料类别的不同,薄膜电容对应分类
薄膜电容应用场合
电路板上一般应用电压一般不会大于40V,一般独石电容 就能满足基本需求
