怎么区分二极管的极性和正负?

时间:2024-01-27 21:33来源:未知 作者:admin 点击:
作为 电子工程师 ,应该经常会遇到 二极管 极性问题,二极管极性怎么判断?今天给大家讲一下怎么分二极管的正负? 根据电路符号区分二极管极性 (1)电路符号:下图1为常见二极
作为电子工程师,应该经常会遇到二极管极性问题,二极管极性怎么判断?今天给大家讲一下怎么分二极管的正负?
根据电路符号区分二极管极性

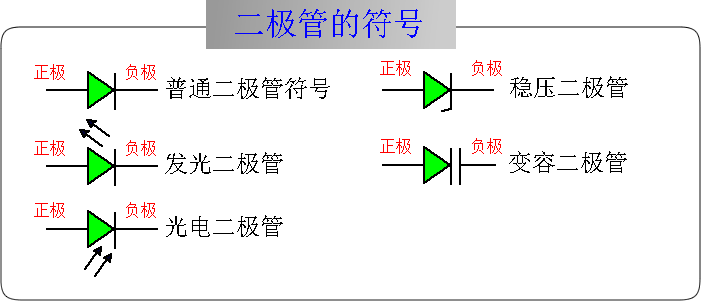

(1)电路符号:下图1为常见二极管电路符号,一个三角形两边各一直线,三角形顶角直线端为负极,三角形底平面直线那端为正极,正负极也表示电流的流向。

图1 常见二极管电路符号

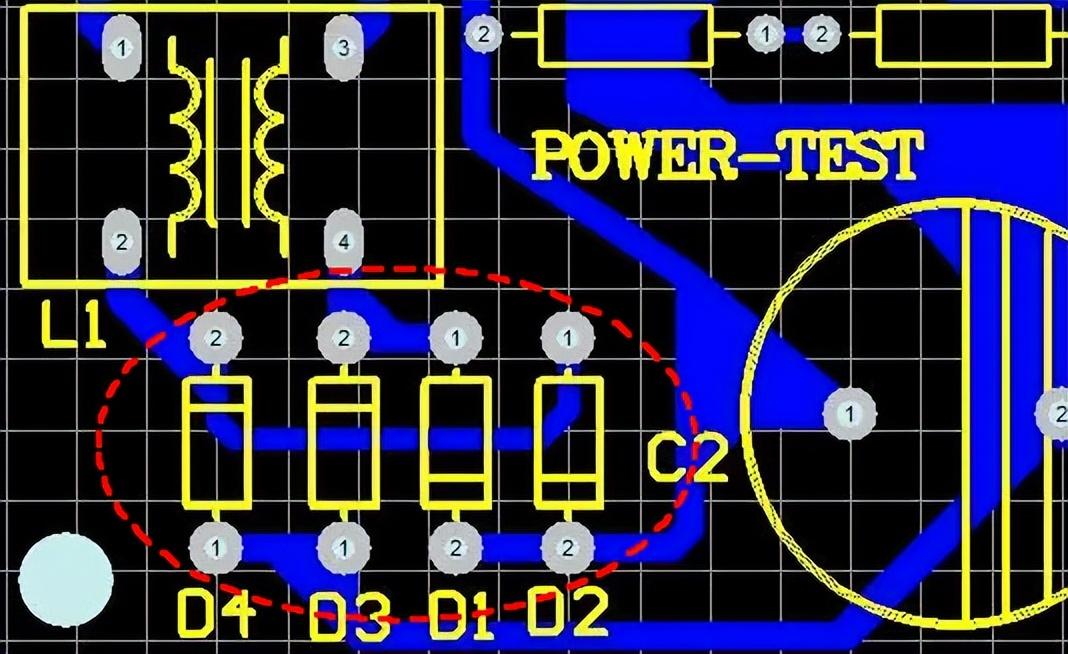

(2)PCB板电路符号:在PCB主板上如图2所示,小方块为二极管负极,大方块为二极管正极,即1脚正2脚负。

图2 PCB板二极管的电路符号
根据外观标识区分二极管极性
(1)整流二极管外观标识
整流二极管在黑色的外壳上通常有白色环标注的一端为负极、另一端为正极。

图3 整流二极管外观标识
(2)发光二极管外观标识

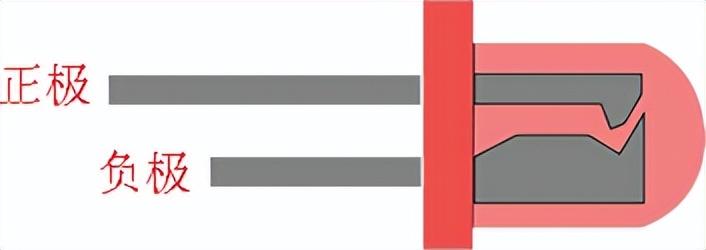

发光二极管应用比较广泛,正负很容易区分。长引脚为正极,短引脚为负极。

图4 发光二极管标识

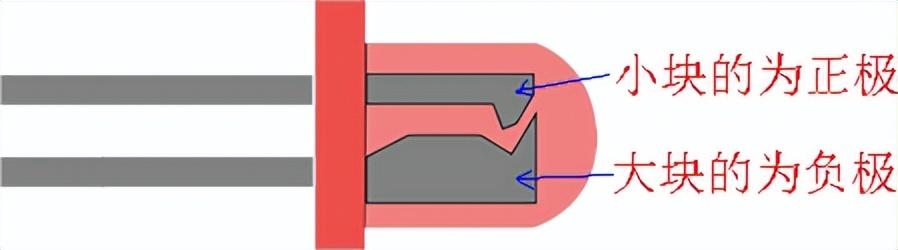

如果只通过引脚区分正负极不好识别,有时候焊接拆卸时发光二极管两脚是一样长,这时候就看LED管体内极小的金属为正极,大块的为负极。

图5 发光二极管标识

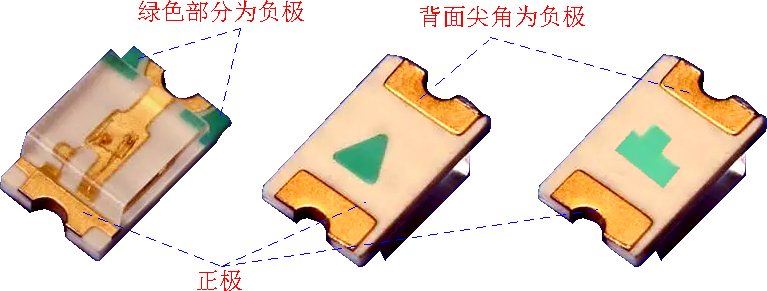

贴片式发光二极管,一般都有一个小凸点区分正负极,有特殊标记(绿色部分、尖角部分)为负极,另一端无特殊标记的为正极。

图6 贴片式发光二极管标记
(3)稳压二极管
金属封装稳压二极管管体的正极一端为平面形,负极一端为半圆面形。
塑封稳压二极管管体上印有白色标记的一端为负极,另一端为正极。
直插玻璃稳压二极管印有黑色标记的一端为负极,另一端为正极。
(4)变容二极管
变容二极管涂有黑色标记的一端是负极,另一端是正极。

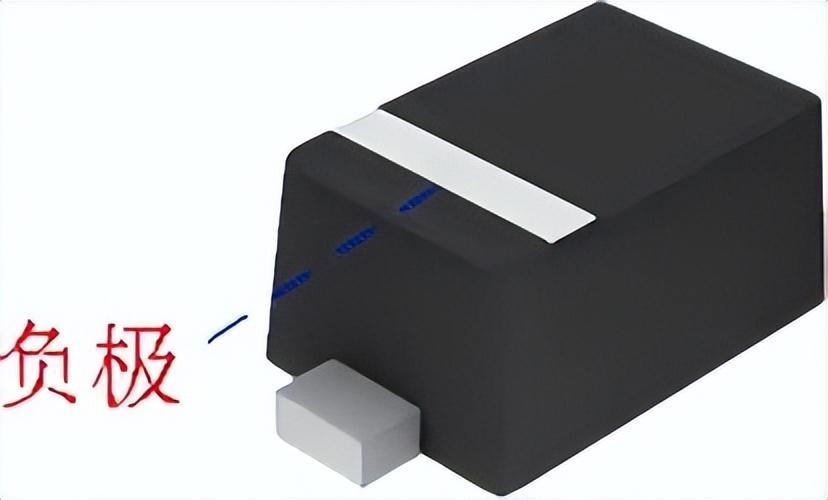

图10 变容二极管标记
(5)光电二极管

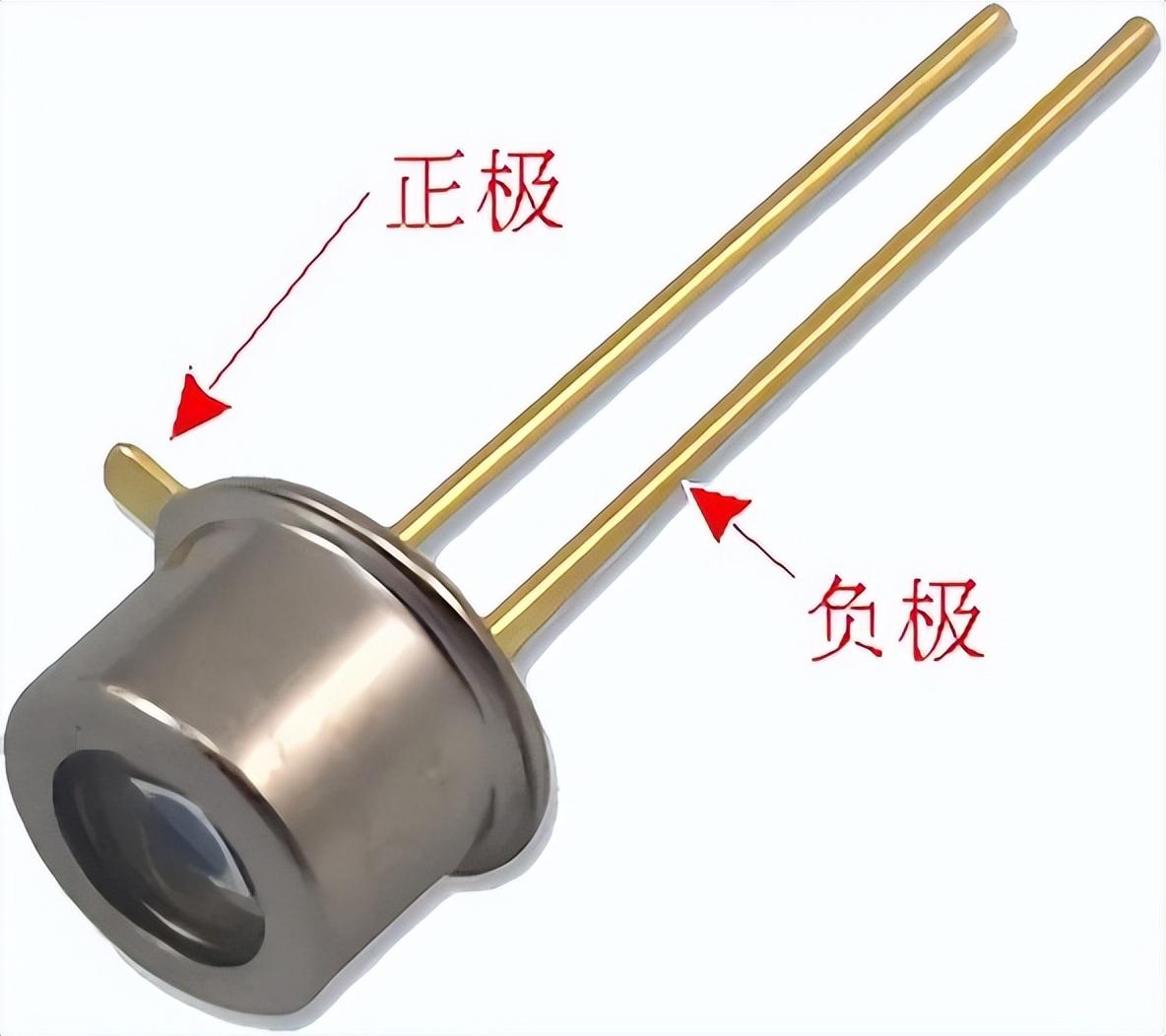

金属外壳封装的光电二极管,金属下方有一个突出的凸块,靠近凸块引脚为正极,另一端为负极。

图11 金属外壳封装光电二极管标记
根据使用工具区分二极管极性
目前我们使用最多的就是数字万用表,我们一般把数字万用表打到二极管档位,电池正极对应着红表笔,负极对应黑表笔(指针万用表相反)。

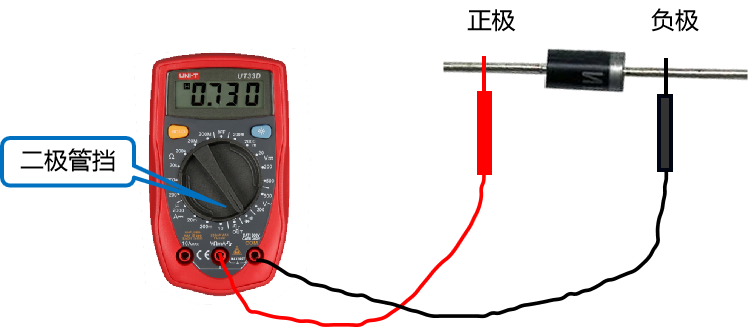

图12 数字万用表检测二极管
如图所示,如果显示硅管压降 0.7V、锗管0.3V 则为正常,如图显示0.730表示红表笔接二极管正极,黑表笔接二极管负极。
