双向晶闸管的工作原理

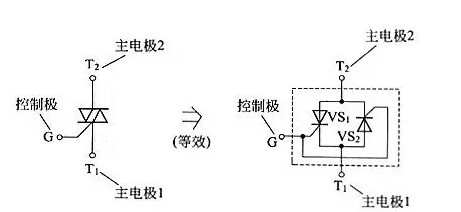

双向晶闸管可以等效为两个单向晶闸管反向并联，如图所示。双向晶闸管可以控制双向导通，因此除控制极G外的另两个电极不再分阳极、阴极，而称之为主电极T1、T2。

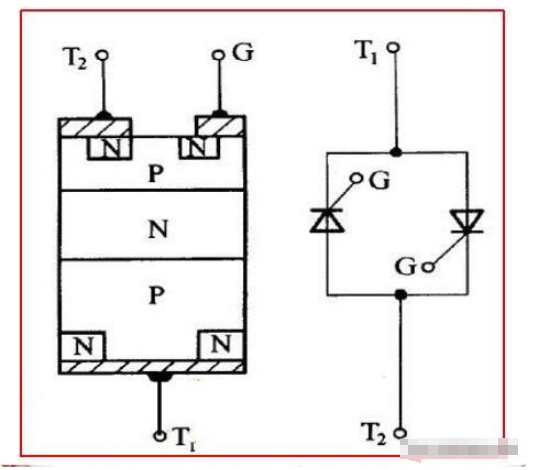

双向晶闸管原理图
当有触发电压加至控制极G时，双向晶闸管导通，井在触发电压消失后仍维持导通状态，电流既可从T1经过VS2流向T2，又可从T2经过VS1流向T1。当电流小于晶闸管的维持电流时晶闸管关断。
双向晶闸管的符号图

双向晶闸管为3CTsI，双向可控硅引脚符号是T1、T2(或A1A2)、G，其中G为门极，另外两个端子因为可以双向单通，所以不区分为阴极和阳极(单向可控硅分阴极和阳极)，都是主端子，用T1、T2表示。
综合整理自金誉半导体、头条号绿色比心情、头条号电子老孙
