单向晶闸管的工作原理、构成及电路符号

时间:2024-02-08 11:10来源:未知 作者:admin 点击:
单向 晶闸管 也叫单向 可控硅 ,它的英文缩写为SCR。由于单向晶闸管具有成本低、效率高、性能可靠等优点,所以被广泛应用在 开关控制 、可控整流、交流调压、逆变 电源 、 开关电
单向晶闸管也叫单向可控硅,它的英文缩写为SCR。由于单向晶闸管具有成本低、效率高、性能可靠等优点,所以被广泛应用在开关控制、可控整流、交流调压、逆变电源开关电源等电路中。
单向晶闸管的工作原理

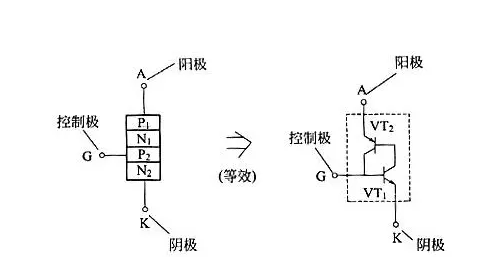

单向晶闸管是PNPN闪层结构,形成三个PN结,具有阳极人、阴极K和控制极G三个外电极。单向品闸管可等效为PNP, NPN两个晶体管组成的复合管,如图所示。


单向晶闸管原理图
在阳极A之间加上正电压后,晶闸管并不导通。只有在控制极G加上触发电压时,VT1、VT2相继迅速导通,并且互相提供基极电流维持晶闸管导通。此时即使去掉控制极上的触发电压,晶闸管仍维持导通状态,直至所通过的电流小于晶闸管的维持电流时,晶闸管才关断。
单向晶闸管的构成

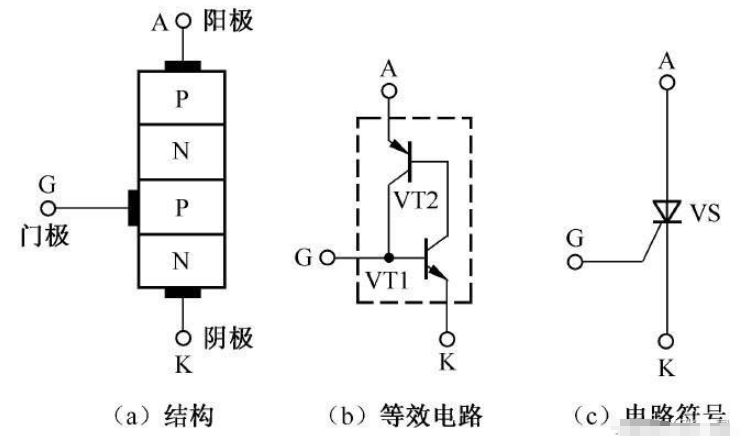

单向晶闸管的构成是由PNPN 4 层半导体构成,而它等效为2个三极管,它的3个引脚(电极)的功能分别是:G极为控制极(或称门极)、A极为阳极、K极为阴极。单向晶闸管的结构、等效电路和电路符号如下图所示。

单向晶闸管的电路符号

单向晶闸管缩写为SCR,引脚符号是K、G、A,其中G极为门极,也是控制极,A极为阳极,k极为阴极。
综合整理自金誉半导体、头条号天涯孤星、 头条号电子老孙
