共发射极放大电路极性问题

时间:2024-02-15 13:50来源:未知 作者:admin 点击:
三极管接成共发射极电路时,输入 信号 与输出信号的相位相差180度,所以也称为反相器,也就是倒相。 这是因为集电极接一个 电阻 RC,集电极输出电压VCE与 电源 电压EC、集电极电阻电
三极管接成共发射极电路时,输入信号与输出信号的相位相差180度,所以也称为反相器,也就是倒相。
这是因为集电极接一个电阻RC,集电极输出电压VCE与电源电压EC、集电极电阻电压VRC
之间有如下关系:Ec=VRc+Vce,也就是Ec-VRc=Vce,因为VRc=Ic*Rc,Ic=βIB
当三极管基极输入一个正极性信号时(正弦波的正半周信号),基极电流Ib向增大方向变化,集电极电流Ic随之增大,VRc=Rc*Ic也增大,使Vce减小,输出电压向减小方向变化。

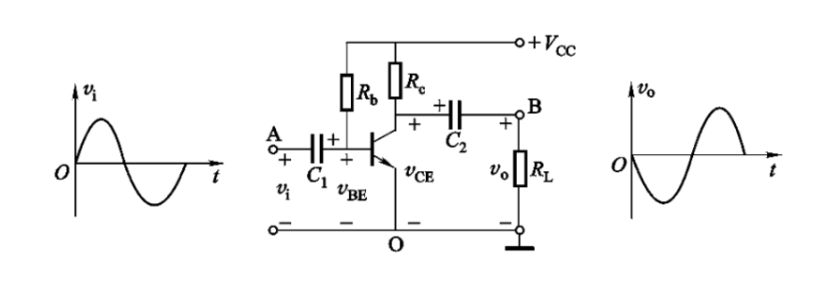

所以说,基极电压输入正半周,集电极电压输出负半周。这个就是倒相作用。如图1所示。

图1
发射极输出和基极相同的波形,但波形下移一个节电压(相当于二极管压)。

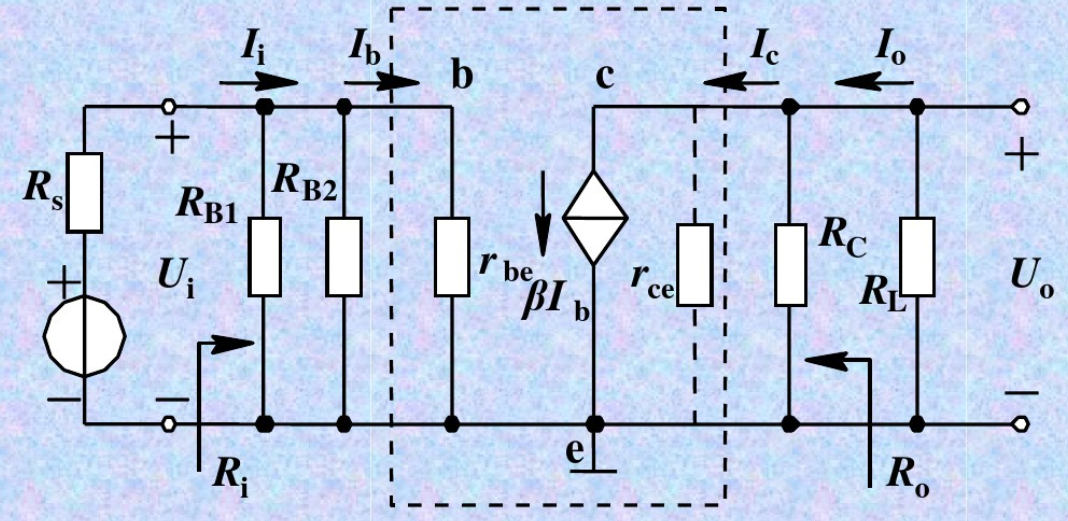

也可以参照如下等效电路理解,基极和发射极之间通过rbe直接相连。

图2
所以,在共发射极电路中,基极和发射极同相,两者又和集电极反相。
(责任编辑:admin)
