前面我们在三极管的微变等效电路里介绍过共发射极放大电路的一些参数问题。之后的三极管学习过程中，我们一般采用的都是微变等效的分析方法，更直观一点。所以大家要学会掌握画出微变等效的电路图。

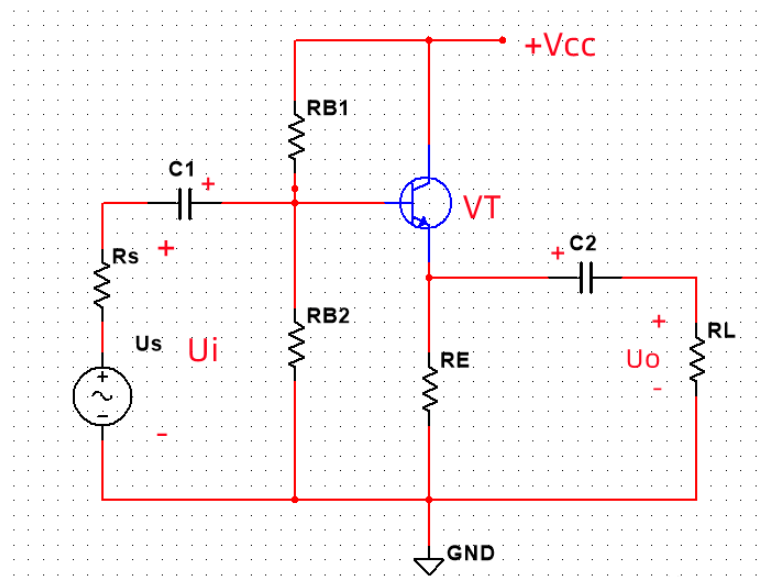

共集电极放大电路是以基极作为输入端，发射极作为输出端；
共发射极放大电路是以基极作为输入端，集电极作为输出端。
其实大家可以对比二者的电路图就会发现，输出端的负载接的位置不同，共集电极的负载RL接在了发射区两端，共发射极的负载RL接在了集电区和发射区两端。
现在我们就一起看一看共集电极放大电路吧，小编将以图片的形式展开。

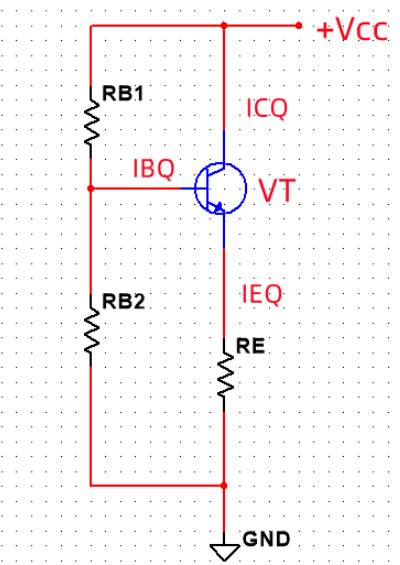

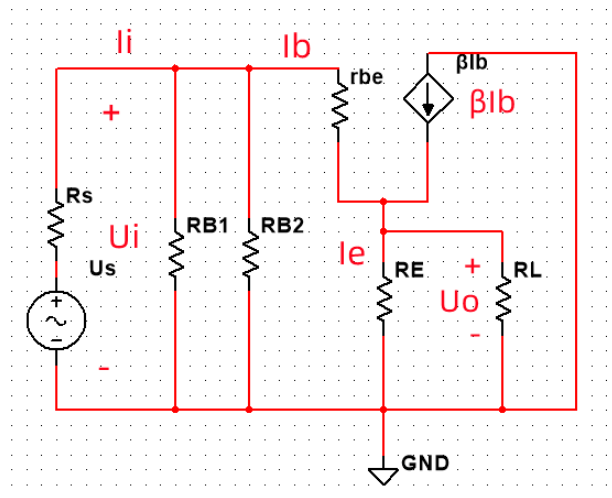

下面两个图是直流通路图和微变等效电路图。

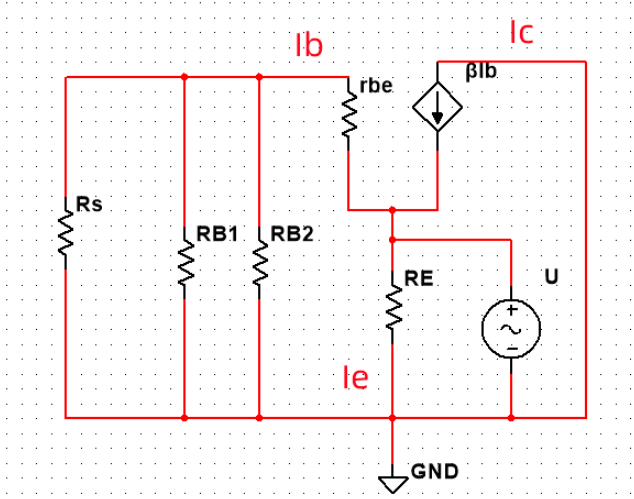

下面这个图是求解输出电阻Ro的等效电路图。

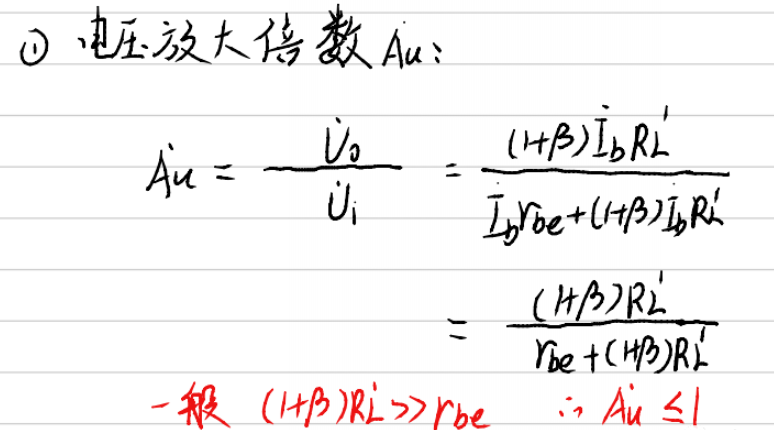

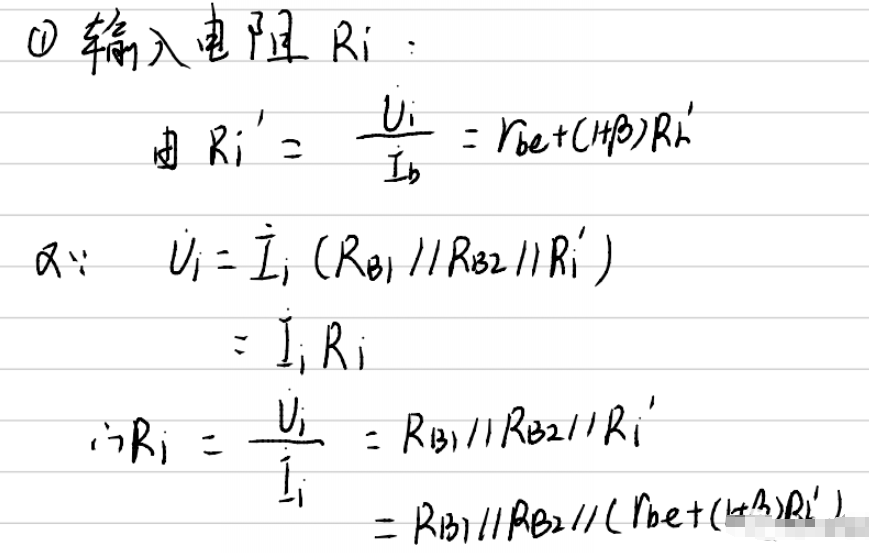

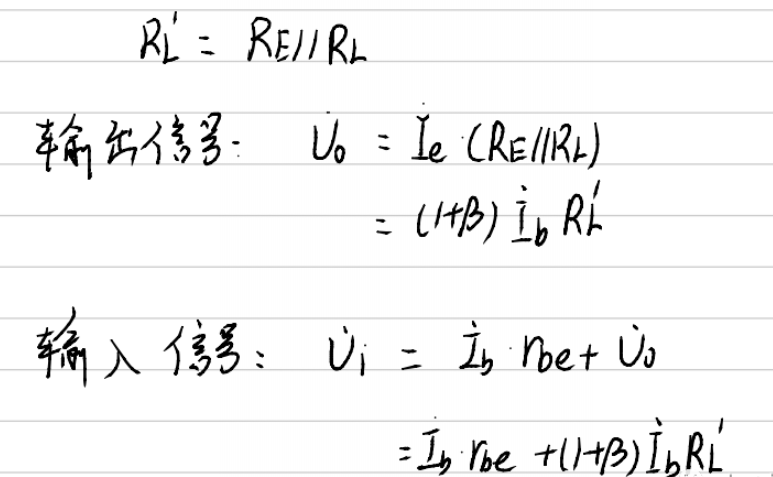

我们看看电压放大倍数Au、输入电阻Ri、输出电阻Ro的求解，希望能够帮到大家。
大家也可以自己在草稿纸上推导推导，小编整理的时候发现这些计算还是比较复杂的，难度还是有的，特别是输出电阻Ro的求解，很考验电路基本功。

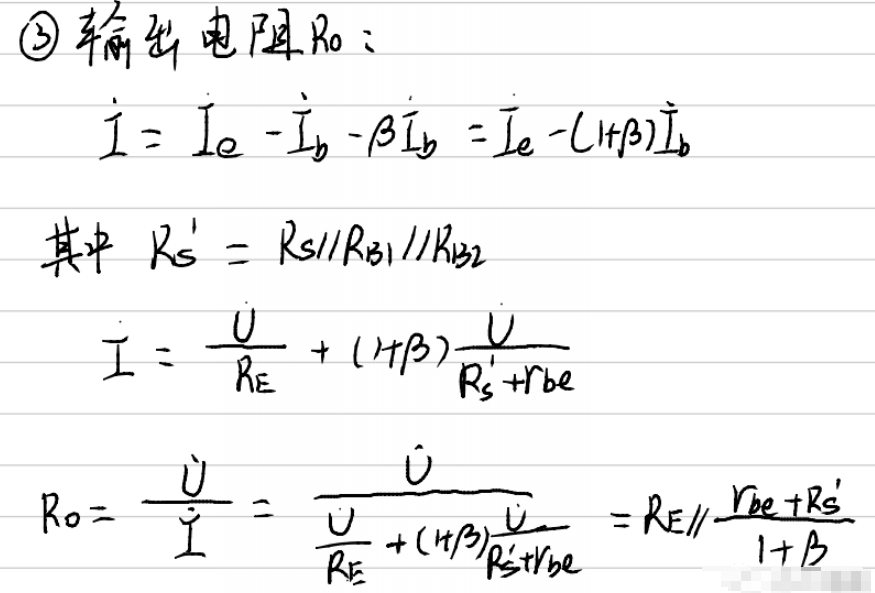

这个输出电阻Ro，刚开始用了一下KCL，在结点处找出电流I的关系，可能大家最疑惑的就是-(1+β)Ib这个电流怎么算出来的。
首先，Rs、RB1、RB2并联后和rbe是串联的，我们把电阻RE移去不看，那么Rs'与rbe两端电压不就是U吗，然后Ib不就算出来了，-U/(Rs'+rbe)，这个时候要注意电流方向，“-”号别忘了。
今天的内容就到这里，我们下期再见。
