核芯互联15MHz、CMOS运算放大器概述

时间:2024-01-24 13:15来源:未知 作者:admin 点击:
CLA9061(单通道)、CLA9062(双通道)和CLA9064(四通道)是15MHz、CMOS输入的低漏电单路、双路和四路低压(1.8V 至 5.5V) 运算放大器 ,具有轨至轨输入和输出摆幅能力,压摆率为10V/μs,常
CLA9061(单通道)、CLA9062(双通道)和CLA9064(四通道)是15MHz、CMOS输入的低漏电单路、双路和四路低压(1.8V 至 5.5V)运算放大器,具有轨至轨输入和输出摆幅能力,压摆率为10V/μs,常温下输入漏电仅为0.3pA,且在-40℃~85℃全工业温度范围内<1pA,在-40℃~125℃下<1.5pA,峰峰值噪声仅为2.5μVpp。这些器件适用于需要低工作电压、小型封装尺寸、低噪声和高容性负载驱动能力、低输入漏电需求的应用。
1. 概述

CLA9061(单通道)、CLA9062(双通道)和CLA9064(四通道)是15MHz、CMOS输入的低漏电单路、双路和四路低压(1.8V 至 5.5V)运算放大器,具有轨至轨输入和输出摆幅能力,压摆率为10V/μs,常温下输入漏电仅为0.3pA,且在-40℃~85℃全工业温度范围内<1pA,在-40℃~125℃下<1.5pA,峰峰值噪声仅为2.5μVpp。这些器件适用于需要低工作电压、小型封装尺寸、低噪声和高容性负载驱动能力、低输入漏电需求的应用。

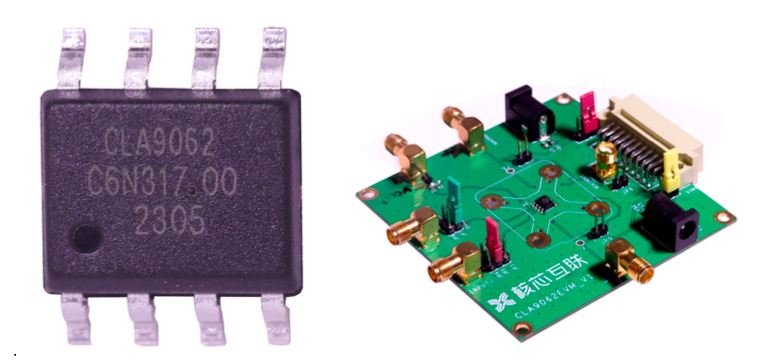

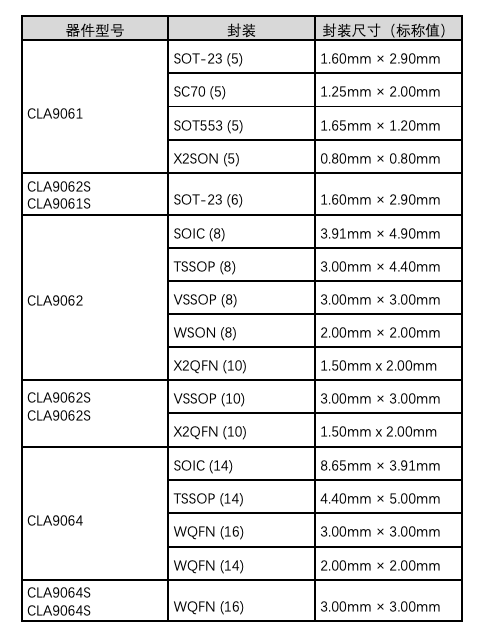

CLA906X可以支持SOT23、SC70、SX2SON、SOIC、QFN等多种类型的封装,满足各种应用需求。

2. 特性
轨至轨输入和输出
低输入偏移电压:±0.1mV(A),±1mV(B)
单位增益带宽:15MHz
压摆率:10V/μs
THD:-120dB
CMRR:120dB
低宽带噪声:16nV/
低输入偏置电流:0.3pA(L),10pA
低静态电流:925 µA
单位增益稳定
内部射频干扰 (RFI) 和电磁干扰 (EMI) 滤波器
可在电源电压低至 1.8V 的电压下运行
由于采用了电阻式开环输出阻抗,因此在更高的容性负载下可更轻松地实现稳定
关断版本:CLA906xS
扩展温度范围:–40°C 至 +125°C

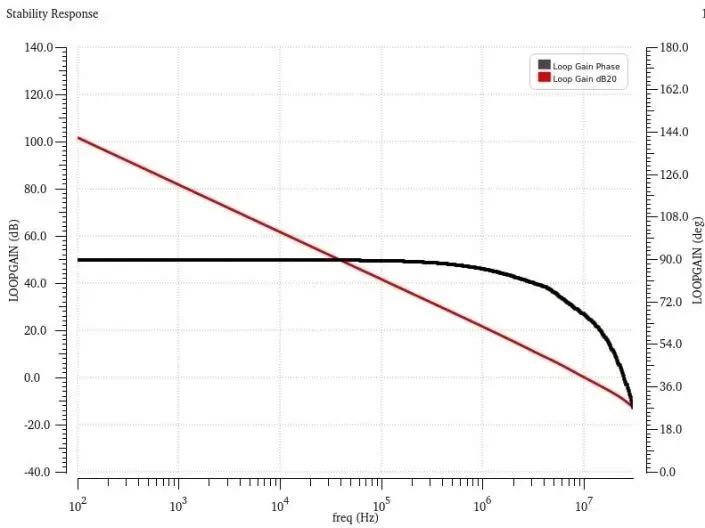

Open-Loop Gain and Phase vs Frequency(CL=10pF)

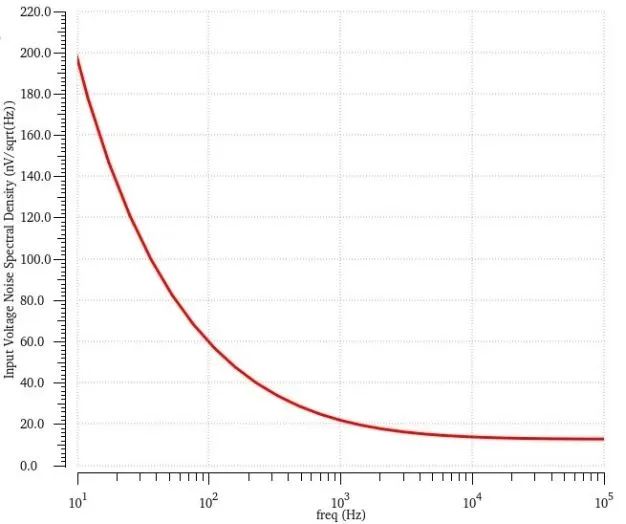

Input Voltage Noise Spectral Density vs Frequency

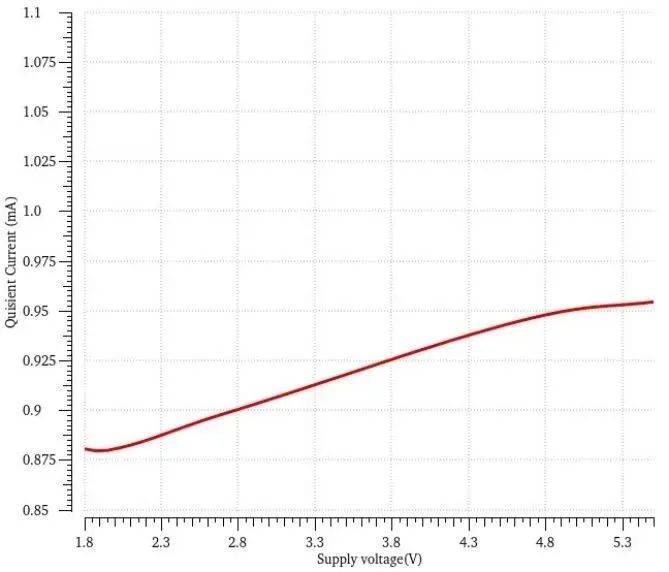

Quiescent Current vs Supply Voltage

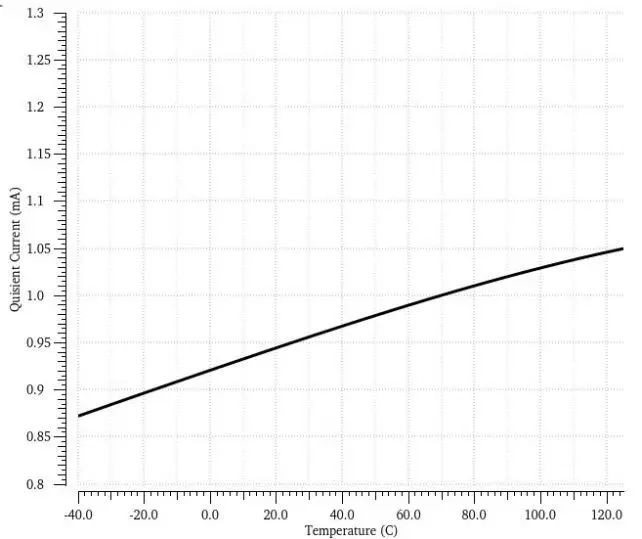

Quiescent Current vs Temperature

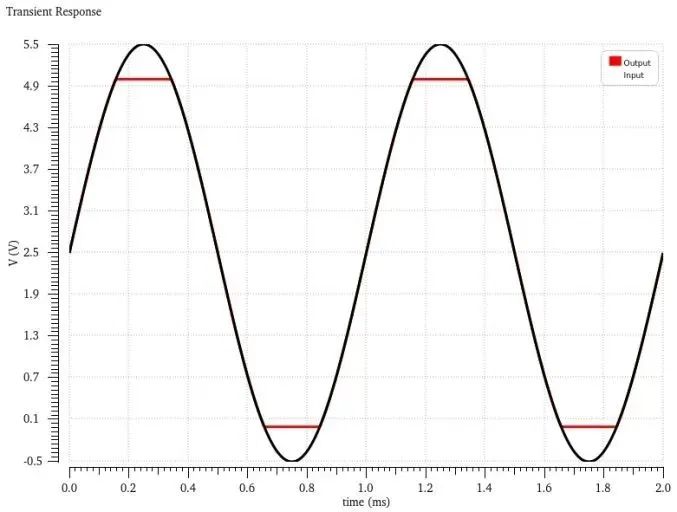

No Phase Reversal

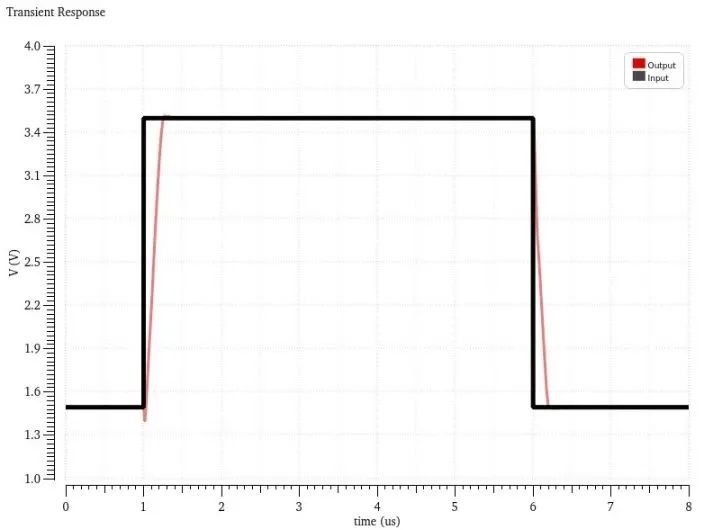

Large-Signal Step Response

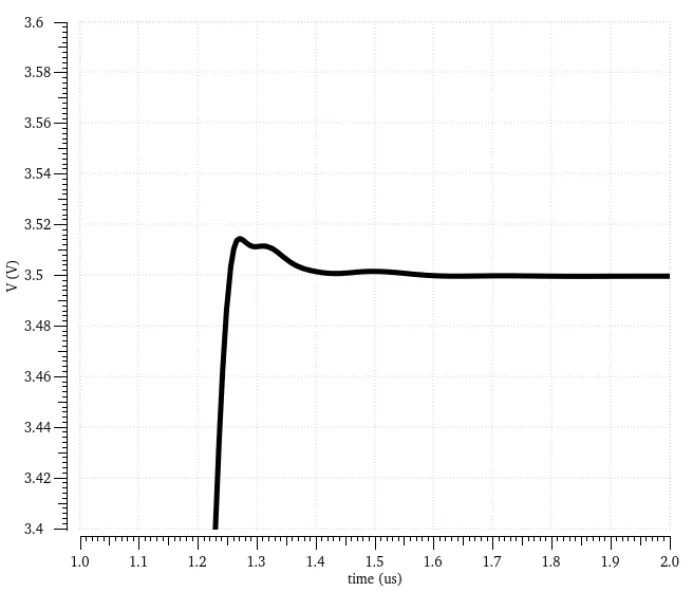

Large Signal Settling Time (Positive)

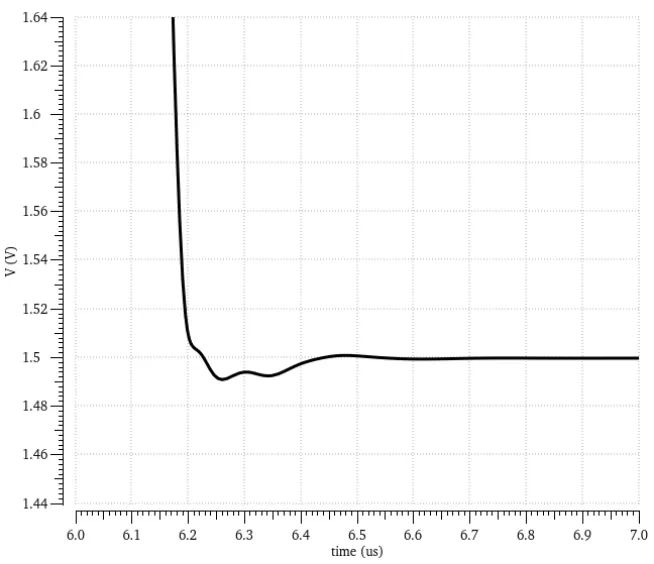

Large Signal Settling Time (Negative)
3. 典型应用
电动自行车

  • 烟雾探测器
  • 空调
  • 电机控制
  • 冰箱
  • 可穿戴设备
  • 笔记本电脑
  • 洗衣机
  • 传感器信号调节
  • 电源模块
  • 条形码扫描器
  • 有源滤波器
  • 低侧电流检测
  • 传感器
CLA906系列已经可以送样,请联系对口销售
